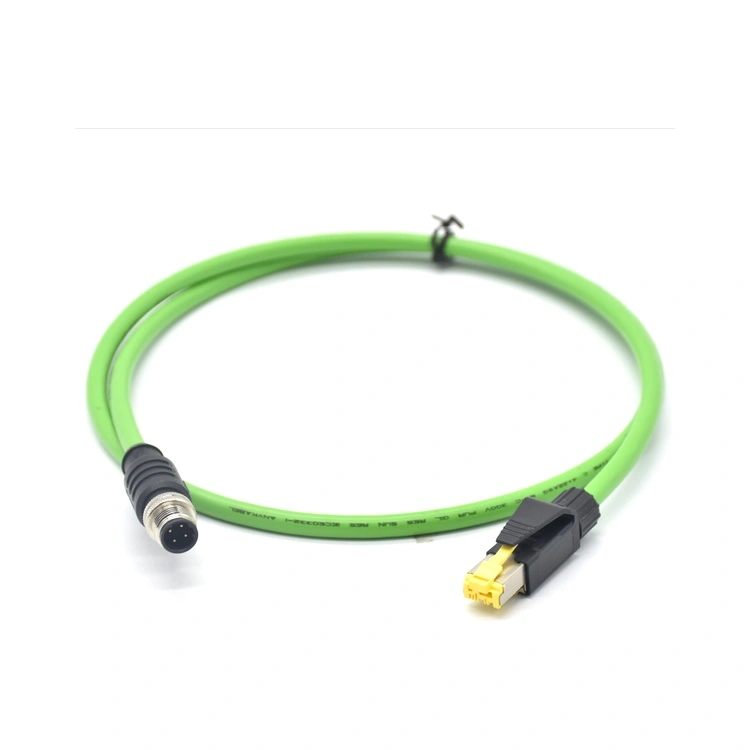

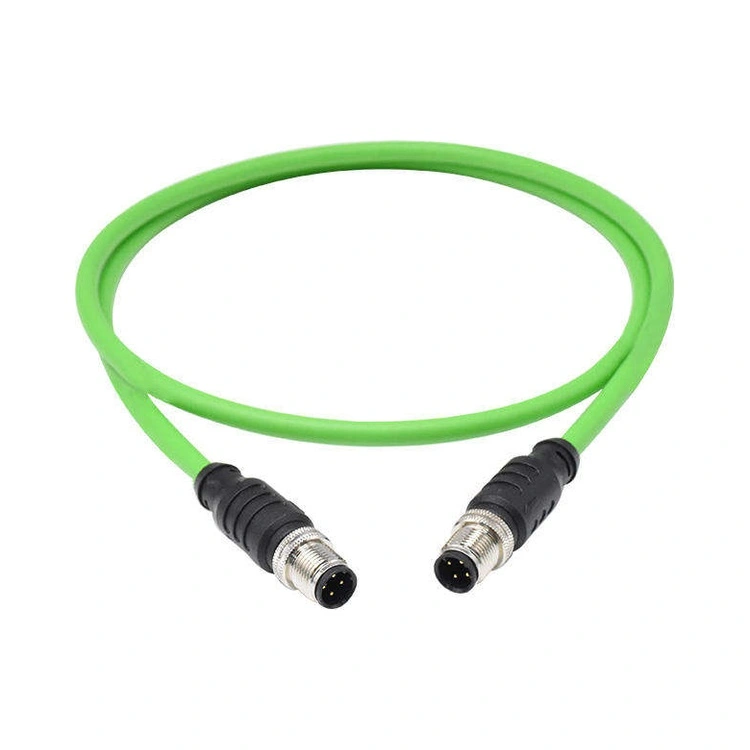

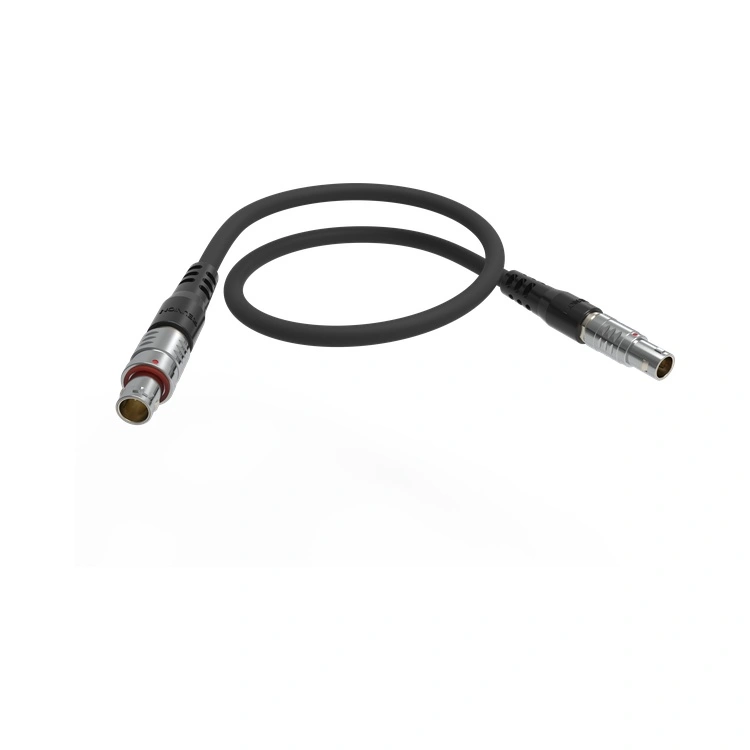

Reunion memproduksi rakitan kabel robot di fasilitas bersertifikasi ISO 9001 dengan kemampuan penelusuran penuh, menggunakan peralatan pemrosesan kawat otomatis dan overmolding presisi untuk memastikan kualitas yang konsisten. Rakitan tersedia dengan beragam opsi konektor—termasuk konektor dorong-tarik logam, konektor seri M8/M12, konektor Ethernet RJ45, dan konektor cetakan berlebih khusus—dan dapat dikonfigurasi untuk memenuhi perutean kabel spesifik dan persyaratan gerakan berbagai model robot.
| Fitur | Keuntungan |
| Daya, Sinyal, dan Data Terintegrasi | Menggabungkan daya motor, umpan balik encoder, Ethernet, dan kabel I/O ke dalam satu bundel yang dirutekan—mengurangi jumlah kabel dan menyederhanakan perutean. |
| Jaket Tahan Abrasi | Jaket PUR dan TPE tahan terhadap keausan oli, cairan pendingin, dan abrasif—penting untuk aplikasi pengecatan dan pengelasan. |
| Pelindung Lapisan Ganda | Pelindung foil + jalinan (cakupan ≥90%)—menjaga integritas sinyal untuk encoder kecepatan tinggi dan sinyal Ethernet. |
| Cetakan berlebih yang presisi | Pelepas regangan integral, penyegelan IP67, dan penandaan kabel—melindungi dari kontaminan dan menyederhanakan perawatan. |
| Pengujian Listrik 100%. | Setiap perakitan diverifikasi kontinuitas, isolasi, dan integritas sinyalnya—memastikan keandalan yang luar biasa. |
| Ketertelusuran Penuh | ERP dilacak dari bahan mentah hingga perakitan akhir—mendukung audit kualitas dan pelacakan garansi. |
| Parameter | Detil |
| Jenis Kabel | Daya (motor), Encoder (umpan balik), Ethernet (Cat5e/Cat6), kontrol I/O |
| Ukuran Konduktor | 24 AWG (sinyal) hingga 12 AWG (daya) |
| Suhu Operasional | -40°C hingga +105°C |
| Efektivitas Perisai | Redaman >90 dB hingga 1 GHz (kombinasi foil + jalinan) |
| Opsi Konektor | M8, M12, RJ45, D-sub, Konektor dorong-tarik logam, atau desain overmolded yang sepenuhnya disesuaikan |
| Perlindungan Masuknya | IP67 (dengan konektor kawin yang torsinya benar) |
Tidak ada dua sel robot yang identik. Tim teknik internal Reunion bekerja langsung dengan desainer mekanik Anda untuk membuat rakitan kabel robot industri yang mengikuti jalur artikulasi spesifik lengan Anda—baik itu robot artikulasi 6 sumbu, SCARA, atau cobot kolaboratif.
Konfigurasi Harness – Menggabungkan daya, encoder, Ethernet, dan pipa pneumatik ke dalam satu paket terbungkus atau sub-harness terpisah untuk penggantian modular.
Orientasi Konektor – Tentukan sudut keluar 0°, 45°, atau 90° untuk menghindari tekukan tepat pada konektor—kekeliruan desain umum yang mengurangi masa pakai kabel hingga 60%.
Tikungan yang Telah Dibentuk Sebelumnya – Kami dapat mengatur lengkungan pada kabel secara termal agar sesuai dengan postur netral robot Anda, sehingga mengurangi stres selama posisi di rumah.
Bahan Jaket – Pilih PUR untuk paparan oli/pendingin, TPE untuk fleksibilitas tinggi/suhu rendah, atau FEP/Teflon untuk panas ekstrem (hingga 200°C).
Warna & Penandaan Berlebihan – Tambahkan cabang bernomor, label sirkuit, atau kode QR untuk identifikasi perawatan cepat—fitur yang dipuji oleh teknisi layanan lapangan.
Pemeriksaan Material Masuk – Setiap gulungan kabel diverifikasi ketahanan konduktor dan ketebalan isolasinya sebelum dilepaskan.
Pemotongan & Pengupasan Otomatis – Panjang yang diukur dengan laser dengan akurasi ±1 mm; nol nick pengupasan untuk mencegah kerusakan konduktor.
Perutean Sub-Perakitan – Kabel dipasang pada papan harness dengan pembungkus spiral atau selongsong yang dikepang untuk perlindungan abrasi.
Rakitan Konektor & Kontrol Torsi – Semua konektor berulir dikencangkan hingga torsi yang ditentukan (perkakas digital dengan jejak audit).
Overmolding (In-House Tooling) – Cetakan injeksi vertikal dengan geometri pelepas regangan terintegrasi; berat tembakan dan suhu dicatat.
Uji Kelistrikan 100% – Kontinuitas (semua pin), resistansi isolasi (≥100 MΩ), dan ketahanan dielektrik (1,5 kV AC).
Pengujian Sampel – Per batch, kami menjalankan 5 rakitan pada rig pengujian khusus untuk memvalidasi
Inspeksi Akhir & Pengepakan – Pemeriksaan visual dengan pembesaran; tas anti-statis + karton kelas ekspor dengan nomor seri tersendiri.
Reunion memiliki sertifikasi aktif yang dapat diverifikasi secara publik melalui registrar pihak ketiga:
ISO 9001:2015 – Sistem manajemen mutu
ISO 14001:2015 – Pengelolaan lingkungan
ISO 13485:2016 – Kualitas perangkat medis (berlaku untuk rakitan kabel robot bedah)
RoHS & REACH – Kepatuhan penuh terhadap pembatasan bahan UE; laporan pengujian tersedia berdasarkan permintaan
J: Tentu saja. Konstruksi pelindung ganda kami (foil di bawah jalinan) memberikan efektivitas pelindung >90 dB. Kami juga memisahkan pasangan sinyal dari konduktor daya setidaknya 2 mm di dalam bundel, menggunakan pengisi pusat atau pita partisi. Di lingkungan dengan kebisingan tinggi (misalnya, pengelasan titik dengan pulsa 1.000A), kami menyarankan untuk menambahkan jalinan keseluruhan pada seluruh rangkaian kabel—kami telah memvalidasi konfigurasi ini pada robot pengelasan resistansi tanpa kesalahan komunikasi selama 12 bulan.
J: Kami menawarkan garansi pengerjaan selama 24 bulan sejak tanggal pengiriman, yang mencakup integritas konektor, keandalan solder, dan penyegelan cetakan berlebih. Masa pakai fleksibel divalidasi per batch tetapi tidak dijamin terhadap penyalahgunaan mekanis (misalnya, pembengkokan di bawah radius yang ditentukan atau melebihi sudut torsi). Untuk kontrak bervolume tinggi, kami menawarkan perpanjangan ketentuan garansi berdasarkan proyeksi penggunaan tahunan.
Waktu tunggu khas Reunion untuk rakitan kabel robot artikulasi:
Sampel prototipe – 10-15 hari (1-10 perakitan).
Produksi percontohan – 15-20 hari (10-100 perakitan).
Pesanan produksi – 20-25 minggu (500+ rakitan).
Waktu tunggu dapat bervariasi berdasarkan ketersediaan kabel, waktu tunggu konektor, dan kerumitan perakitan. Kami merekomendasikan untuk melibatkan Reunion di awal siklus desain Anda untuk memastikan waktu tunggu yang optimal dan dukungan desain.
