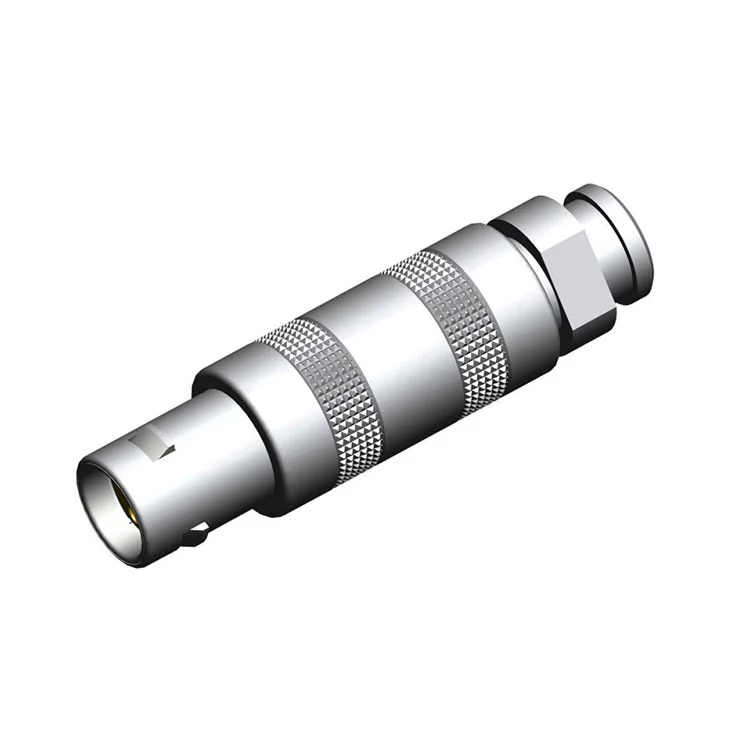

Konektor Dorong-Tarik Logam Seri S adalah jawaban Reunion terhadap meningkatnya permintaan akan interkoneksi ringan dan kepadatan tinggi pada peralatan portabel dan ruang terbatas. Seri ini dilengkapi cangkang logam berprofil ramping yang dibuat dari paduan tembaga berkekuatan tinggi, sehingga mengurangi bobot secara signifikan tanpa mengurangi kekuatan mekanis atau efektivitas pelindung. Mekanisme penguncian otomatis dorong-tarik memberikan umpan balik sentuhan yang dapat didengar, memastikan keterlibatan yang aman bahkan dalam skenario blind-mating yang umum terjadi pada desain sasis yang ketat.
Tersedia dalam berbagai ukuran shell (0 hingga 2) dengan jumlah kontak mulai dari 2 hingga 6 pin, Seri S mendukung gaya terminasi solder dan PCB, memberikan fleksibilitas kepada desainer dalam metode perakitan. Kemampuan manufaktur internal Reunion — termasuk pemesinan presisi, cetakan sisipan, dan pengujian otomatis — memastikan keakuratan dimensi dan kinerja kelistrikan yang konsisten di seluruh proses produksi bervolume tinggi. Bagi para insinyur yang tertantang oleh anggaran yang besar dan keterbatasan ruang PCB, Seri S menawarkan solusi menarik yang menjaga keandalan tingkat profesional dalam paket mini.
Seri S menonjol karena kombinasi unik antara desain ringan, efisiensi ruang, dan kinerja tangguh.
| Fitur | Keuntungan |
| Desain Panel Profil Rendah | Tonjolan minimal di luar permukaan pemasangan menghemat ruang peralatan yang berharga. |
| Menempel Sendiri Dorong-Tarik | Perkawinan cepat dengan satu tangan dengan konfirmasi klik yang dapat didengar — ideal untuk koneksi di ruang tertutup atau sempit. |
| Pelindung EMC Penuh | Housing seluruhnya terbuat dari logam memberikan perlindungan EMI 360° untuk sinyal sensitif. |
| Berbagai Ukuran Cangkang (0–2) | Pilih shell terkecil yang sesuai dengan jumlah kontak Anda — tidak ada konektor yang terlalu besar. |
| 2 hingga 12 Opsi Kontak | Konfigurasi pin yang fleksibel mendukung beragam kebutuhan sinyal dan daya. |
| Kisaran Suhu yang Luas | Varian -45°C hingga +125°C tersedia untuk lingkungan yang menuntut. |
| Daya Tahan Siklus Tinggi | >5.000 siklus kawin dengan resistensi kontak yang konsisten. |
Fitur-fitur ini memposisikan Seri S sebagai konektor pilihan bagi OEM perangkat medis, produsen peralatan uji.
Konektor Dorong-Tarik Logam Seri S secara khusus cocok untuk aplikasi yang mengutamakan portabilitas, pengurangan bobot, dan efisiensi ruang sebagai pendorong desain utama.
- Perangkat Genggam Medis— Ultrasonografi portabel, monitor pasien, oksimeter denyut, perangkat bedah listrik, dan instrumen diagnostik.
- Tes & Pengukuran— Osiloskop genggam, multimeter, penganalisis logika, alat kalibrasi, dan Penguji Suhu Tinggi dan Rendah.
- Teknologi yang Dapat Dipakai— Kerangka luar industri, patch pemantauan kesehatan, dan layar yang dipasang di kepala.
- Perlengkapan Audio Visual— Perekam portabel profesional, kamera siaran, dan pemancar nirkabel.
Reunion merekayasa Seri S untuk memenuhi persyaratan kinerja yang menuntut sambil mempertahankan konstruksi ringan.
| Parameter | Spesifikasi |
| Bahan Cangkang | Kuningan (standar) |
| Ukuran Cangkang | 0, 1, 2 |
| Jumlah Kontak | 2 hingga 6 pin |
| Peringkat Saat Ini | 5A hingga 15A per kontak (tergantung pengukur kontak) |
| Peringkat Tegangan | 200V hingga 500V AC/DC |
| Siklus Kawin | >5.000 operasi |
| Kisaran Suhu | -45°C ~ +125°C (standar) |
| Pelindung EMI | Pelindung logam penuh 360°; >60dB redaman pada 100MHz |
| Perlindungan Masuknya | IP50 (standar) |
| Ketahanan Semprotan Garam | >72 jam |
| Getaran | 10–2000Hz, 10g |
| Kejutan Mekanis | 100g, 6ms |
| Hubungi Resistensi | ≤5mΩ (awal) |
| Resistensi Isolasi | ≥5000MΩ (pada 500VDC) |
Semua konektor Seri S mematuhi RoHS dan menjalani pengujian kelistrikan dan mekanis 100% sebelum pengiriman, dengan kontrol proses statistik (SPC) yang diterapkan pada dimensi kritis.
Reunion menawarkan opsi penyesuaian yang luas untuk Seri S, memungkinkan OEM menyesuaikan konektor secara tepat dengan kebutuhan aplikasi mereka.
- Warna Kerang— Warna perak, hitam, atau RAL khusus.
- Pelapisan Kontak— Emas (standar), perak, atau timah; ketebalan dapat ditentukan.
- Pemuatan Kontak— Isi hanya kontak yang diperlukan; posisi yang tidak terpakai dapat dibiarkan kosong atau diisi dengan pin tiruan.
- Majelis Kabel— Panjang khusus, ukuran (32AWG hingga 20AWG), bahan jaket (PVC, PUR, silikon, PTFE), dan sepatu bot pelepas regangan.
- Ukiran Laser— Logo, nomor bagian, atau kode batang pada permukaan cangkang.
- Kemasan— Tabung antistatis, tape‑and‑reel, atau pelabelan khusus.
Reunion mengontrol setiap langkah penting di fasilitasnya di Shenzhen seluas 4.000m²:
- Pemesinan Presisi— Pembubutan cangkang paduan aluminium secara CNC hingga toleransi ±0,01 mm.
- Anodisasi/Pelapisan— Perawatan permukaan untuk ketahanan terhadap korosi dan pewarnaan opsional.
- Hubungi Stamping & Pelapisan— Stamping berkecepatan tinggi dari paduan tembaga; pelapisan emas selektif.
- Cetakan Injeksi— Sisipan yang dibentuk dari plastik rekayasa (PPS, LCP) untuk stabilitas suhu tinggi.
- Perakitan— Perakitan semi-otomatis dengan kontrol torsi dan inspeksi visual.
- Pengujian Listrik— Resistansi isolasi 100%, ketahanan dielektrik, resistansi kontak, dan pemeriksaan kontinuitas.
- Pengujian Mekanis— Verifikasi gaya kawin/tidak kawin dan inspeksi dimensi.
- Kemasan— Kantong antistatis bersegel vakum dengan bahan pengering, dikemas dalam karton yang diperkuat.
| Aspek | Seri Reuni S | Seri Sebanding Eropa/AS pada umumnya |
| Harga | Sekitar1/3harga merek premium | Struktur biaya premium |
| Kepadatan Kontak | Hingga 12 pin dalam ukuran cangkang yang sebanding | Kepadatan serupa tetapi biaya lebih tinggi |
| Pilihan Ukuran Cangkang | 0 hingga 2 tersedia | Seringkali dibatasi pada 3 ukuran untuk varian ringan |
| Kisaran Suhu | -45°C hingga +125°C (standar) | Biasanya -25°C hingga +85°C |
| MOQ | Tidak ada MOQ untuk konfigurasi standar; MOQ rendah untuk kustom | Seringkali MOQ tinggi untuk varian non-standar |
| Kustomisasi | Cepat, fleksibel, dengan waktu tunggu sampel 2 minggu | Lebih lambat, kurang fleksibel |
| Pengalaman Pabrik | 15 tahun pemesinan, pencetakan, perakitan internal | Seringkali dialihdayakan ke beberapa pemasok |
Keputusan Reunion untuk menawarkan Kuningan sebagai bahan cangkang standar — bukan pilihan yang mahal — memberikan Seri S keunggulan pasar yang unik. Dikombinasikan dengan harga langsung dari pabrik dan dukungan teknis yang responsif, kami memberikan keunggulan kompetitif bagi OEM peralatan portabel.
Sistem mutu Reunion divalidasi melalui sertifikasi yang diakui secara internasional yang mencakup desain, manufaktur, dan distribusi.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Sistem manajemen mutu — desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan, meliputi pengurangan limbah dan penggunaan material secara berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas untuk perangkat medis — penting bagi OEM layanan kesehatan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya — kepatuhan terhadap Petunjuk UE. |
Fasilitas Reunion yang terintegrasi secara vertikal dan kemampuan penelusuran berbasis ERP memastikan setiap konektor Seri S diproduksi di bawah kontrol proses yang ketat, mulai dari bahan mentah yang masuk hingga pemeriksaan akhir.
| Melayani | Detil |
| Sampel | Tersedia untuk evaluasi fungsional; beberapa konfigurasi standar gratis (pembayaran di muka mungkin berlaku untuk varian tertentu; biaya pengiriman ditanggung oleh pelanggan). Waktu tunggu sampel khusus: 7–10 hari. |
| Pengujian | Reunion menggunakan stasiun pengujian otomatis untuk pemeriksaan 100% resistansi kontak, insulasi, ketahanan dielektrik, gaya kawin/tidak berpasangan, dan cacat visual. Pengujian keandalan (semprotan garam, kejutan termal, getaran) tersedia berdasarkan permintaan. |
| Jaminan | 12 bulan sejak tanggal pengiriman terhadap cacat produksi dalam penggunaan yang disarankan. |
| Kembali | Produk yang dipastikan cacat akan diganti atau dikembalikan; pengiriman kembali dan penyetokan ulang ditangani kasus per kasus dengan komunikasi yang jelas. |
Ya — ISO 13485 berlaku untuk Seri S karena sistem manajemen mutu Reunion mencakup semua produk konektor kami. Untuk perangkat portabel non-medis Anda (misalnya, peralatan uji genggam atau sensor industri yang dapat dipakai), sertifikasi ini menguntungkan Anda dengan memastikan:
- Ketertelusuran yang ketat— setiap batch Seri S didokumentasikan dengan catatan produksi, dan data pengujian.
- Ubah kontrol— modifikasi material atau proses apa pun memerlukan validasi ulang formal, sehingga mencegah perubahan kinerja yang tidak terduga.
- Kontrol proses yang lebih ketat— inspeksi masuk dan verifikasi dalam proses lebih ketat dibandingkan standar industri pada umumnya.
Intinya, Anda menerima jaminan kualitas tingkat perangkat medis yang diterapkan pada produk industri atau konsumen portabel Anda — tanpa harga premium tingkat medis.
Reunion menawarkan kemampuan perakitan kabel yang luas untuk Seri S. Anda dapat menentukan:
- Jenis kabel— PVC (standar), PUR (tahan minyak), silikon (fleksibel, suhu tinggi), atau PTFE (suhu tinggi, tahan bahan kimia).
- Mengukur— 32AWG hingga 20AWG, dengan atau tanpa pelindung.
- Panjang— panjang khusus apa pun dengan toleransi ±10mm.
- cetakan berlebihan— kami menawarkan sepatu pelepas regangan dengan cetakan berlebih pada cangkang belakang konektor untuk meningkatkan radius tekukan dan kekuatan tarikan (hingga 200N). Pesanan minimum untuk rakitan cetakan berlebih biasanya 100 buah, namun kami dapat mengakomodasi jumlah yang lebih sedikit untuk pembuatan prototipe.
- Waktu memimpin— 7–10 hari untuk kabel sampel (≤5 buah); 15–20 hari untuk pesanan produksi.
Berikan spesifikasi kabel dan diagram pengkabelan Anda kepada tim Litbang kami — kami akan mengonfirmasi kelayakan dan mengirimkan sampel untuk validasi Anda dalam waktu 2 minggu.
