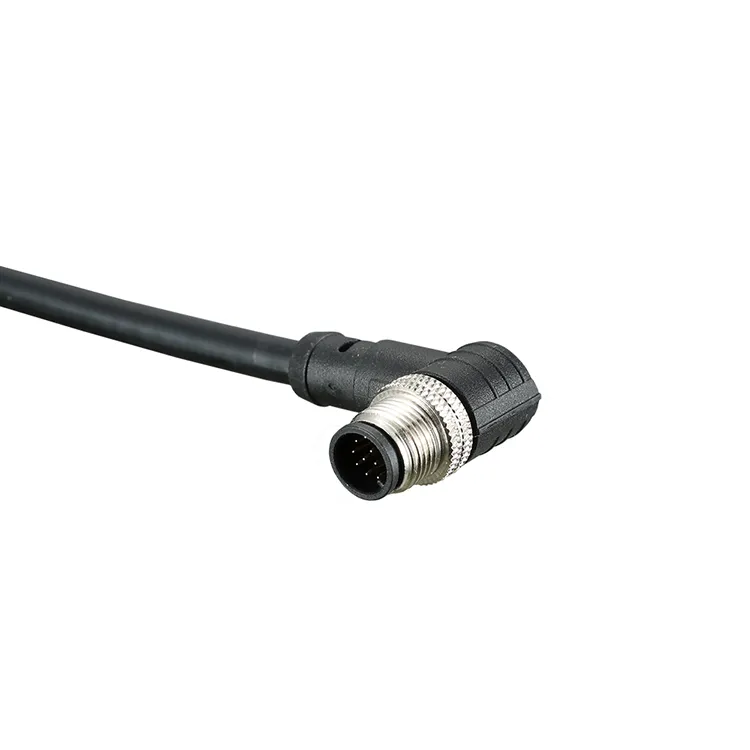

ReunimemberikanKonektor Tahan Air Industri Seri M12untuk produsen yang mencari sambungan listrik yang dapat diandalkan di lingkungan industri yang menuntut. Dirancang untuk sistem otomasi, penginderaan, dan kontrol yang kompatibel, seri konektor ini menawarkan kombinasi praktis antara pemasangan ringkas, sambungan ulir yang aman, dan perlindungan lingkungan yang bergantung pada model untuk mendukung pengoperasian peralatan yang stabil.
Ringkasan Artikel:Konektivitas industri memengaruhi waktu kerja alat berat, keakuratan sinyal, dan biaya pemeliharaan. Konektor Tahan Air Industri Seri M12 banyak digunakan untuk menghubungkan sensor, aktuator, unit kontrol, dan peralatan komunikasi industri. Memahami pengkodean konektor, konfigurasi kontak, perlindungan masuknya, konstruksi kabel, dan peringkat kelistrikan membantu para insinyur memilih solusi yang tepat. Artikel ini membahas prinsip pengoperasian, spesifikasi penting, aplikasi industri, praktik pemasangan, dan pertimbangan pembelian yang membantu bisnis membuat keputusan konektor yang tepat.
1. Mengapa Konektivitas Industri Penting?
2. Apa yang Membuat Konektor M12 Berbeda?
3. Fitur Desain Manakah yang Memberikan Manfaat Praktis?
4. Spesifikasi Teknis Mana yang Harus Anda Evaluasi?
5. Industri Mana yang Mendapat Manfaat dari Konektor M12?
6. Bagaimana Seharusnya Pembeli Mengevaluasi Pemasok Konektor M12?
7. Praktik Apa yang Membantu Memperpanjang Masa Pakai Konektor?
8. Pertanyaan yang Sering Diajukan
Peralatan industri modern bergantung pada transfer daya listrik dan sinyal yang akurat antar komponen yang saling berhubungan. Sensor mengumpulkan data pengoperasian, aktuator menjalankan perintah, dan pengontrol mengoordinasikan pergerakan mesin. Setiap koneksi dalam sistem ini berkontribusi terhadap kinerja secara keseluruhan.
Konektor yang kendor karena getaran, memungkinkan kelembapan mencapai kontak listrik, atau gagal mempertahankan kontak yang konsisten dapat mengganggu produksi dan mempersulit pemecahan masalah. Dalam manufaktur otomatis, masalah koneksi kecil sekalipun dapat menyebabkan waktu henti yang tidak terduga, pemeliharaan berulang, atau pembacaan sensor yang tidak akurat.
Oleh karena itu, konektor industri harus memenuhi beberapa persyaratan sekaligus:
Format konektor M12 menjawab banyak kebutuhan ini melalui desain melingkar yang ringkas dan sistem kopling berulir. Ketika model yang tepat dipilih untuk aplikasi, hal ini dapat membantu para insinyur membangun sistem perkabelan industri yang terorganisir, dapat dipelihara, dan dapat diandalkan.
Penunjukan M12 mengacu pada antarmuka konektor dengan kopling berulir nominal 12 mm. Dimensinya yang ringkas membuatnya sangat berguna untuk perangkat dan mesin lapangan yang ruang pemasangannya terbatas namun sambungan listrik yang aman tetap penting.
Berbeda dengan konektor yang dipilih hanya karena tampilan fisiknya, produk M12 harus dievaluasi berdasarkan konfigurasi lengkapnya. Model yang berbeda dapat memiliki jumlah pin, pengaturan pengkodean, penetapan kontak, jenis kabel, dan peringkat kinerja listrik yang berbeda.
Tergantung pada produk tertentu, konfigurasi yang tersedia mungkin mencakup konektor lurus, konektor sudut kanan, konektor pada kabel, dan stopkontak pada panel. Desain lurus mungkin sesuai dengan titik pemasangan yang mudah dijangkau, sedangkan desain sudut kanan dapat membantu mengatur jarak bebas kabel di ruang terbatas.
Beberapa konfigurasi M12 ditujukan untuk sinyal sensor dan aktuator, sementara sistem pengkodean lainnya mendukung komunikasi industri atau aplikasi daya tertentu. Varian-varian ini tidak boleh dianggap dapat dipertukarkan. Insinyur harus memverifikasi pengaturan pin, pengkodean, tegangan, arus, dan persyaratan antarmuka sebelum menghubungkan peralatan.
Konektor M12 tahan air menggunakan pengaturan housing, penyegelan, dan entri kabel yang sesuai untuk membatasi masuknya kontaminan eksternal. Tingkat perlindungan bervariasi menurut model dan kondisi pemasangan. Misalnya, rakitan berperingkat IP67 dirancang untuk perlindungan kedap debu dan perendaman sementara dalam kondisi pengujian yang ditentukan, asalkan rakitan tersebut dirakit dengan benar dan digunakan sesuai spesifikasi.
Untuk konfigurasi khusus produk dan opsi yang tersedia, lihat halaman produk Konektor Tahan Air Industri Seri M12 Reunion.
Mesin industri sering kali berisi banyak sensor dan komponen kontrol dalam jumlah terbatas. Faktor bentuk M12 menyediakan antarmuka koneksi ringkas yang dapat membantu menyederhanakan tata letak kabel dan mengurangi ruang pemasangan yang tidak perlu.
Hal ini sangat berguna dalam sistem konveyor, peralatan robotik, mesin pengemasan, dan instalasi otomasi terdistribusi di mana beberapa perangkat lapangan terhubung ke arsitektur kontrol umum.
Sambungan berulir membantu mempertahankan antarmuka kawin selama pengoperasian peralatan biasa. Dibandingkan dengan sambungan yang tidak diamankan secara memadai, kopling berulir yang dipasang dengan benar dapat mengurangi pemisahan yang tidak disengaja yang disebabkan oleh gerakan dan getaran rutin.
Namun, sambungan harus selalu dikencangkan sesuai dengan instruksi pabriknya. Pengencangan yang berlebihan dapat merusak konektor, sedangkan pengencangan yang tidak memadai dapat mengganggu keamanan mekanis atau kinerja penyegelan.
Komponen penyegelan yang sesuai dapat membantu melindungi kontak listrik dari debu dan kelembapan. Hal ini penting untuk peralatan yang dipasang di dekat proses produksi, area pembersihan, mesin luar ruangan, dan lokasi lain yang diperkirakan akan terpapar lingkungan.
Perlindungan tergantung pada perakitan lengkap, termasuk antarmuka pasangan, entri kabel, pengaturan pemasangan, dan kondisi segel. Konektor harus dipilih berdasarkan lingkungan pengoperasian sebenarnya, bukan hanya kata "tahan air".
Bahan kabel dan pengaturan kontak yang berbeda memungkinkan konektor M12 disesuaikan dengan kebutuhan peralatan tertentu. Tergantung pada modelnya, pembeli mungkin perlu mengevaluasi fleksibilitas kabel, ketahanan abrasi, ukuran konduktor, pelindung, pelapisan kontak, dan orientasi pemasangan.
Menggunakan antarmuka konektor standar yang kompatibel dapat membuat penggantian komponen dan isolasi kesalahan menjadi lebih mudah. Teknisi dapat mengidentifikasi titik sambungan dengan lebih mudah, asalkan dokumentasi pengkabelan, penetapan pin, dan nomor komponen pengganti disimpan secara akurat.
Memilih konektor berdasarkan tampilan atau ukuran ulir saja tidak cukup. Tim pembelian harus membandingkan spesifikasi yang dipublikasikan pabrikan dengan tuntutan kelistrikan, mekanik, dan lingkungan dari aplikasi target.
Tabel berikut menguraikan parameter utama yang harus dievaluasi saat meninjau konektor tahan air M12. Nilai aktual harus dikonfirmasi berdasarkan lembar data model yang dipilih saat ini.
| Spesifikasi | Apa yang Harus Diperiksa | Mengapa Itu Penting |
|---|---|---|
| Antarmuka konektor | Kopling berulir M12 dan desain kawin | Memastikan kompatibilitas mekanis dengan peralatan. |
| Konfigurasi pin | Jumlah kontak dan penetapan pin | Mendukung kabel dan transmisi sinyal yang benar. |
| Pengkodean | Berkode A, berkode D, berkode X, atau tipe tertentu lainnya | Membantu mengidentifikasi antarmuka yang dimaksud dan mencegah koneksi yang tidak kompatibel. |
| Tegangan terukur | Tegangan operasi yang ditentukan pabrikan | Harus sesuai dengan sistem kelistrikan dan persyaratan keselamatan yang berlaku. |
| Nilai saat ini | Peringkat saat ini untuk konfigurasi yang dipilih | Membantu mencegah pengoperasian di luar batas kelistrikan konektor. |
| Perlindungan masuknya | Peringkat IP yang diperlukan dan kondisi perakitan | Menentukan kesesuaian untuk antisipasi paparan debu dan kelembapan. |
| Suhu pengoperasian | Suhu minimum dan maksimum yang ditentukan | Membantu mempertahankan kinerja dalam kondisi lingkungan yang berubah. |
| Bahan kontak | Bahan dasar dan pelapisan kontak | Mempengaruhi kinerja kontak listrik dan ketahanan terhadap keausan atau korosi. |
| Konstruksi kabel | Ukuran konduktor, bahan jaket, panjang, dan pelindung | Mendukung instalasi, fleksibilitas, dan persyaratan lingkungan. |
| Daya tahan mekanis | Peringkat siklus perkawinan dan persyaratan kopling | Membantu menilai kesesuaian untuk pemeliharaan dan penyambungan berulang. |
Catatan pilihan penting:Jangan berasumsi bahwa setiap konektor dalam seri M12 mendukung tegangan, arus, jumlah pin, pengkodean, kisaran suhu, atau peringkat IP yang sama. Misalnya, konektor sensor empat pin dan konektor data berkecepatan tinggi mungkin memiliki kebutuhan listrik yang jauh berbeda meskipun menggunakan sebutan M12.
Sebelum memesan, mintalah nomor komponen yang tepat, gambar dimensi, diagram pengkabelan, dan data pengujian yang berlaku. Dokumen-dokumen ini memudahkan untuk mengonfirmasi bahwa konektor memenuhi persyaratan sistem.
Jalur produksi otomatis mengandalkan sensor, aktuator, dan modul kontrol terdistribusi untuk memantau peralatan dan mengoordinasikan pengoperasian alat berat. Konektor M12 yang sesuai memberikan titik koneksi praktis untuk perangkat lapangan dan membantu mengatur perkabelan mesin.
Sel robotik dan peralatan pengemasan mungkin berisi rakitan yang bergerak, dudukan sensor yang ringkas, dan ruang perutean kabel yang terbatas. Ketersediaan orientasi konektor dan konfigurasi kabel yang berbeda dapat membantu para insinyur merancang koneksi yang lebih mudah diakses. Aplikasi dinamis masih memerlukan rakitan kabel dan konektor yang disesuaikan dengan pergerakan aktual dan kondisi pembengkokan.
Varian pengkodean M12 yang kompatibel digunakan dalam aplikasi jaringan industri tertentu. Model yang benar bergantung pada standar komunikasi, kecepatan data yang diperlukan, penetapan pin, pengaturan pelindung, dan antarmuka peralatan jaringan.
Sensor luar ruangan dan perangkat pemantauan dapat menghadapi hujan, debu, perubahan suhu, dan tekanan lingkungan lainnya. Konektor M12 dengan nilai yang sesuai dapat membantu melindungi antarmuka listrik ketika rakitan lengkap dipasang sesuai spesifikasinya.
Sistem transportasi dan kendaraan industri tertentu menggunakan konektor melingkar untuk menghubungkan sensor dan perangkat kontrol. Untuk aplikasi ini, perancang harus mempertimbangkan getaran, pergerakan kabel, fluktuasi suhu, paparan cairan, dan persyaratan kualifikasi khusus industri.
Di semua sektor ini, konektor terbaik adalah konektor yang sesuai dengan kondisi pengoperasian sebenarnya, belum tentu model dengan rating nominal tertinggi atau harga beli terendah.
Pemilihan pemasok mempengaruhi lebih dari biaya pengadaan awal. Konsistensi produk, dukungan teknis, dokumentasi, perencanaan produksi, dan komunikasi semuanya dapat memengaruhi jadwal proyek dan pemeliharaan jangka panjang.
Saat mengevaluasi pemasok seperti Reunion, tim pembelian harus mempertimbangkan poin-poin berikut dan mengonfirmasi layanan mana yang berlaku untuk konfigurasi produk yang diperlukan.
Untuk proyek pengadaan yang lebih besar, pembeli juga harus menetapkan proses persetujuan untuk sampel dan spesifikasi sebelum melakukan pemesanan massal. Mendokumentasikan nomor komponen dan revisi yang disetujui membantu mengurangi risiko menerima konektor yang berbeda dari konfigurasi yang diuji.
Untuk meninjau informasi produk yang tersedia, kunjungi halaman konektor tahan air industri Reunion dan komunikasikan persyaratan teknis Anda langsung ke pemasok.
Pemasangan yang tepat sangat penting untuk menjaga stabilitas listrik dan perlindungan lingkungan. Bahkan konektor berkualitas tinggi pun dapat rusak sebelum waktunya jika kontak, ulir, kabel, atau segelnya rusak selama perakitan atau pengoperasian.
Frekuensi inspeksi harus mencerminkan tingkat keparahan lingkungan pengoperasian. Konektor yang sering dicuci, terkena bahan kimia, getaran kuat, atau pergerakan terus-menerus mungkin memerlukan perhatian tambahan. Selalu ikuti instruksi pabrik dan rencana pemeliharaan peralatan.
Tujuan utamanya adalah menyediakan sambungan listrik kompak untuk perangkat industri yang kompatibel, termasuk sensor, aktuator, peralatan kontrol, dan sistem komunikasi terpilih. Tergantung pada modelnya, penyegelan lingkungan membantu melindungi sambungan dari debu dan kelembapan.
Tidak. Peringkat perlindungan bervariasi berdasarkan model dan desain perakitan. Pembeli harus memeriksa lembar data produk yang sebenarnya dan mengonfirmasi apakah peringkat tersebut berlaku untuk konektor berpasangan, konektor tidak berpasangan, atau kondisi pemasangan tertentu.
Konektor berkode A dan berkode D menggunakan pengaturan kunci dan kontak yang berbeda untuk tujuan aplikasi yang berbeda. Varian berkode A biasanya digunakan untuk sensor dan aktuator, sedangkan varian berkode D dikaitkan dengan aplikasi Ethernet industri tertentu. Kompatibilitas sebenarnya harus diverifikasi terhadap protokol yang relevan, penetapan pin, dan dokumentasi peralatan.
Ya, asalkan konektor yang dipilih dan rakitan kabel lengkap sesuai dengan kondisi luar ruangan yang diharapkan. Pembeli harus mengevaluasi perlindungan masuknya, kisaran suhu, paparan sinar UV, risiko korosi, ketahanan jaket kabel, dan pengaturan pemasangan sebelum pemasangan.
Mulailah dengan mengidentifikasi antarmuka kawin, pengkodean, jumlah pin, peringkat listrik, persyaratan komunikasi, spesifikasi kabel, dan kondisi lingkungan. Bandingkan persyaratan ini dengan lembar data pabrikan dan minta konfirmasi teknis jika ada parameter yang tidak pasti.
Sertakan jenis konektor yang diperlukan, antarmuka pria atau wanita, pengkodean, jumlah pin, panjang kabel, ukuran konduktor, persyaratan tegangan dan arus, peringkat perlindungan, perkiraan kuantitas, dan gambar atau foto apa pun yang tersedia. Spesifikasi yang jelas membantu pemasok menilai kompatibilitas dan memberikan penawaran harga yang lebih relevan.
Konektor Tahan Air Industri Seri M12 menyediakan opsi koneksi serbaguna untuk otomatisasi modern, penginderaan industri, permesinan, dan sistem komunikasi pilihan. Formatnya yang ringkas dan sambungan berulir dapat mendukung pengkabelan yang terorganisir dan sambungan yang aman, sementara konfigurasi penyegelan dan kabel yang sesuai membantu mengatasi lingkungan pengoperasian yang menuntut.
Pemilihan yang berhasil tidak hanya bergantung pada antarmuka M12 itu sendiri. Peringkat kelistrikan, pengkodean, penetapan pin, perlindungan lingkungan, konstruksi kabel, dan persyaratan pemasangan semuanya harus diverifikasi terhadap penerapan yang dimaksudkan. Tinjauan spesifikasi yang cermat dapat mengurangi masalah kompatibilitas, meningkatkan efisiensi pemeliharaan, dan mendukung pengoperasian peralatan yang lebih andal.
Reuni menawarkan solusi Konektor Tahan Air Industri Seri M12 untuk bisnis yang mengevaluasi komponen konektivitas industri. Baik Anda sedang mengembangkan mesin baru, mencari suku cadang pengganti, atau merencanakan sambungan kabel khusus, tinjau detail produk dan persiapkan persyaratan aplikasi Anda sebelum membeli.Hubungi kamiuntuk mendiskusikan spesifikasi konektor Anda, mengonfirmasi kompatibilitas produk, dan meminta penawaran harga yang disesuaikan dengan proyek Anda.
