Reunimengembangkan solusi konektor untuk aplikasi yang memerlukan sambungan listrik yang dapat diandalkan, pengoperasian yang mudah, dan integrasi yang ringkas. ItuKonektor Dorong Tarik Logam Seri Badalah konektor melingkar yang dirancang dengan mekanisme penguncian otomatis dorong-tarik, membantu produsen peralatan membangun koneksi yang aman sekaligus menyederhanakan pemasangan dan pemutusan rutin dalam aplikasi industri, instrumentasi, medis, dan elektronik lainnya.
Konektor Dorong Tarik Logam Seri B memadukan rumah melingkar logam dengan mekanisme penguncian tarik dorong untuk mendukung sambungan listrik yang cepat dan aman. Tergantung pada konfigurasi yang dipilih, rangkaian konektor ini dapat mengakomodasi beberapa pengaturan kontak, gaya pemasangan yang berbeda, dan opsi terminasi solder, crimp, atau PCB. Karakteristik ini menjadikannya layak dipertimbangkan untuk peralatan yang memerlukan sambungan berulang, pemasangan hemat ruang, dan transmisi sinyal atau daya yang andal. Artikel ini menjelaskan cara kerja konektor, keunggulan desain utamanya, skenario aplikasi, kriteria pemilihan, dan pertimbangan kualitas. Ini juga menguraikan informasi teknis yang harus dikonfirmasi pembeli dengan Reunion sebelum menentukan konektor untuk desain baru atau proyek penggantian.

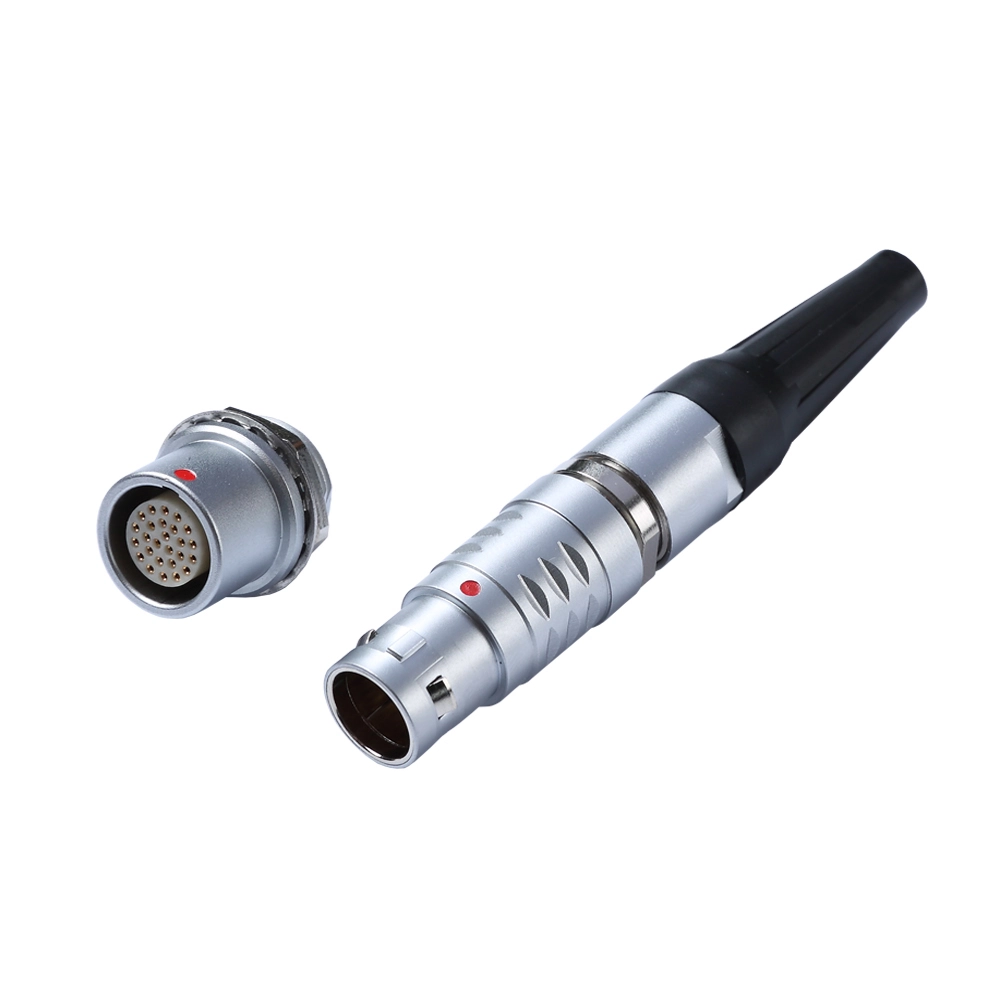

Konektor Dorong-Tarik Logam Seri B adalah konektor listrik melingkar yang menggunakan mekanisme pengunci otomatis dorong-tarik untuk menyambung dan melepaskan komponen kawin. Tidak seperti konektor berulir konvensional, yang biasanya memerlukan pengencangan rotasi, desain dorong-tarik memungkinkan pengguna membuat sambungan dengan memasukkan steker ke stopkontak yang kompatibel. Mekanisme penguncian aktif ketika konektor dipasangkan dengan benar dan dilepaskan melalui aksi tarikan yang ditentukan.
Rumah logam menyediakan antarmuka mekanis yang kuat dan dapat berkontribusi terhadap kompatibilitas elektromagnetik ketika struktur pelindung konektor diintegrasikan dengan benar ke dalam peralatan. Tergantung pada konfigurasinya, konektor dapat mendukung transmisi sinyal listrik, penyaluran daya, atau kombinasi persyaratan rangkaian.
Informasi produk Seri B Reunion mencakup berbagai ukuran dan konfigurasi konektor. Pilihan yang tersedia mungkin mencakup konstruksi lurus atau miring, pengaturan kontak yang berbeda, dan metode terminasi alternatif. Pembeli harus melihat gambar dan spesifikasi produk yang berlaku untuk memverifikasi fitur pasti dari model yang dipilih.
Untuk informasi produk selengkapnya, kunjungi halaman Konektor Dorong Tarik Logam Seri Reunion B.
Mekanisme dorong-tarik dirancang untuk memudahkan pengoperasian sambungan listrik tanpa mengorbankan keamanan antarmuka perkawinan. Pengoperasiannya dapat dipahami dalam tiga tahap.
Prinsip pengoperasian ini sangat berguna pada peralatan yang sering memerlukan perubahan sambungan, akses pemeliharaan, atau pengoperasian di ruang terbatas. Hal ini dapat mengurangi waktu yang dihabiskan untuk penanganan konektor berulang dibandingkan dengan sistem sambungan yang memerlukan beberapa langkah pengencangan.
Namun, mekanisme penguncian tidak boleh dianggap sebagai pengganti pemasangan yang benar. Ketegangan kabel, ketidaksejajaran konektor, bagian berpasangan yang tidak kompatibel, dan penanganan yang tidak tepat masih dapat mengganggu kinerja sambungan. Pengguna harus mengikuti instruksi pabrik untuk pemasangan, pelepasan, dan manajemen kabel.
Desain self-latching mendukung perkawinan cepat dan pelepasan yang disengaja. Hal ini berguna ketika operator perlu menyambungkan atau memutuskan sirkuit listrik secara teratur tanpa memutar mur kopling berulang kali.
Cangkang logam menyediakan struktur konektor yang tahan lama dan dapat mendukung kontinuitas pelindung dalam sistem yang dirancang dengan tepat. Perlindungan interferensi elektromagnetik yang efektif bergantung pada sambungan lengkap, termasuk kontak cangkang, pelindung kabel, grounding, dan kualitas pemasangan.
Desain peralatan yang berbeda memerlukan jumlah rangkaian listrik yang berbeda. Rangkaian Seri B mencakup beberapa konfigurasi kontak, memungkinkan teknisi menilai opsi berdasarkan jumlah sinyal, kebutuhan daya, ruang yang tersedia, dan arsitektur perkabelan. Jumlah pasti kontak dan nilai kelistrikannya harus diverifikasi untuk model yang dipilih.
Tergantung pada konfigurasi produk, pilihan penghentian dapat mencakup:
Gaya kontak, ukuran konduktor, perkakas perakitan, dan ruang pemasangan harus dievaluasi bersama sebelum konektor ditentukan.
Fitur kunci membantu memandu steker ke orientasi pemasangan yang benar. Hal ini dapat mengurangi risiko penyelarasan yang salah dan meningkatkan konsistensi perakitan, terutama bila peralatan berisi beberapa konektor serupa.
Konektor Dorong-Tarik Logam Seri B dapat dipertimbangkan untuk peralatan yang memanfaatkan antarmuka melingkar yang ringkas dan penanganan sambungan yang mudah. Kesesuaian sebenarnya bergantung pada peringkat kelistrikan, mekanik, dan lingkungan model yang dipilih.
Untuk aplikasi medis, kritis terhadap keselamatan, atau aplikasi lain yang diatur, konektor harus memenuhi persyaratan desain peralatan lengkap. Deskripsi umum produk konektor tidak secara independen menetapkan kepatuhan terhadap setiap standar spesifik aplikasi.
Memilih konektor hanya berdasarkan penampilan atau ukuran cangkang dapat menyebabkan masalah kompatibilitas. Insinyur dan tim pembelian harus mengevaluasi seluruh persyaratan kelistrikan dan mekanik sebelum melakukan pemesanan.
Identifikasi berapa banyak sirkuit daya dan sinyal yang dibutuhkan peralatan. Izinkan arsitektur pengkabelan yang diinginkan dan konfirmasikan apakah sisipan yang dipilih mendukung pengaturan kontak yang diperlukan. Jangan berasumsi bahwa konektor dengan dimensi eksternal serupa memiliki tata letak internal yang identik.
Periksa arus pengenal dan volume kerjatage untuk konfigurasi konektor yang tepat. Nilai-nilai ini dapat bervariasi berdasarkan diameter kontak, jumlah kontak, ukuran konduktor, suhu, dan kondisi pengoperasian. Peringkat maksimum satu model tidak boleh diterapkan secara otomatis ke seluruh seri.
Pilih terminasi solder, crimp, atau PCB sesuai dengan desain peralatan dan proses produksi. Konfirmasikan perkakas yang diperlukan, spesifikasi kabel, tata letak PCB, dan ruang perakitan yang tersedia.
Verifikasi nomor komponen steker dan stopkontak, dimensi cangkang, potongan panel, pengaturan pemasangan, dan kisaran diameter kabel. Untuk proyek penggantian, bandingkan gambar konektor dan pengaturan kontak yang ada daripada hanya mengandalkan nama produk saja.
Tinjau suhu pengoperasian, kelembapan, getaran, guncangan mekanis, paparan korosi, dan perlindungan masuknya. Pilih tingkat perlindungan yang sesuai dengan lingkungan yang diinginkan dan pastikan bahwa sambungan rakitan lengkap memenuhi persyaratan.
Tabel berikut merangkum faktor-faktor utama yang perlu dipertimbangkan ketika mengevaluasi konektor Seri B untuk desain peralatan baru.
| Faktor Seleksi | Apa yang Harus Diperiksa | Mengapa Itu Penting |
|---|---|---|
| Jumlah kontak | Jumlah dan susunan kontak listrik | Memastikan konektor mendukung sirkuit yang diperlukan |
| Peringkat listrik | Nilai arus, tegangan kerja, dan spesifikasi kontak | Membantu mencegah kelebihan listrik dan kondisi pengoperasian yang tidak sesuai |
| Jenis penghentian | Konfigurasi solder, crimp, atau PCB | Menentukan metode pengkabelan, perkakas, dan persyaratan perakitan |
| Orientasi konektor | Konstruksi lurus atau miring, jika tersedia | Membantu mengakomodasi perutean kabel dan ruang pemasangan |
| Mengunci dan menyelaraskan | Bagian kawin yang kompatibel dan pengaturan kuncian | Mengurangi risiko perkawinan yang salah dan pemutusan hubungan yang tidak diinginkan |
| Perlindungan lingkungan | Peringkat IP, suhu, kelembaban, getaran, dan kondisi korosi | Mendukung pengoperasian yang andal di lingkungan yang diinginkan |
| Persyaratan layanan | Frekuensi kawin dan akses pemeliharaan yang diharapkan | Membantu menentukan apakah konektor sesuai dengan alur kerja pengoperasian |
Tabel ini adalah daftar periksa pilihan, bukan pengganti lembar data produk resmi. Konfirmasikan setiap nilai kritis terhadap dokumentasi teknis terkini untuk nomor komponen pastinya.
Pemasangan yang benar membantu menjaga kinerja konektor sepanjang masa pakai peralatan. Bahkan konektor yang dirancang dengan baik pun dapat rusak sebelum waktunya jika pemasangannya salah atau terkena kondisi di luar batas pengenalnya.
Metode pembersihan dan pelumas, jika diizinkan, harus mengikuti instruksi pabriknya. Bahan kimia atau alat abrasif yang tidak disetujui dapat merusak lapisan kontak, isolasi, atau komponen penyegelan.
Untuk proyek OEM dan pesanan produksi berulang, kualitas konektor harus dinilai melalui persyaratan yang terdokumentasi, bukan klaim umum saja. Evaluasi terstruktur dapat membantu tim pembelian membandingkan pemasok dan mengurangi risiko integrasi.
Sebelum menyetujui konektor, pertimbangkan hal-hal berikut:
Halaman produk Seri B Reunion memberikan titik awal untuk evaluasi produk. Untuk keputusan desain yang penting, pembeli harus mendapatkan spesifikasi spesifik model saat ini dan memastikan bahwa konfigurasi yang diusulkan memenuhi persyaratan mereka.
Keuntungan utamanya adalah kombinasi operasi penguncian otomatis dorong-tarik dan struktur konektor melingkar logam. Desain ini dapat menyederhanakan pemasangan dan pemutusan berulang-ulang sekaligus mendukung koneksi aman pada peralatan yang kompatibel.
Tergantung pada model yang dipilih, opsinya mungkin mencakup kontak solder, crimp, dan PCB. Pembeli harus mengonfirmasi gaya terminasi yang tersedia dan persyaratan perakitan untuk nomor komponen pastinya.
Ini mungkin cocok untuk peralatan medis dan diagnostik yang kompatibel jika persyaratan kelistrikan, mekanis, pembersihan, dan lingkungannya sesuai dengan aplikasinya. Produsen perangkat lengkap harus memverifikasi semua persyaratan peraturan dan keselamatan yang relevan sebelum digunakan.
Tidak. Perlindungan lingkungan bervariasi berdasarkan desain dan konfigurasi konektor. Pembeli harus memeriksa peringkat IP yang disebutkan dan apakah itu berlaku untuk rakitan berpasangan, konektor tidak berpasangan, atau kondisi tertentu lainnya. Jangan berasumsi bahwa wadah logam saja sudah memberikan perlindungan kedap air.
Berikan jumlah kontak yang diperlukan, peringkat listrik, jenis steker dan stopkontak, metode terminasi, dimensi kabel, persyaratan pemasangan, lingkungan pengoperasian, dan perkiraan jumlah pesanan. Nomor komponen, gambar, atau sampel yang ada juga dapat membantu pemasok menilai kompatibilitas.
Konektor Dorong-Tarik Logam Seri B dapat menjadi pilihan praktis untuk peralatan yang memerlukan penanganan sambungan yang mudah, penguncian mandiri yang aman, dan antarmuka listrik melingkar yang ringkas. Konfigurasi yang tepat bergantung pada jumlah kontak, peringkat arus dan tegangan, metode terminasi, kompatibilitas mekanis, dan persyaratan lingkungan. Dengan memeriksa spesifikasi terperinci dan memvalidasi konektor dalam peralatan yang dimaksud, teknisi dan tim pembelian dapat mengambil keputusan pengadaan dengan lebih percaya diri. Jelajahi Konektor Dorong Tarik Logam Seri B dari Reunion untuk meninjau informasi produk yang tersedia. Jika Anda merencanakan desain baru, mengganti konektor yang ada, atau mencari komponen untuk produksi massal,Hubungi kamiuntuk mendiskusikan persyaratan teknis Anda, mengonfirmasi konfigurasi yang kompatibel, dan meminta detail produk untuk aplikasi Anda.
-
