Mengapa Konektor Sensor Industri Seri M12 Penting untuk Konektivitas Pabrik Cerdas yang Andal

Sistem otomasi modern bergantung pada koneksi stabil antara sensor, pengontrol, mesin, dan jaringan komunikasi.Reuni'SKonektor Sensor Industri Seri M12dirancang untuk lingkungan yang menuntut ini, menggabungkan antarmuka berulir 12 mm standar, perlindungan IP67, konfigurasi beberapa pin, dan transmisi sinyal yang andal untuk aplikasi penginderaan dan otomasi industri.

Konektor M12 telah menjadi standar koneksi praktis untuk sensor industri karena menyeimbangkan ukuran kompak, keamanan mekanis, perlindungan lingkungan, dan kinerja kelistrikan. Untuk aplikasi mulai dari sensor jarak dan fotolistrik hingga perangkat tekanan, suhu, dan IO-Link, memilih konfigurasi M12 yang tepat dapat secara langsung memengaruhi keandalan sistem. Reunion menyediakan solusi konektor sensor M12 dengan konfigurasi 2 hingga 17-pin, opsi berkode A, desain berpelindung atau tidak berpelindung, kontak kuningan berlapis emas, dan rakitan kabel yang disesuaikan. Dengan perlindungan IP67, pengujian kelistrikan 100%, dan kepatuhan DIN EN 61076-2-101, rangkaian konektor cocok untuk lingkungan pabrik yang menuntut, peralatan pengemasan, elektronik otomotif, mesin pemrosesan makanan, dan sistem otomasi industri lainnya.

Daftar isi

1. Apa itu Konektor Sensor Industri Seri M12?
2. Mengapa Konektor M12 Banyak Digunakan dalam Otomasi Industri?
3. Fitur Utama Apa yang Harus Diperhatikan Insinyur?
4. Sekilas Spesifikasi Teknis Konektor M12
5. Dimana Konektor Sensor M12 Biasa Digunakan?
6. Bagaimana Seharusnya Anda Memilih Konektor Sensor M12 yang Tepat?
7. Apa yang Membuat Solusi M12 Reunion Menjadi Pilihan Praktis?
8. Pertanyaan yang Sering Diajukan
9. Kesimpulan

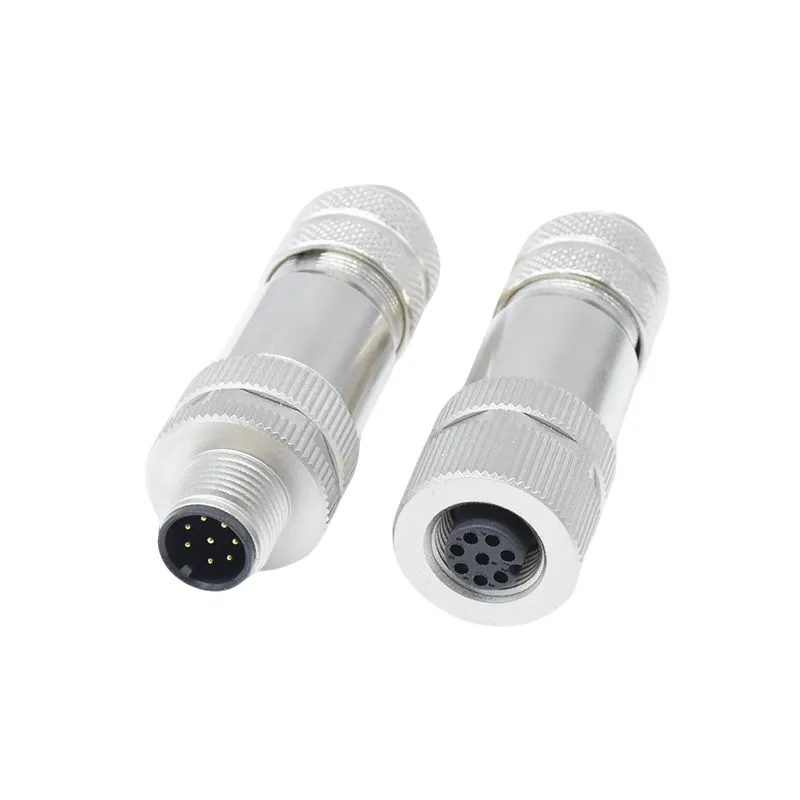

Apa itu Konektor Sensor Industri Seri M12?

Konektor M12 adalah konektor melingkar kompak dengan antarmuka nominal 12 mm, biasanya digunakan untuk menghubungkan sensor industri dan komponen otomasi. Mekanisme kopling berulirnya menciptakan sambungan aman yang tidak terlalu rentan terhadap getaran dibandingkan banyak desain plug-and-socket konvensional.

ItuKonektor Sensor Industri Seri M12terutama terkait dengan aplikasi sensor karena konfigurasi kode A mendukung fungsi penginderaan industri umum. Tergantung pada jumlah pin dan desain kelistrikan, koneksi M12 dapat mengirimkan daya, sinyal diskrit, sinyal analog, atau komunikasi digital.

Seri M12 Reunion dirancang menurut DIN EN 61076-2-101 dan tersedia dalam konfigurasi 2 hingga 17 pin. Rangkaian produk ini juga mencakup versi berpelindung dan tidak berpelindung, metode terminasi berbeda, dan rakitan kabel untuk tata letak peralatan berbeda.

Mengapa Konektor M12 Banyak Digunakan dalam Otomasi Industri?

Sensor industri sering kali beroperasi di lingkungan di mana getaran, debu, kelembapan, minyak, bahan kimia, dan gerakan mekanis berulang tidak dapat dihindari. Konektor yang digunakan dalam kondisi ini harus melakukan lebih dari sekadar mentransfer sinyal listrik.

1. Koneksi berulir yang aman

Mekanisme kopling berulir membantu menjaga kestabilan perkawinan ketika sensor dipasang pada mesin yang bergerak, konveyor, peralatan robotik, dan jalur produksi. Hal ini mengurangi kemungkinan sambungan terputus-putus yang disebabkan oleh getaran.

2. Desain industri yang kompak

Faktor bentuk 12 mm memberikan keseimbangan yang berguna antara ruang pemasangan dan kemampuan koneksi. Insinyur dapat mengintegrasikan sensor ke dalam struktur mesin yang relatif kompak tanpa menggunakan konektor yang terlalu besar.

3. Perlindungan lingkungan

Perlindungan IP67 dalam kondisi berpasangan membantu melindungi sambungan dari debu dan terendam air sementara. Hal ini membuat konfigurasi M12 yang sesuai berguna untuk area pencucian, peralatan luar ruangan, dan lingkungan produksi dengan partikulat tinggi.

4. Dukungan untuk sensor cerdas

Otomasi industri semakin beralih ke sensor yang terhubung dan diagnostik waktu nyata. Konfigurasi M12 4-pin yang sesuai dapat mendukung komunikasi IO-Link, memungkinkan data sensor dan informasi diagnostik melakukan perjalanan melalui infrastruktur koneksi yang sama.

Fitur Utama Apa yang Harus Diperhatikan Insinyur?

Tidak semua konektor M12 identik. Saat menentukan konektor untuk sistem penginderaan industri, insinyur harus mengevaluasi kinerja listrik, perlindungan lingkungan, konstruksi mekanis, dan kompatibilitas dengan sensor yang dimaksud.

• Antarmuka berkode A:Konfigurasi umum untuk aplikasi sensor industri.
• Opsi 2 hingga 17 pin:Memungkinkan konektor untuk mengakomodasi kebutuhan sinyal yang sederhana dan lebih kompleks.
• Perlindungan IP67:Cocok untuk banyak lingkungan pabrik dan luar ruangan yang menuntut jika dikawinkan dengan benar.
• Kontak berlapis emas:Kontak kuningan dengan pelapisan emas membantu menjaga ketahanan kontak dan ketahanan korosi yang rendah.
• Versi terlindung:Berguna untuk aplikasi dimana interferensi elektromagnetik dapat mempengaruhi sinyal analog atau digital.
• Opsi kabel PUR:Cocok untuk lingkungan yang melibatkan minyak, cairan pemotongan, bahan kimia, atau sering bergerak.
• Beberapa metode penghentian:Konfigurasi solder, dip-solder, crimp, dan fly-lead mendukung kebutuhan pemasangan yang berbeda.

Untuk aplikasi penginderaan cerdas, pelindung, konstruksi kabel, kualitas kontak, dan integritas sinyal menjadi sangat penting. Memilih karakteristik ini sesuai dengan lingkungan pengoperasian sebenarnya dapat membantu mengurangi kegagalan terkait koneksi.

Sekilas Spesifikasi Teknis Konektor M12

Spesifikasi berikut merangkum parameter kelistrikan dan mekanis yang representatif dari rangkaian konektor sensor M12 berkode A Reunion.

Spesifikasi umum mencakup kisaran suhu pengoperasian -25°C hingga +85°C, perlindungan IP67 saat dikawinkan, setidaknya 100 siklus perkawinan, dan tahan terhadap kabut garam selama 48 jam. Konektornya menggunakan insulasi PA66 dan kontak kuningan dengan lapisan emas. Bahan mematuhi RoHS, sementara unit produksi menjalani pengujian kelistrikan sebelum pengiriman.

Dimana Konektor Sensor M12 Biasa Digunakan?

Kombinasi konstruksi kompak, penguncian berulir, penyegelan lingkungan, dan konfigurasi pin fleksibel menjadikan konektivitas M12 cocok untuk berbagai aplikasi otomatisasi.

Otomatisasi pabrik

Sensor jarak, sensor fotolistrik, sakelar batas, dan sensor mesin lainnya dapat menggunakan koneksi M12 untuk mengkomunikasikan sinyal deteksi ke PLC dan sistem kontrol.

Manufaktur otomotif

Lini produksi otomotif sering kali melibatkan getaran tingkat tinggi, penanganan material otomatis, dan jaringan sensor yang luas. Konektor yang aman secara mekanis dapat membantu menjaga koneksi yang andal selama pengoperasian berkelanjutan.

Mesin pengemasan

Peralatan pengemasan bergantung pada deteksi produk, posisi, wadah, dan status mesin secara akurat. Koneksi sensor M12 dapat menyederhanakan pengkabelan antara sensor dan sistem kontrol otomasi.

Pengolahan makanan

Lingkungan pencucian memerlukan konektor dengan perlindungan lingkungan yang sesuai. Sambungan M12 berperingkat IP67 dapat dipertimbangkan jika diperlukan ketahanan terhadap debu dan kelembapan, asalkan pemasangan lengkap dirancang dan dipelihara dengan tepat.

Manufaktur cerdas dan IO-Link

Sensor berkemampuan IO-Link dapat menyediakan data proses dan diagnostik selain sinyal penginderaan konvensional. Konfigurasi M12 4-pin berpelindung yang sesuai dapat memberikan antarmuka praktis untuk perangkat yang terhubung ini.

Bagaimana Seharusnya Anda Memilih Konektor Sensor M12 yang Tepat?

Memilih konektor M12 harus dimulai dengan persyaratan kelistrikan dan mekanik sensor, bukan sekadar memilih opsi berbiaya terendah.

1. Konfirmasikan jumlah pin.Tentukan berapa banyak daya, sinyal, komunikasi, dan sambungan tambahan yang diperlukan.
2. Periksa persyaratan tegangan dan arus.Pastikan konfigurasi yang dipilih menyediakan kapasitas listrik yang cukup untuk aplikasi tersebut.
3. Pilih jenis pengkodean.Konektor M12 berkode A umumnya dikaitkan dengan aplikasi sensor dan aktuator.
4. Evaluasi kondisi lingkungan.Pertimbangkan air, debu, minyak, bahan kimia, suhu, getaran, dan paparan luar ruangan.
5. Tentukan apakah pelindung diperlukan.Versi terlindung dapat bermanfaat untuk aplikasi komunikasi analog dan digital yang sensitif terhadap EMI.
6. Pilih kabel yang sesuai.PUR dapat bermanfaat dalam lingkungan industri yang menuntut, sementara PVC mungkin cocok untuk aplikasi yang tidak terlalu agresif.
7. Tentukan orientasi konektor.Desain lurus dan sudut kanan dapat membantu mengoptimalkan perutean kabel dan ruang pemasangan yang tersedia.

Untuk aplikasi IO-Link, konfigurasi kode A 4-pin adalah pilihan umum. Jika kabel berjalan, kondisi elektromagnetik, atau pergerakan mesin sangat menuntut, konstruksi dan pelindung kabel harus dievaluasi bersama dengan konektor itu sendiri.

Apa yang Membuat Solusi M12 Reunion Menjadi Pilihan Praktis?

Reuni menggabungkan pembuatan konektor, pemrosesan kabel, perakitan, dan pengujian kelistrikan dalam proses produksi terintegrasi. Pendekatan ini memberikan kontrol yang lebih besar terhadap tahapan produksi yang penting, mulai dari pemesinan presisi dan pelapisan selektif hingga pencetakan injeksi dan inspeksi akhir.

Produksi konektor M12 perusahaan mencakup perakitan otomatis dan verifikasi kelistrikan 100% yang mencakup kontinuitas, resistansi isolasi, dan ketahanan dielektrik. Pengujian lingkungan batch juga digunakan untuk parameter seperti penyegelan IP67 dan ketahanan kabut garam.

Untuk OEM dan integrator sistem, penyesuaian dapat melampaui badan konektor. Opsi yang tersedia meliputi:

• Konfigurasi 2 hingga 17 pin
• Panjang kabel khusus dari 0,2 m hingga 20 m
• Jaket kabel PUR atau PVC
• Konfigurasi lurus atau sudut kanan
• Desain pemasangan panel atau pemasangan kabel
• Konstruksi terlindung atau tidak terlindung
• Terminasi solder, crimp, dip-solder, atau fly-lead
• Penandaan dan pengemasan kabel khusus

Bagi pembeli yang mengevaluasi pemasok, sistem kualitas dan ketertelusuran sama pentingnya dengan spesifikasi fisik konektor. Reunion menyatakan bahwa produksinya beroperasi berdasarkan sistem manajemen ISO 9001, ISO 14001, dan ISO 13485, dengan material yang sesuai dengan RoHS dan dokumentasi inspeksi yang disimpan.

Pertanyaan yang Sering Diajukan

1. Konektor Sensor Industri Seri M12 terutama digunakan untuk apa?

Konektor sensor M12 terutama digunakan untuk menghubungkan sensor industri dengan sistem kontrol, PLC, modul I/O, dan peralatan otomasi. Aplikasi yang umum termasuk sensor jarak, sensor fotolistrik, sensor tekanan, sensor suhu, dan perangkat IO-Link.

2. Konfigurasi M12 manakah yang biasa digunakan untuk IO-Link?

Konfigurasi M12 berkode A 4-pin biasanya digunakan untuk aplikasi sensor IO-Link. Pengaturan tipikal menyediakan sambungan listrik dan jalur komunikasi C/Q. Versi terlindung dan konstruksi kabel industri yang sesuai dapat dipilih jika ada kekhawatiran tentang interferensi elektromagnetik atau kabel yang lebih panjang.

3. Dapatkah konektor M12 mengirimkan daya dan data?

Ya. Tergantung pada konfigurasi pin dan aplikasinya, koneksi M12 dapat membawa fungsi daya dan sinyal atau komunikasi. Misalnya, konfigurasi 4-pin dapat mendukung daya dan data IO-Link, sedangkan versi dengan jumlah pin yang lebih tinggi dapat mengakomodasi sinyal tambahan.

4. Apakah konektor M12 cocok untuk lingkungan industri yang basah atau berdebu?

Konektor M12 yang dirancang dengan tepat dan dipadukan dengan benar dapat memberikan perlindungan lingkungan yang kuat. Rangkaian konektor sensor Reunion diberi peringkat IP67 dalam kondisi berpasangan, sehingga cocok untuk banyak aplikasi yang berhubungan dengan debu, basah, luar ruangan, dan pencucian. Pemasangan yang lengkap harus selalu dievaluasi sesuai dengan kondisi lingkungan sebenarnya.

5. Opsi kabel apa yang tersedia untuk rakitan M12 yang disesuaikan?

Rakitan yang disesuaikan dapat dilengkapi dengan panjang kabel yang berbeda, jaket PUR atau PVC, konfigurasi konektor lurus atau sudut kanan, opsi pelindung, dan rakitan kabel ujung tunggal atau ganda. Hal ini memungkinkan koneksi disesuaikan dengan tata letak mesin dan persyaratan pemasangan sensor yang berbeda.

Kesimpulan

Jaringan sensor yang andal dimulai dengan koneksi fisik yang andal. Konektor M12 yang tepat dapat memberikan perkawinan mekanis yang aman, perlindungan lingkungan, resistansi kontak rendah, kapasitas sinyal fleksibel, dan kompatibilitas dengan arsitektur otomasi modern. Dengan konfigurasi beberapa pin, opsi terlindung, perlindungan IP67, dan rakitan kabel yang disesuaikan, solusi M12 Reunion dapat mendukung berbagai kebutuhan penginderaan industri. Jika Anda merencanakan sistem sensor baru atau mengganti konektor industri yang ada, pelajari lebih lanjut tentang Konektor Sensor Industri Seri M12 danHubungi kamiuntuk panduan teknis, spesifikasi khusus, dan kutipan yang berfokus pada aplikasi.
