Ringkasan Artikel:ItuKonektor Dorong Tarik Logam Seri Smenggabungkan konstruksi kompak, penguncian dorong-tarik yang aman, pelindung EMC penuh, dan konfigurasi kontak fleksibel untuk peralatan yang mengutamakan keandalan koneksi dan ruang pemasangan terbatas. Dikembangkan olehReuni, seri ini dirancang untuk peralatan medis, instrumen pengujian dan pengukuran, teknologi yang dapat dikenakan, dan sistem elektronik portabel. Dengan ukuran cangkang 0–2, beberapa opsi kontak, lebih dari 5.000 siklus perkawinan, dan kisaran suhu hingga -45°C, produk ini memberikan keseimbangan praktis antara miniaturisasi, daya tahan, dan kinerja kelistrikan.
Daftar isi
- Apa itu Konektor Dorong Tarik Logam Seri S?
- Apa Keunggulan Utama Seri S?
- Apa Spesifikasi Teknis Utamanya?
- Dimana Konektor Dorong Tarik Logam Seri S Digunakan?
- Bagaimana Seharusnya Insinyur Memilih Konektor yang Tepat?
- Bagaimana Seri S Dapat Dikustomisasi?
- Bagaimana Reunion Mengontrol Kualitas Produk?
- Pertanyaan yang Sering Diajukan

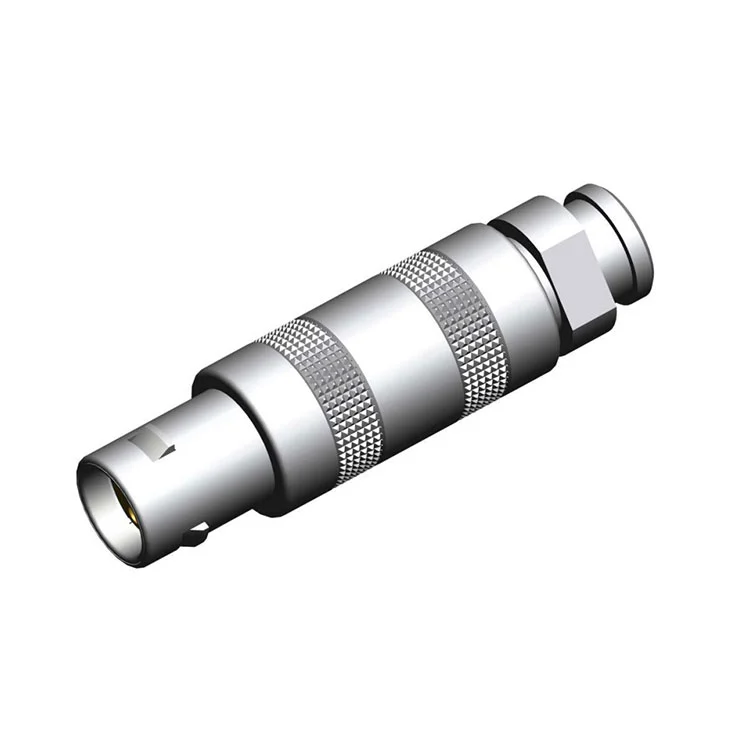

Apa itu Konektor Dorong Tarik Logam Seri S?
ItuKonektor Dorong Tarik Logam Seri Sadalah konektor melingkar kompak yang dikembangkan untuk aplikasi yang memerlukan sambungan listrik yang andal di ruang pemasangan terbatas. Tidak seperti konektor berulir konvensional, mekanisme penguncian otomatis dorong-tariknya memungkinkan pemasangan dan pelepasan yang cepat sekaligus memberikan umpan balik yang dapat diraba dan didengar saat sambungan diaktifkan dengan benar.
Reuni memposisikan Seri S untuk peralatan portabel dan ruang terbatas di mana ukuran konektor, keandalan mekanis, pelindung, dan kemudahan pengoperasian semuanya memengaruhi desain sistem. Konstruksi logamnya memberikan kekuatan mekanis dan pelindung elektromagnetik 360 derajat, sementara profilnya yang ramping membantu meminimalkan tonjolan dari panel peralatan.
Seri ini tersedia dalam berbagai ukuran shell dan konfigurasi kontak. Tergantung pada konfigurasinya, teknisi dapat memilih terminasi solder atau PCB agar sesuai dengan kebutuhan perakitan yang berbeda. Fleksibilitas ini membuat konektor ini cocok untuk prototipe kompak dan peralatan profesional yang diproduksi dalam jumlah besar.
Apa Keunggulan Utama Seri S?
Pemilihan konektor jarang didasarkan pada satu spesifikasi. Untuk peralatan elektronik portabel dan profesional, perancang biasanya perlu menyeimbangkan ruang pemasangan, keamanan koneksi, integritas sinyal, daya tahan, dan persyaratan manufaktur. Seri S mengatasi faktor-faktor ini melalui beberapa fitur desain.
Konstruksi Kompak dan Ringan
Desain profil rendah mengurangi jumlah rumah konektor yang melampaui permukaan pemasangan. Hal ini sangat berharga pada instrumen genggam dan sasis kompak yang menganggap setiap milimeter ruang panel penting.
Penguncian Dorong-Tarik Cepat
Mekanisme penguncian otomatis mendukung pengoperasian satu tangan yang cepat. Suara klik dan umpan balik taktil membantu operator mengidentifikasi keberhasilan pengikatan, yang sangat berguna ketika konektor harus dipasang pada posisi terbatas atau terbatas secara visual.
Pelindung EMC 360 Derajat
Perumahan yang seluruhnya terbuat dari logam menyediakan pelindung elektromagnetik terus menerus di sekitar antarmuka koneksi. Spesifikasi yang dipublikasikan menunjukkan redaman lebih dari 60 dB pada 100 MHz, sehingga seri ini cocok untuk peralatan di mana interferensi elektromagnetik dapat mempengaruhi sinyal sensitif.
Daya Tahan Kawin Tinggi
Seri S dirancang untuk penyambungan dan pemutusan berulang, dengan daya tahan terukur lebih dari 5.000 siklus perkawinan. Hal ini penting untuk peralatan pengujian, instrumen medis, dan sistem portabel yang sering diservis atau dikonfigurasi ulang.
- Pemasangan panel profil rendah
- Operasi penguncian otomatis dorong-tarik
- Perumahan logam untuk pelindung elektromagnetik
- Berbagai ukuran shell dan konfigurasi kontak
- Lebih dari 5.000 siklus kawin
- Pilihan suhu pengoperasian dari -45°C hingga +125°C
Apa Spesifikasi Teknis Utamanya?
Memahami spesifikasi kelistrikan dan mekanik sangat penting sebelum mengintegrasikan konektor melingkar ke dalam produk baru. Spesifikasi berikut merangkum konfigurasi Seri S yang dipublikasikan.
| Parameter | Spesifikasi Seri S |
|---|---|
| Bahan Cangkang | Kuningan, standar |
| Ukuran Cangkang | 0, 1, dan 2 |
| Opsi Kontak | 2 hingga 6 pin pada konfigurasi referensi; opsi dengan kepadatan lebih tinggi mungkin tersedia |
| Peringkat Saat Ini | 5A hingga 15A per kontak, tergantung pada pengukur kontak |
| Peringkat Tegangan | 200V hingga 500V AC/DC |
| Siklus Kawin | Lebih dari 5.000 operasi |
| Kisaran Suhu | -45°C hingga +125°C |
| Pelindung EMI | pelindung logam 360°; Redaman >60 dB pada 100 MHz |
| Perlindungan Masuknya | standar IP50 |
| Ketahanan Semprotan Garam | Lebih dari 72 jam |
| Hubungi Resistensi | ≤5 mΩ awal |
| Resistensi Isolasi | ≥5000 MΩ pada 500 VDC |
Peringkat sebenarnya harus selalu diverifikasi berdasarkan konfigurasi konektor tertentu, ukuran kontak, metode terminasi, dan kondisi pengoperasian yang diinginkan sebelum kualifikasi produk akhir.
Dimana Konektor Dorong Tarik Logam Seri S Digunakan?
Kombinasi dimensi ringkas, penguncian cepat, pelindung, dan daya tahan mekanis menjadikan Seri S cocok untuk peralatan yang memerlukan sambungan sering dengan tetap mempertahankan tapak keseluruhan yang kecil.
Peralatan Medis dan Diagnostik
Sistem ultrasound portabel, monitor pasien, oksimeter denyut, peralatan bedah listrik, dan instrumen diagnostik dapat memanfaatkan konektor ringkas yang tetap aman selama pergerakan dan servis peralatan. Keandalan konektor sangat penting ketika sinyal listrik harus tetap stabil selama penggunaan berulang.
Peralatan Uji dan Pengukuran
Osiloskop genggam, multimeter, penganalisis logika, peralatan kalibrasi, dan instrumen uji lingkungan seringkali memerlukan antarmuka eksternal yang ringkas. Mekanisme dorong-tarik dapat menyederhanakan perubahan koneksi yang sering terjadi sementara cangkang logam membantu melindungi sinyal sensitif dari interferensi elektromagnetik.
Teknologi yang Dapat Dipakai dan Portabel
Eksoskeleton industri, sistem pemantauan yang dapat dikenakan, peralatan yang dipasang di kepala, dan perangkat elektronik portabel lainnya dapat menghadapi batasan ruang dan berat yang ketat. Konektor melingkar yang ramping memberi para desainer pilihan lain ketika antarmuka konvensional yang lebih besar tidak cocok.
Peralatan Audio-Visual Profesional
Perekam portabel, kamera siaran, pemancar nirkabel, dan peralatan profesional terkait mungkin memerlukan konektor yang tahan terhadap penanganan berulang kali. Antarmuka penguncian cepat dapat meningkatkan kegunaan lapangan tanpa bergantung pada proses perkawinan berulir yang panjang.
Bagaimana Seharusnya Insinyur Memilih Konektor yang Tepat?
Memilih konektor harus dimulai dengan persyaratan kelistrikan, mekanik, lingkungan, dan pemasangan peralatan yang sebenarnya, bukan hanya memilih model terkecil yang tersedia.
- Tentukan persyaratan kontak:Identifikasi jumlah sirkuit daya dan sinyal yang diperlukan dan sisakan ruang yang cukup untuk perubahan desain di masa mendatang.
- Periksa peringkat listrik:Bandingkan tegangan dan arus pengoperasian dengan nilai pengenal konektor, dengan mempertimbangkan pengukur kontak dan suhu.
- Evaluasi ruang yang tersedia:Konfirmasikan ukuran cangkang, potongan panel, kedalaman konektor, perutean kabel, dan jarak bebas di sekitar antarmuka pasangan.
- Pertimbangkan frekuensi kawin:Untuk peralatan yang sering diservis, prioritaskan konektor yang dirancang untuk siklus pemasangan berulang.
- Tinjau kondisi lingkungan:Suhu, getaran, guncangan, kelembapan, korosi, dan interferensi elektromagnetik semuanya dapat memengaruhi pemilihan konektor.
- Tentukan metode penghentian:Putuskan apakah terminasi solder, PCB, atau perakitan kabel paling cocok dengan proses produksi.
Untuk proyek OEM, penting juga untuk mengevaluasi konektor bersama dengan rakitan kabel, cangkang belakang, pelepas regangan, struktur panel, dan skema pengkabelan. Pendekatan ini mengurangi masalah integrasi selama tahap produksi selanjutnya.
Bagaimana Seri S Dapat Dikustomisasi?
Platform peralatan yang berbeda seringkali memerlukan konfigurasi konektor yang berbeda. Reunion menyediakan opsi penyesuaian yang memungkinkan Seri S disesuaikan dengan persyaratan perakitan mekanis dan kabel tertentu.
| Area Kustomisasi | Opsi yang Tersedia |
|---|---|
| Lapisan / Warna Cangkang | Perak, hitam, atau warna RAL pilihan |
| Pelapisan Kontak | Pilihan emas, perak, atau timah |
| Pengukur Kabel | 32AWG hingga 20AWG |
| Bahan Jaket | PVC, PUR, silikon, atau PTFE |
| Penandaan Laser | Logo, nomor bagian, kode batang, atau identifikasi lainnya |
| Kemasan | Tabung anti-statis, tape-and-reel, dan pelabelan khusus |

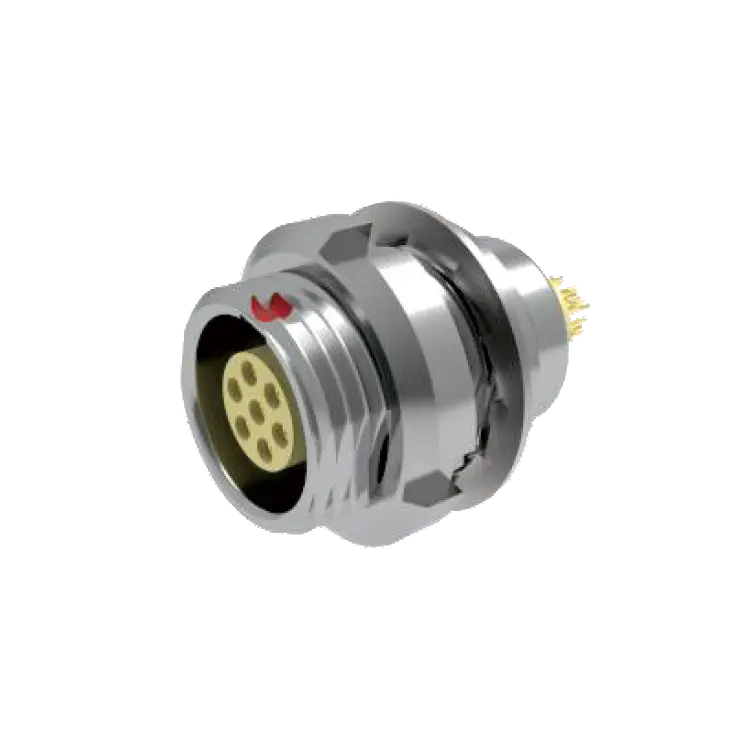

Rakitan kabel khusus juga dapat dilengkapi dengan panjang, pengukur, konfigurasi pelindung yang dipilih, dan sepatu pelepas regangan yang dibentuk secara berlebihan. Hal ini dapat menyederhanakan pengadaan dengan mengizinkan OEM untuk mencari konektor dan rakitan kabel yang siap dipasang sebagai satu komponen terintegrasi.
Bagaimana Reunion Mengontrol Kualitas Produk?
Untuk konektor profesional, manufaktur yang konsisten sama pentingnya dengan desain produk dasar. Reunion menyatakan bahwa proses produksinya meliputi pemesinan presisi, perawatan permukaan, stamping dan pelapisan kontak, pencetakan sisipan, perakitan, pengujian kelistrikan, pengujian mekanis, dan pengemasan.
Dimensi produksi penting dikendalikan melalui pemesinan presisi dan pemantauan proses. Produk jadi menjalani pemeriksaan listrik dan mekanik, termasuk resistansi kontak, resistansi isolasi, ketahanan dielektrik, kontinuitas, gaya kawin, dan pemeriksaan visual.
Menurut informasi produk, sistem mutu Reunion mencakup ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status Diakui UL, dan kepatuhan RoHS. Perusahaan juga menyatakan bahwa konektor Seri S menerima 100% pengujian kelistrikan dan mekanik sebelum pengiriman.
Bagi pembeli OEM, kombinasi kontrol manufaktur, pengujian, ketertelusuran, dan dukungan penyesuaian dapat bermanfaat ketika kinerja konektor secara langsung memengaruhi keandalan produk jadi.
Pertanyaan yang Sering Diajukan
Apa yang membuat Seri S berbeda dari konektor berulir konvensional?
Perbedaan utamanya adalah mekanisme penguncian otomatis dorong-tarik. Hal ini memungkinkan operator untuk memasangkan dan melepaskan konektor dengan cepat tanpa memutar mur kopling, sehingga sangat nyaman untuk peralatan portabel, situasi blind-mating, dan aplikasi yang memerlukan perubahan sambungan sering.
Berapa banyak siklus perkawinan yang dapat didukung oleh Seri S?
Spesifikasi yang dipublikasikan menunjukkan lebih dari 5.000 operasi perkawinan. Masa pakai sebenarnya dapat bergantung pada konfigurasi konektor, lingkungan pengoperasian, kondisi pemasangan, dan praktik pemeliharaan.
Apakah Seri S cocok untuk peralatan medis?
Ya. Seri ini ditujukan untuk peralatan diagnostik dan perawatan medis, dan Reunion menyatakan bahwa sistem mutunya mencakup ISO 13485:2016. Namun, perangkat medis yang sudah jadi tetap bertanggung jawab atas persyaratan peraturan dan keselamatan yang berlaku.
Bisakah Reunion menyediakan rakitan kabel yang disesuaikan?
Ya. Rakitan kabel dapat disesuaikan berdasarkan jenis kabel, ukuran, panjang, pelindung, bahan pelapis, dan desain pelepas regangan. Pilihannya mencakup bahan kabel PVC, PUR, silikon, dan PTFE, dengan pengukur dari 32AWG hingga 20AWG.
Berapa kisaran suhu yang tersedia?
Kisaran standar yang dipublikasikan adalah -45°C hingga +125°C. Insinyur harus memastikan peringkat suhu konektor, konfigurasi kontak, kabel, dan rakitan yang tepat sebelum menggunakannya dalam aplikasi suhu ekstrem.
Bisakah konektor disesuaikan dengan logo perusahaan atau nomor komponen?
Ya. Reunion mencantumkan pengukiran laser sebagai opsi penyesuaian, memungkinkan pelanggan menandai cangkang dengan logo, nomor komponen, kode batang, atau informasi identifikasi lainnya.
Kesimpulan
Konektor Dorong-Tarik Logam Seri S dirancang untuk para insinyur yang membutuhkan solusi sambungan yang ringkas, aman, dan tahan lama tanpa mengorbankan pelindung atau kemudahan servis. Mekanisme penguncian dorong-tarik, konstruksi logam, berbagai ukuran cangkang, opsi terminasi yang fleksibel, dan lebih dari 5.000 siklus perkawinan membuatnya cocok untuk peralatan medis, instrumen pengujian, elektronik portabel, sistem yang dapat dikenakan, dan aplikasi audio-visual profesional. Jika Anda sedang mengembangkan produk baru atau mencari konektor pengganti yang andal, kunjungi halaman produk Seri S Reunion untuk meninjau konfigurasi yang tersedia dan opsi kontak. Untuk spesifikasi khusus, rakitan kabel, persyaratan OEM, atau pembelian volume,Hubungi kamiuntuk mendiskusikan aplikasi Anda dengan tim teknik Reunion dan meminta solusi yang sesuai.
