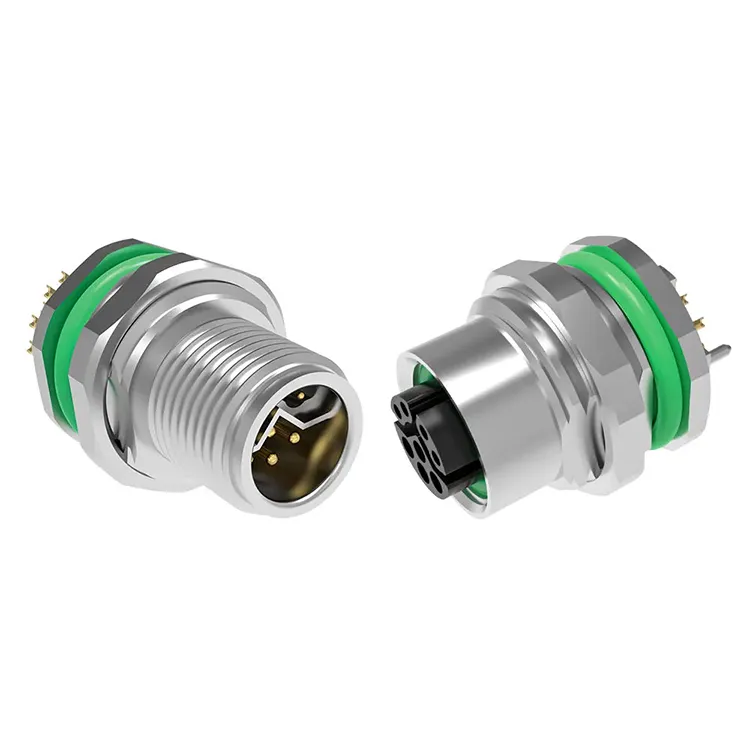

ReunimenyediakanKonektor industri seri M12sebagai solusi interkoneksi serbaguna untuk otomatisasi pabrik, sensor, aktuator, sistem fieldbus, Ethernet industri, dan distribusi daya. Dengan konfigurasi 2–17 pin, beberapa opsi pengkodean, perlindungan IP67, dan opsi untuk pelindung dan rakitan kabel, rangkaian konektor dirancang untuk lingkungan industri yang menuntut di mana sambungan listrik dan mekanis yang stabil sangat penting.
Konektor M12 lebih dari sekadar konektor melingkar kompak. Antarmuka berulir standar, sistem pengkodean, penyegelan lingkungan, dan konfigurasi kelistrikan yang luas menjadikannya teknologi koneksi penting untuk peralatan otomasi modern. Seri M12 dapat mendukung aplikasi mulai dari sensor dan perangkat IO-Link hingga PROFIBUS, DeviceNet, CANopen, Ethernet industri, sistem servo, dan distribusi daya DC. Panduan ini menjelaskan spesifikasi utama, opsi pengkodean, skenario aplikasi, faktor pemilihan, dan pertimbangan kualitas yang harus dievaluasi oleh teknisi dan tim pembelian saat memilih konektor industri M12.
Daftar isi
Mengapa Konektor M12 Banyak Digunakan dalam Otomasi Industri?
Apa Spesifikasi Utama Konektor Industri M12?
Apa Perbedaan Opsi Pengkodean M12?
Dimana Konektor Industri M12 Biasa Digunakan?
Bagaimana Seharusnya Anda Memilih Konektor M12 yang Tepat?
Faktor Kualitas Apa yang Harus Diperiksa Pembeli?
Pertanyaan Yang Sering Diajukan Tentang Konektor Industri M12
Mengapa Konektor M12 Banyak Digunakan dalam Otomasi Industri?
Peralatan industri membutuhkan sambungan yang tetap stabil meskipun terjadi getaran, kelembapan, perubahan suhu, debu, dan perawatan yang sering. Format M12 memenuhi persyaratan ini dengan desain melingkar yang ringkas dan mekanisme kopling berulir.
Bagi insinyur otomasi, salah satu keunggulan utamanya adalah fleksibilitas. Konfigurasi pengkodean M12 yang berbeda dirancang untuk fungsi kelistrikan dan komunikasi yang berbeda, membantu mencegah koneksi yang tidak kompatibel. Oleh karena itu, konektor dapat diintegrasikan ke dalam sensor, aktuator, kabinet kontrol, perangkat lapangan, motor, jaringan Ethernet, dan peralatan industri lainnya.
Spesifikasi produk Reunion menunjukkan bahwa seri M12 dirancang sesuai dengan standar DIN EN 61076-2-101/109/111 yang relevan dan dapat mencapai perlindungan IP67 saat dipadukan. Rangkaian produk ini juga mencakup konfigurasi berpelindung dan tidak berpelindung, memberikan opsi untuk aplikasi dengan persyaratan kompatibilitas elektromagnetik berbeda.
Untuk pengguna industri, kombinasi dimensi standar, pilihan pengkodean, perlindungan lingkungan, dan fleksibilitas aplikasi dapat menyederhanakan desain dan pemeliharaan kabel.
Apa Spesifikasi Utama Konektor Industri M12?
Memilih konektor hanya berdasarkan ukuran fisiknya dapat mengakibatkan sambungan tidak sesuai. Peringkat kelistrikan, pengkodean, jumlah pin, pelindung, perlindungan lingkungan, dan metode terminasi semuanya harus dipertimbangkan sebelum membeli.
| Parameter | Rentang / Fitur Seri M12 Khas | Pertimbangan Aplikasi |
|---|---|---|
| Jumlah Pin | 2–17 pin tergantung kode | Pilih sesuai dengan kebutuhan daya dan sinyal |
| Peringkat Saat Ini | Sekitar 0,5–16A tergantung pada kode | Penting untuk sensor, aktuator, motor, dan rangkaian daya |
| Peringkat Tegangan | Sekitar 30–630V tergantung konfigurasi | Harus sesuai dengan tegangan operasi peralatan |
| Peringkat Perlindungan | IP67 saat dikawinkan | Cocok untuk banyak lingkungan yang berdebu, basah, dan dicuci |
| Bahan Kontak | Kuningan dengan lapisan emas | Mendukung kontak listrik yang stabil dan ketahanan terhadap korosi |
| Isolator | PA66 | Menyediakan isolasi listrik di dalam konektor |
| Hubungi Resistensi | ≤3mΩ untuk rentang yang ditentukan | Resistensi yang lebih rendah membantu menjaga efisiensi listrik |
| Kisaran Suhu | -25°C hingga +85°C | Periksa terhadap lingkungan pengoperasian sebenarnya |
| Perisai | Versi terlindung dan tidak terlindung | Pelindung dapat menjadi penting dalam lingkungan yang bising secara listrik |
| Kepatuhan Lingkungan | Bahan yang sesuai dengan RoHS | Berguna untuk proyek dengan persyaratan kepatuhan lingkungan |
Peringkat pastinya selalu bergantung pada pengkodean dan konfigurasi yang dipilih. Misalnya, spesifikasi yang dipublikasikan pabrikan mencantumkan kemampuan terkini yang lebih tinggi untuk versi kode S dan kode L dibandingkan beberapa konfigurasi berorientasi sinyal. Oleh karena itu, kode konektor harus dipilih bersama dengan persyaratan kelistrikan daripada diperlakukan sebagai detail sekunder.
Apa Perbedaan Opsi Pengkodean M12?
Pengkodean M12 adalah salah satu faktor terpenting saat memilih konektor industri. Pengaturan penguncian yang berbeda ditujukan untuk fungsi kelistrikan atau komunikasi yang berbeda.
- Kode-A:Biasa digunakan untuk sensor, aktuator, perangkat IO-Link, dan aplikasi sinyal DC. Konfigurasi dapat berkisar dari 2 hingga 17 pin.
- kode B:Umumnya dikaitkan dengan PROFIBUS, DeviceNet, dan aplikasi fieldbus lainnya.
- kode-C:Dirancang untuk aplikasi daya AC dan tersedia dalam konfigurasi beberapa pin.
- Kode-D:Digunakan untuk aplikasi Ethernet industri seperti koneksi jaringan 100 Mbps.
- kode X:Dirancang untuk aplikasi Ethernet berkecepatan lebih tinggi dan biasanya menggunakan konfigurasi 8-pin.
- Kode S:Ditujukan untuk daya AC arus tinggi dan aplikasi terkait servo.
- L-kode:Dirancang untuk distribusi daya DC dan kebutuhan arus lebih tinggi.
Sistem pengkodean membantu mengurangi kemungkinan menghubungkan sirkuit yang tidak kompatibel. Insinyur harus mengkonfirmasi kode konektor, susunan pin, tegangan, arus, dan antarmuka kawin yang ditentukan oleh produsen peralatan sebelum menyelesaikan suatu komponen.
Dimana Konektor Industri M12 Biasa Digunakan?
Faktor bentuk yang ringkas dan perlindungan lingkungan dari konektor M12 membuatnya cocok untuk banyak titik sambungan industri.
Otomatisasi Pabrik
Konektor M12 sering digunakan untuk menghubungkan sensor jarak, sensor fotolistrik, aktuator, modul I/O, dan perangkat kontrol. Antarmuka standarnya dapat menyederhanakan pemasangan kabel dan pemeliharaan alat berat.
Ethernet Industri
Konfigurasi D-code dan X-code dapat digunakan untuk koneksi jaringan industri. Dalam jalur produksi otomatis, koneksi Ethernet yang andal penting untuk komunikasi antara perangkat lapangan, pengontrol, sakelar, dan peralatan jaringan lainnya.
Robotika dan Sistem Gerak
Peralatan robotik dapat membuat konektor terkena getaran dan gerakan berulang-ulang. Sistem kopling berulir menyediakan sambungan mekanis yang dirancang untuk menahan kelonggaran yang tidak disengaja dalam kondisi pengoperasian normal.
Peralatan Luar Ruangan dan Pencucian
Dengan peringkat IP67 bila dipadukan dengan benar, konfigurasi M12 yang sesuai dapat digunakan di lingkungan di mana peralatan mungkin terkena air, debu, atau proses pembersihan rutin. Pemasangan dan penyegelan yang benar tetap penting untuk mencapai tingkat perlindungan yang ditentukan.
Distribusi Tenaga Listrik
Opsi kode S dan kode L memperluas platform M12 melampaui sinyal berdaya rendah. Tergantung pada konfigurasi yang dipilih, seri ini dapat mendukung sambungan daya AC atau DC arus lebih tinggi untuk peralatan industri.
Bagaimana Seharusnya Anda Memilih Konektor M12 yang Tepat?
Proses seleksi yang sistematis dapat membantu menghindari masalah kompatibilitas dan biaya penggantian yang tidak perlu. Sebelum melakukan pemesanan, evaluasi faktor-faktor berikut:
- Identifikasi aplikasi:Tentukan apakah sambungan ditujukan untuk sensor, komunikasi data, daya, motor, atau fungsi campuran.
- Konfirmasikan pengkodean:Pilih A, B, C, D, X, S, L, atau konfigurasi lain yang berlaku berdasarkan antarmuka peralatan.
- Periksa persyaratan pin:Pastikan jumlah kontak mencukupi untuk semua rangkaian daya dan sinyal yang diperlukan.
- Verifikasi peringkat listrik:Bandingkan peringkat tegangan dan arus konektor dengan persyaratan sistem sebenarnya.
- Evaluasi kondisi lingkungan:Pertimbangkan air, debu, bahan kimia, getaran, suhu, dan paparan luar ruangan.
- Tentukan persyaratan pelindung:Versi terlindung dapat dipertimbangkan jika interferensi elektromagnetik dapat mempengaruhi integritas sinyal.
- Pilih penghentian:Tergantung pada struktur peralatan, opsinya mungkin mencakup terminasi solder, solder celup, crimp, atau timah terbang.
- Konfirmasikan persyaratan kabel:Bahan kabel, panjang, fleksibilitas, radius tekukan, dan orientasi konektor harus sesuai dengan lingkungan pemasangan.
Untuk proyek yang melibatkan beberapa jenis konektor, ada baiknya juga menyiapkan jadwal koneksi yang menunjukkan perangkat, kode konektor, jumlah pin, fungsi kelistrikan, spesifikasi kabel, dan antarmuka pasangan. Hal ini memberikan referensi praktis bagi tim pengadaan dan produksi.
Faktor Kualitas Apa yang Harus Diperiksa Pembeli?
Kualitas konektor industri berkaitan erat dengan stabilitas koneksi jangka panjang. Suatu produk mungkin terlihat serupa secara eksternal namun memiliki perbedaan signifikan dalam bahan kontak, pelapisan, penyegelan, konsistensi perakitan, dan inspeksi kelistrikan.
Reuni menyatakan bahwa seri M12-nya menggunakan kontak kuningan dengan pelapisan emas, isolator PA66, dan resistansi kontak yang dinyatakan tidak lebih dari 3mΩ. Pabrikan juga menjelaskan pengujian kelistrikan 100% untuk setiap unit dan verifikasi perendaman IP67 tingkat batch. Informasi kualitas yang dipublikasikan selanjutnya mencantumkan kepatuhan ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, dan RoHS dalam kerangka kualitas dan kepatuhannya.
Bagi tim pengadaan, pos pemeriksaan kualitas berikut ini sangat berguna:
- Spesifikasi bahan dan pelapisan
- Resistansi kontak dan kinerja isolasi
- Verifikasi perlindungan IP
- Persyaratan siklus perkawinan mekanis
- Kinerja pelindung jika memungkinkan
- Prosedur pengujian kelistrikan
- Ketertelusuran batch dan dokumentasi inspeksi
- Konsistensi perakitan dan terminasi kabel
Faktor-faktor ini memberikan dasar yang lebih lengkap untuk mengevaluasi konektor industri dibandingkan harga satuan saja. Untuk proyek OEM dan volume, dukungan teknik, kemampuan penyesuaian, ketertelusuran produksi, dan konsistensi pengiriman juga dapat memengaruhi total nilai pengadaan.
Pertanyaan Yang Sering Diajukan Tentang Konektor Industri M12
Apa itu konektor industri seri M12?
Konektor industri seri M12 adalah konektor melingkar kompak dengan antarmuka berulir nominal 12 mm. Ini banyak digunakan untuk sensor industri, aktuator, peralatan otomasi, jaringan komunikasi, dan sambungan listrik. Konfigurasi pengkodean dan pin yang berbeda memungkinkan platform konektor umum yang sama untuk melayani aplikasi yang berbeda.
Apakah konektor M12 tahan air?
Konfigurasi M12 yang sesuai dapat mencapai perlindungan IP67 jika dipasangkan dengan benar. Artinya, produk yang ditentukan dapat memberikan perlindungan terhadap masuknya debu dan terendam air sementara dalam kondisi pengujian yang ditentukan. Performa sebenarnya bergantung pada pemasangan yang benar, komponen penyegelan, pemasangan, dan konfigurasi produk.
Apa perbedaan antara konektor M12 kode A dan kode D?
Konektor M12 kode-A biasanya digunakan untuk sensor, aktuator, IO-Link, dan aplikasi sinyal umum atau DC, sedangkan versi kode-D terutama dirancang untuk aplikasi Ethernet industri. Pengkodean mencegah jenis konektor yang salah dikawinkan secara tidak sengaja.
Bisakah konektor M12 membawa daya dan data?
Ya, tergantung konfigurasinya. Pengaturan kode A tertentu dapat menggabungkan fungsi daya dan sinyal, sementara aplikasi yang memerlukan daya lebih tinggi dan komunikasi data terpisah dapat menggunakan kode M12 berbeda untuk sirkuitnya masing-masing.
Bagaimana cara memilih konektor M12 yang tepat untuk mesin saya?
Mulailah dengan antarmuka perangkat dan identifikasi pengkodean yang diperlukan, jumlah pin, tegangan, arus, protokol komunikasi, pelindung, peringkat perlindungan, jenis kabel, dan metode terminasi. Jika konektor merupakan komponen pengganti, disarankan juga untuk mencocokkan nomor komponen asli atau gambar peralatan.
Kesimpulan
Konektor industri seri M12 menyediakan solusi koneksi terstandarisasi dan dapat disesuaikan untuk sistem otomasi modern. Berbagai opsi pengkodean, konfigurasi pin, peringkat kelistrikan, pilihan pelindung, dan perlindungan IP67 memungkinkannya mendukung segala hal mulai dari sensor dan perangkat IO-Link hingga Ethernet industri dan aplikasi daya arus lebih tinggi. Untuk OEM, integrator sistem, dan produsen peralatan industri, memilih konektor sesuai dengan spesifikasi kelistrikan dan lingkungan yang lengkap sangat penting untuk kinerja lapangan yang dapat diandalkan. Jika Anda memerlukan bantuan dalam memilih konfigurasi yang sesuai, rakitan kabel yang disesuaikan, atau solusi volume untuk aplikasi Anda,Hubungi kamiuntuk mendiskusikan kebutuhan Anda dengan tim teknik dan produksi Reunion.
