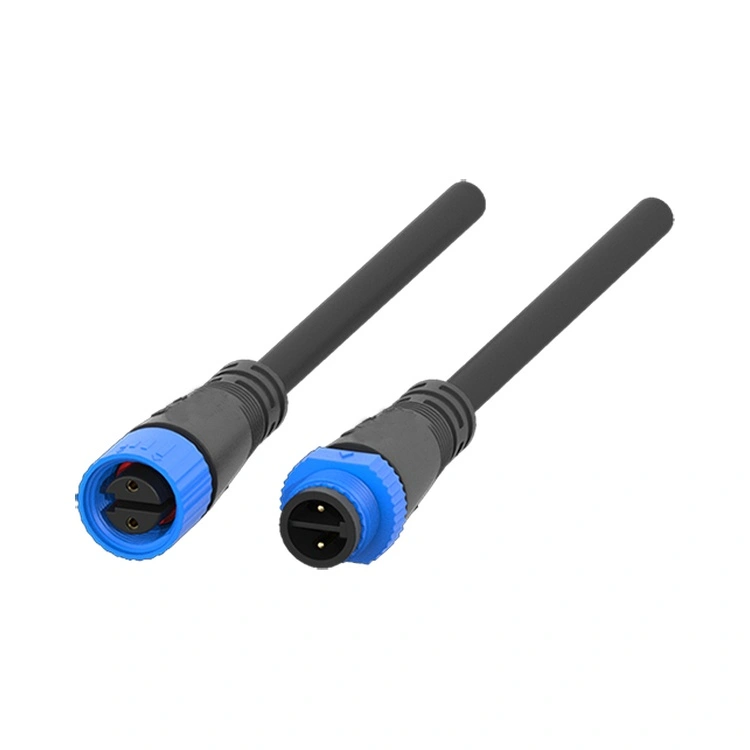

Konektor Lampu LED Seri M15

Konektor Lampu LED Seri M15 adalah interkoneksi khusus Reunion untuk industri pencahayaan LED luar ruangan—salah satu segmen dengan pertumbuhan tercepat dalam penerangan industri. Bersertifikat standar antarmuka pencahayaan LED, konektor melingkar berulir ini menggabungkan desain tipe F 15 mm yang ringkas dengan penyegelan berperingkat IP67, sehingga cocok untuk lampu jalan, penerangan terowongan, penerangan arsitektur, lampu sorot stadion, dan tampilan LED luar ruangan.

Rumah konektor dibuat dari termoplastik PA66 berkekuatan tinggi, memberikan ketahanan cuaca yang sangat baik, perlindungan korosi, dan daya tahan mekanis tanpa beban dan masalah korosi dibandingkan alternatif logam.

Fitur keselamatan utama seri M15 adalah desain partisi internal multi-inti—penghalang terpisah antara konduktor daya mencegah korsleting akibat kerusakan isolasi kabel, yang merupakan persyaratan penting untuk instalasi LED berdaya tinggi di mana pasokan listrik dapat mengalirkan daya lebih dari 500W.

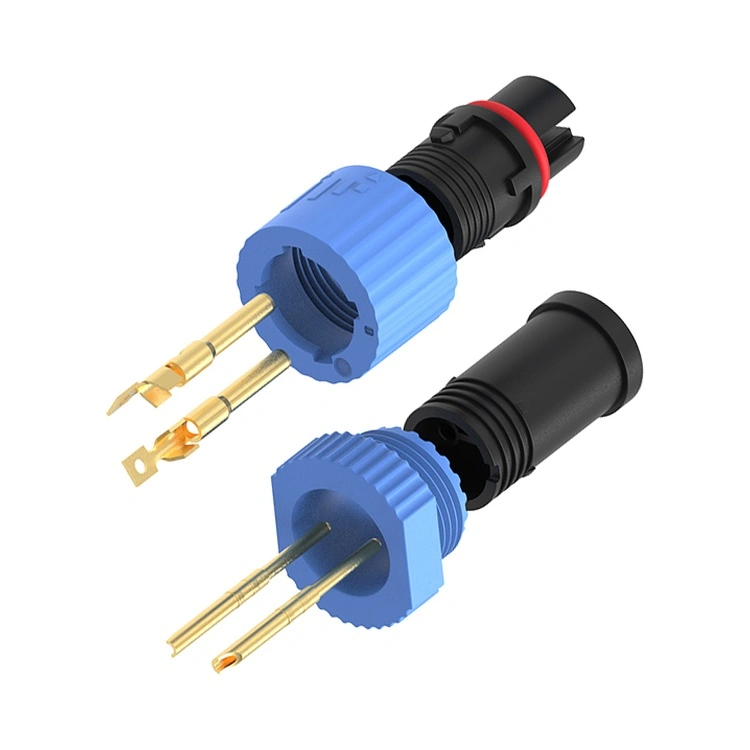

Kontak dibuat dari paduan tembaga dengan pelapisan emas, mempertahankan resistansi kontak yang rendah dan stabil (≤3mΩ) selama masa pakai konektor.

Tersedia dalam konfigurasi 2-, 3-, 4-, dan 5-pin dengan peringkat arus hingga 10A, seri M15 mendukung driver LED arus konstan dan tegangan konstan.

Reunion memproduksi seri M15 melalui proses yang terintegrasi secara vertikal—mulai dari pencetakan injeksi presisi hingga perakitan otomatis dan pengujian kelistrikan 100%. Mekanisme penguncian berulir memastikan pemasangan yang tahan getaran—penting untuk instalasi yang terkena angin, getaran lalu lintas, dan siklus termal dari -40°C hingga +105°C.

Bagi para insinyur yang merancang sistem pencahayaan luar ruangan, konektor ini memberikan solusi yang andal, aman, dan ringkas yang dirancang khusus untuk aplikasi LED, didukung oleh pengalaman manufaktur Reunion selama 15 tahun.

Poin Penjualan Utama

Seri M15 dibuat khusus untuk pencahayaan LED luar ruangan, dengan fitur yang memenuhi kebutuhan spesifik instalasi luar ruangan jangka panjang.

Spesifikasi Teknis

Spesifikasi Umum:

Suhu Operasional:-40°C ~ +105°C

Peringkat Perlindungan:IP67 / IP68 (dikawinkan)

Bahan Perumahan:PA66

Bahan Kontak:Paduan tembaga berlapis emas

Resistensi Kontak:≤3mΩ

Siklus Kawin:≥500

Standar Desain:Sesuai dengan standar antarmuka pencahayaan LED

Peringkat Mudah Terbakar:UL 94 V-0

Semua bahan sesuai RoHS

Aplikasi & Kasus Penggunaan di Dunia Nyata

Konektor Lampu LED Seri M15 digunakan di seluruh aplikasi pencahayaan luar ruangan yang mengutamakan keandalan dan keamanan.

Bidang Aplikasi Utama

Penerangan Jalan & Jalan Raya– Lampu jalan LED dan sistem penerangan jalan raya.

Pencahayaan Terowongan– Penerangan jalan raya dan terowongan kereta api.

Pencahayaan Arsitektur & Fasad– Garis besar bangunan, jembatan, dan monumen.

Penerangan Stadion & Olahraga– Sistem lampu sorot area luas.

Tampilan LED Luar Ruangan– Papan reklame modular dan layar format besar.

Pencahayaan Lanskap & Taman– Penerangan jalan, instalasi dekoratif, dan penerangan taman.

Penerangan Bertenaga Surya– Penerangan jalan dan jalur di luar jaringan listrik.

Sertifikasi & Jaminan Kualitas

Lini produksi konektor LED M15 Reunion beroperasi di bawah kontrol proses yang ketat. Penyegelan IP67 diverifikasi pada setiap batch produksi melalui pengujian perendaman yang sebenarnya. Catatan pengujian, sertifikat material, dan laporan inspeksi disimpan untuk setiap batch, mendukung audit kualitas dan persyaratan dokumentasi pelanggan Anda.

Pertanyaan yang Sering Diajukan (FAQ)

1. Mengapa konektor LED M15 memiliki partisi internal antar konduktor—apakah ini fitur standar?

Desain partisi internal multi-inti adalah afitur keamanan dirancang khusus ke dalam seri M15 untuk aplikasi pencahayaan LED. Pada instalasi LED berdaya tinggi, catu daya dapat mengalirkan >500W pada tegangan hingga 350V DC. Jika lapisan insulasi kawat rusak (selama pemasangan atau akibat getaran), konduktor yang terbuka dapat menyebabkan arus pendek sehingga menyebabkan kegagalan pengemudi atau bahkan kebakaran. Partisi internal memberikan pemisahan fisik antara konduktor di dalam badan konektor, mencegah kontak bahkan jika isolasi terganggu. Fitur ini adalahtidak standar pada konektor serba guna (M8/M12) dan merupakan pembeda utama untuk M15. Partisi Reunion dibentuk secara terpadu dengan isolator—bukan ditambahkan sebagai komponen terpisah—memastikan partisi tersebut tetap efektif sepanjang masa pakai konektor.

2. Berapa torsi yang tepat untuk mur kopling M15, dan bagaimana cara menjaga segel IP67 dari waktu ke waktu?

Untuk mencapai dan mempertahankan penyegelan IP67 pada instalasi LED luar ruangan, Reunion merekomendasikan:

Torsi kawin– Kencangkan mur kopling dengan tangan hingga cincin-O menyentuh permukaan panel, lalu berikan torsi tambahan sebesar0,4-0,6Nmmenggunakan kunci momen. Jangan melebihi 0,8Nm.

Pemeriksaan cincin-O– O-ring yang sudah dipasang sebelumnya harus diperiksa pada setiap siklus perawatan. Ganti jika terlihat perubahan bentuk, retak, atau pengerasan.

Jadwal penggantian O-ring– Untuk instalasi luar ruangan dengan siklus termal harian, ganti O-ring setiap 2-3 tahun sebagai bagian dari pemeliharaan preventif.

Jari-jari tikungan kabel– Pertahankan radius tikungan minimum5× diameter kabel di entri konektor untuk mencegah tekanan pada segel kabel.

Orientasi kabel– Arahkan pintu keluar kabel ke bawah untuk mencegah genangan air di dekat antarmuka segel.

Membersihkan sebelum menyambung kembali– Bersihkan bagian luar konektor dengan deterjen lembut dan air sebelum menyambungkan kembali untuk mencegah kotoran merusak segel.
