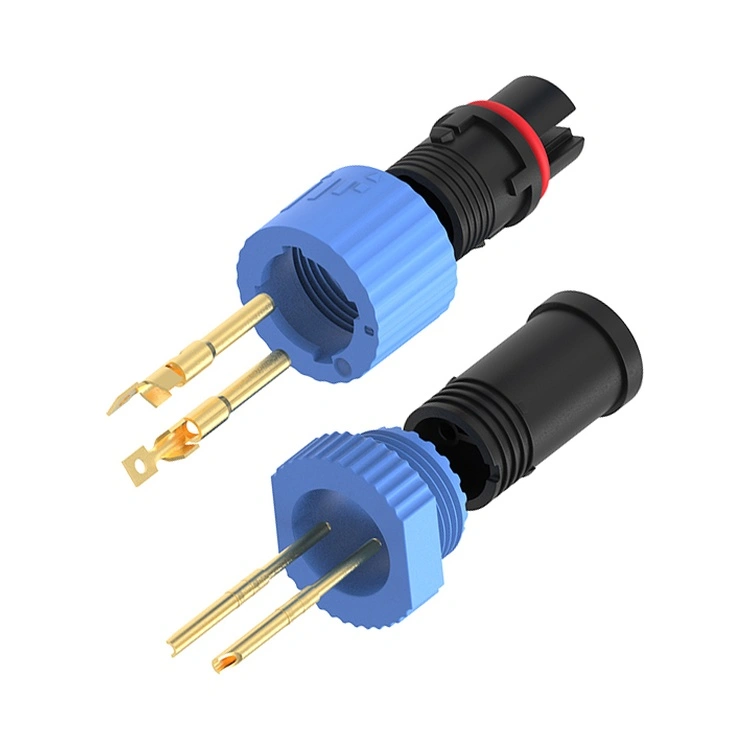

Itu Konektor tahan air seri M15 bukan sekadar antarmuka melingkar berulir; ini adalah penghalang keamanan khusus Reunion untuk sistem LED berdaya tinggi di mana keterbatasan ruang bertemu dengan paparan cuaca ekstrem. Meskipun opsi M12 standar menangani sinyal arus rendah, platform 15mm ini mengakomodasi konduktor 16–20AWG yang membawa hingga 10A per pin—penting untuk menggerakkan mesin LED 500W+ modern dalam proyek arsitektur dan infrastruktur.
Pembeda teknik unik: Perumahan tipe-desain terintegrasipartisi internal multi-inti—penghalang fisik yang memisahkan jalur listrik dan sinyal dalam cangkang yang sama. Dalam instalasi dunia nyata (misalnya, penerangan terowongan dengan pengoperasian 24/7), partisi ini mencegah terjadinya korsleting yang parah jika isolasi kabel individu aus karena getaran, mode kegagalan yang sering diabaikan oleh konektor melingkar umum.

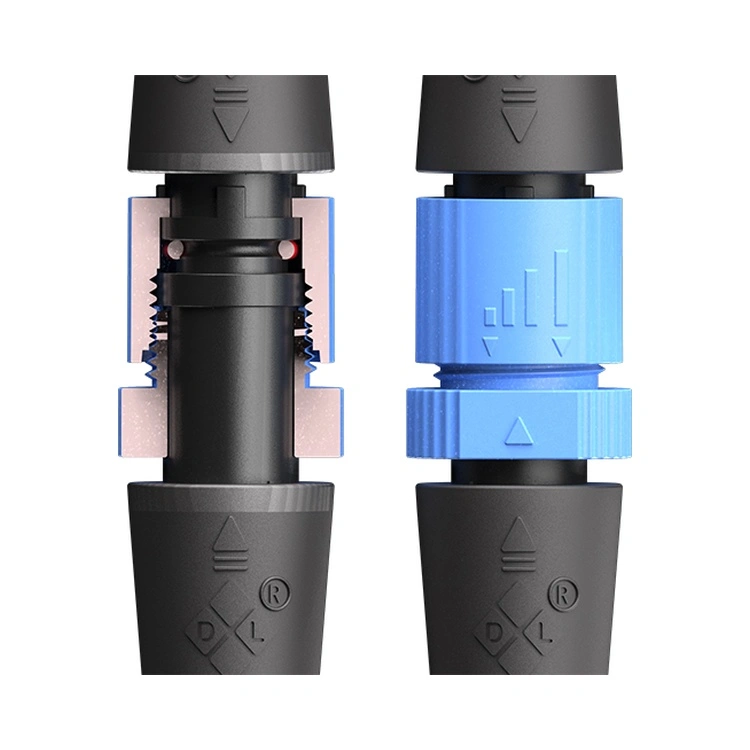

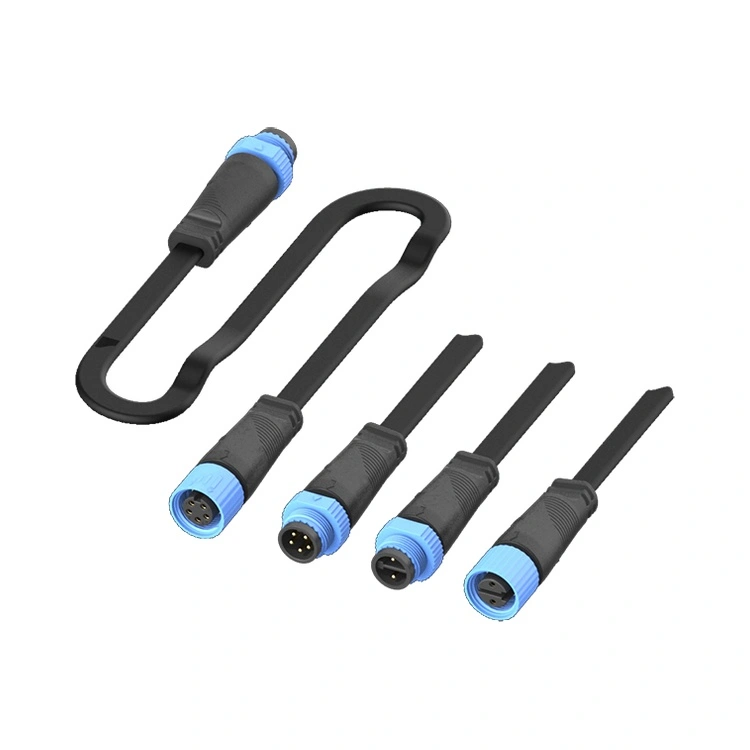

Reunion memproduksi seri ini melalui proses yang terintegrasi secara vertikal: cetakan injeksi PA66 presisi, pelapisan emas otomatis pada kontak paduan tembaga, dan pengujian kelistrikan 100% per batch. Tersedia dalam tata letak 2-, 3-, 4-, dan 5-pin, itu Konektor tahan air seri M15 mendukung driver LED arus konstan dan tegangan konstan, dengan mur pengunci berulir yang menjaga integritas torsi di bawah resonansi yang disebabkan oleh angin dan siklus termal harian.
| Fitur | Manfaat Rekayasa untuk Proyek Anda |
| Penyegelan Terkawin IP67/IP68 | Tahan terhadap banjir sementara (IP67) dan perendaman terus menerus hingga kedalaman 1,5m (IP68)—divalidasi melalui uji masuknya air tingkat batch |
| Desain Tipe 15mm yang ringkas | Cocok dengan luminer LED ramping dan layar yang dipasang di tiang di mana setiap milimeter berarti; mengurangi beban angin pada perlengkapan. |
| Partisi Internal Multi-Inti | Mengutamakan keselamatan: Pemisahan fisik antara sirkuit daya (250V/10A) mencegah timbulnya busur listrik dari rambat insulasi |
| Perumahan PA66 | Lebih tahan lama dari rumah logam di lingkungan pesisir atau lingkungan yang agresif secara kimia. |
| Kontak Berlapis Emas | Mempertahankan resistensi kontak ≤3mΩ selama 500+ siklus perkawinan |
| Inti | 2,3,4,5Pin opsional |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin |
| Peringkat Tegangan | 250V | 250V | 125V | 125V |
| Peringkat Saat Ini (per pin) | 10A | 10A | 10A | 10A |
| Rentang Kawat | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Tegangan Tahan Dielektrik | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Resistensi Isolasi | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Suhu Operasional:-40°C ~ +105°C
Perlindungan:IP67 / IP68 (diverifikasi dalam kondisi berpasangan dengan O-ring yang disertakan)
Perumahan:PA66
Kontak:Paduan tembaga berlapis emas
Resistensi Kontak:≤3mΩ
Daya Tahan Kawin:≥500 kali
Sifat mudah terbakar:UL 94 V-0
Kepatuhan:RoHS, JANGKAUAN
| Aspek | Seri Reuni M15 | Merek Premium UE/AS | Alternatif Berbiaya Rendah |
| Harga satuan | Volume-kompetitif (minta harga berjenjang) | 2–3x lebih tinggi | Lebih murah di muka, namun biaya kegagalannya tersembunyi |
| Partisi Keamanan Internal | Ya – standar di semua pin | Jarang ditawarkan | Selalu absen |
| Bahan Perumahan | PA66 | PA atau paduan seng | Kelas daur ulang/tidak diketahui – menjadi rapuh dalam 2 tahun |
| Pelapisan Kontak | Peletakan emas | Emas atau perak (0,1–0,2µm) | Timah atau tanpa pelapisan |
| Kisaran Suhu | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Ketertelusuran | Berkode ERP dari batch resin hingga perakitan akhir | Ya | Tidak ada |
| Waktu Pimpin | 12–15 hari | 6–8 minggu | Tidak dapat diprediksi (30–60 hari) |
| MOQ Kustomisasi | 100 buah (untuk rakitan kabel) | 500+ buah | Tidak ditawarkan |
| Dukungan Teknik | Respons 24 jam, 10 teknisi internal | Lebih lambat karena dukungan berjenjang | Tidak ada dukungan teknis |
Fasilitas manufaktur Reunion (bersertifikat ISO 9001, 14001, dan 13485) beroperasi di bawah kendali proses statistik yang ketat. Setiap banyak produksi Konektor tahan air seri M15 termasuk:
Bahan mentah
Catatan cetakan injeksi dalam proses (tekanan, suhu, waktu siklus)
Pengujian kelistrikan 100% (Hi-pot, resistansi isolasi, dan resistansi kontak)
Laporan pengujian perendaman IP67 (sampel acak dari setiap batch – foto dan video disimpan)
Itu Konektor tahan air seri M15 bukan konektor otomasi umum yang digunakan untuk penerangan. Hal ini mengatasi tiga kesenjangan nyata:
Kapasitas saat ini: M12/M8 biasanya menangani maks 4A; M15 memberikan10A per pin—penting untuk modul LED 100W+.
Partisi keselamatan: Hambatan internalnya adalahwajib untuk sistem SELV (Safety Ekstra Rendah Tegangan) di mana kabel daya dan kontrol hidup berdampingan. Tanpanya, untaian kabel yang menyimpang dapat menyebabkan arus pendek 250V ke saluran sinyal sehingga merusak driver.
Daya tahan: Housing PA66 M15 dengan stabilisator UV mencegah retak akibat sinar matahari—mode kegagalan yang diketahui untuk campuran nilon M12 standar pada dudukan tiang luar ruangan.
Tiga alasan rekayasa:
Pertandingan ekspansi termal: PA66 mengembang/berkontraksi dengan jaket kabel dan rumah LED, mengurangi tegangan geser segel selama ayunan -40°C~+105°C.
Penghindaran korosi galvanik: Di lingkungan garam pesisir atau penghilangan lapisan es, konektor logam mengalami korosi celah bahkan dengan pelapisan. PA66 menghilangkan hal ini sepenuhnya.
Pengurangan berat badanpada: 40% lebih ringan dibandingkan cangkang logam sejenis—penting untuk lengan luminer kantilever di bawah beban angin.
Untuk proyek yang secara eksplisit memerlukan pelindung logam (misalnya, penerangan medis yang peka terhadap EMI), Reunion menawarkan seri alternatif—tetapi untuk 95% aplikasi LED luar ruangan, PA66 mengungguli logam dalam total biaya kepemilikan.
Torsi kawin:Kencangkan dengan tangan hingga dudukan O-ring, lalu aplikasikan0,4–0,6 Nm dengan kunci momen. Jangan pernah melebihi 0,8 Nm (kompresi berlebih akan merusak cincin-O).
Inspeksi cincin-O:Gantilah O-ring NBR yang sudah terpasang sebelumnya setiap kali24 bulan untuk instalasi dengan siklus termal harian delta >30°C.
Entri kabel:Mempertahankan a5× diameter kabel radius tekuk pada pelepas regangan untuk mencegah celah mikro di sekitar insulasi kawat.
Orientasi: Selalu arahkan kabel ke bawah untuk menghindari genangan air di antarmuka cangkang belakang.

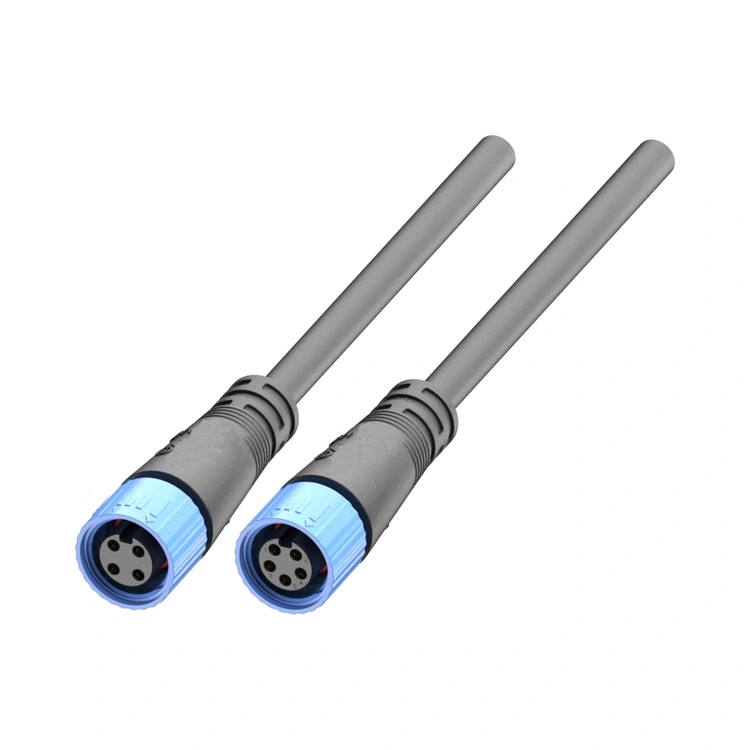

Reunion memasok rangkaian kabel rakitan pabrik dengan konektor pra-torsi—menghilangkan variabilitas pemasangan di lapangan untuk proyek infrastruktur penting.
