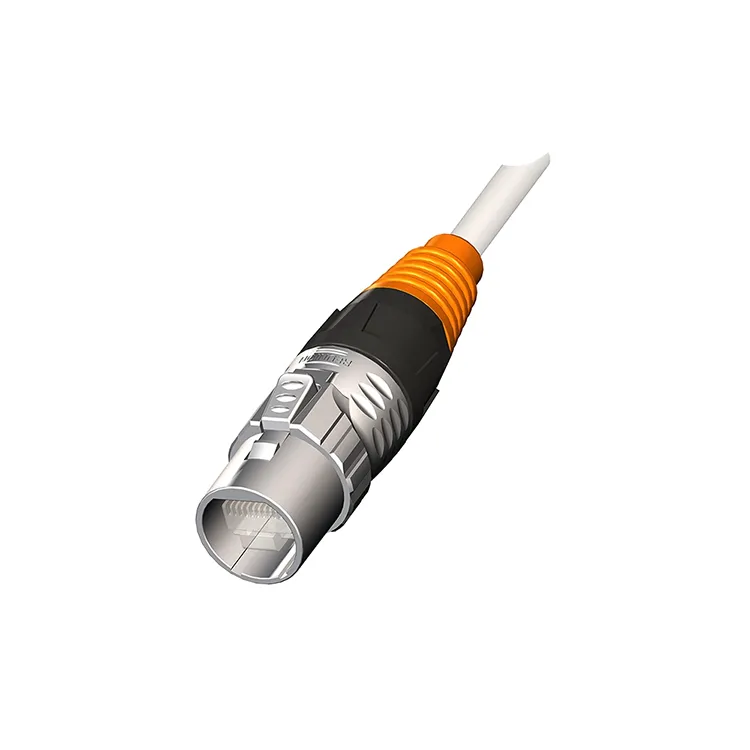

Ringkasan Artikel:Ketika jaringan Ethernet industri menjadi semakin penting dalam otomatisasi, visi mesin, pengawasan, sistem LED, dan peralatan pintar, keandalan konektor secara langsung memengaruhi integritas data dan waktu aktif sistem.Reuni'SKonektor sinyal RJ45menggabungkan antarmuka RJ45 yang familiar dengan perlindungan mekanis kelas industri, konfigurasi pemasangan yang fleksibel, dan kinerja kelistrikan yang andal. Dengan dukungan kecepatan data hingga 10 Gbps, kabel CAT5e hingga CAT7, opsi perlindungan IP50/IP67, dan setidaknya 2.000 siklus pemasangan, konektor ini dirancang untuk aplikasi di mana konektor RJ45 komersial biasa mungkin tidak memberikan ketahanan lingkungan atau stabilitas jangka panjang yang memadai.
SebuahKonektor sinyal RJ45adalah komponen interkoneksi Ethernet yang dirancang untuk membangun koneksi fisik yang dapat diandalkan antara peralatan jaringan, kabel, sistem kontrol, dan perangkat industri. Meskipun konektor RJ45 konvensional banyak digunakan di kantor dan jaringan komersial, aplikasi industri sering kali membuat konektor terkena getaran, kelembapan, debu, perubahan suhu, perkawinan berulang, dan tekanan mekanis.
Karena alasan ini, desain RJ45 industri biasanya lebih menekankan pada perlindungan mekanis, mekanisme penguncian, penyegelan, pemilihan material, dan stabilitas listrik jangka panjang. Solusi Reunion menggabungkan antarmuka RJ45 standar dengan konstruksi berorientasi industri untuk aplikasi termasuk otomatisasi pabrik, visi mesin, pengawasan luar ruangan, tampilan LED, dan sistem komunikasi industri.
Konektor ini mendukung komunikasi Ethernet melalui jaringan seperti PROFINET, EtherNet/IP, EtherCAT, dan TCP/IP standar. Tergantung pada konfigurasinya, konektor ini juga dapat dilengkapi dengan opsi pemasangan pemasangan kabel, pemasangan panel, atau pemasangan PCB, sehingga memudahkan teknisi untuk mengintegrasikan konektor ke dalam struktur peralatan yang berbeda.
Jaringan Ethernet yang digunakan di lingkungan industri memiliki persyaratan yang berbeda dari jaringan kantor pada umumnya. Konektor yang dipasang di dalam ruang TI yang terkontrol mungkin jarang terkena air, oli, getaran, debu, atau gerakan mekanis berulang. Sebaliknya, antarmuka komunikasi industri dapat dipasang di dalam lemari kendali, sel robot, mesin produksi, peralatan luar ruangan, atau sistem inspeksi.
Oleh karena itu, konektor industri yang andal harus mengatasi beberapa masalah praktis:
Faktor-faktor ini menjadi sangat penting ketika link Ethernet bertanggung jawab atas kontrol mesin, pertukaran data real-time, komunikasi kamera, atau pemantauan peralatan jarak jauh.
Konektor industri yang dirancang dengan baik harus menyeimbangkan kinerja listrik, ketahanan mekanis, dan kenyamanan pemasangan. Konektor sinyal RJ45 Reunion menggabungkan beberapa fitur yang ditujukan untuk aplikasi Ethernet yang menuntut.
| Fitur | Konektor Sinyal RJ45 Reuni | Manfaat Rekayasa |
|---|---|---|
| Kecepatan Data | Hingga 10 Gbps | Mendukung komunikasi Ethernet berkecepatan tinggi |
| Perumahan | Paduan seng, PA6 opsional | Memberikan perlindungan mekanis dan fleksibilitas konfigurasi |
| Perlindungan | IP50 / IP67 saat dikawinkan | Cocok untuk kondisi lingkungan yang berbeda |
| Siklus Kawin | ≥2.000 | Mendukung pemeliharaan berulang dan servis peralatan |
| Suhu Operasional | -40°C hingga +85°C | Cocok untuk kondisi suhu industri yang luas |
| Keluar Kabel | 180° lurus / 90° siku-siku | Meningkatkan fleksibilitas pemasangan pada peralatan kompak |
| Penghentian | Piala solder atau IDC | Mendukung persyaratan lapangan dan perakitan yang berbeda |
Salah satu fitur desain yang menonjol adalah sistem penguncian putaran cepat. Dibandingkan dengan antarmuka gesekan sederhana, mekanisme penguncian khusus dapat memberikan keamanan koneksi tambahan di mana getaran atau gerakan berulang diperkirakan terjadi.
Memilih konektor Ethernet harus dimulai dengan persyaratan kelistrikan dan lingkungan jaringan, bukan hanya penampilannya saja. Insinyur harus mengevaluasi laju transmisi, impedansi, resistansi kontak, suhu pengoperasian, tingkat perlindungan, kompatibilitas kabel, dan konfigurasi mekanis.
| Spesifikasi | Nilai Reuni yang Khas | Mengapa Itu Penting |
|---|---|---|
| Impedansi Karakteristik | 100 Ω ± 5% | Membantu mempertahankan perilaku sinyal diferensial yang sesuai |
| Peringkat Saat Ini | 1,5 A per kontak | Mendefinisikan kemampuan arus kontak berkelanjutan |
| Peringkat Tegangan | 50V | Mendefinisikan tegangan kerja yang ditentukan |
| Hubungi Resistensi | ≤10 mΩ awal | Resistensi yang lebih rendah mendukung kontak listrik yang stabil |
| Resistensi Isolasi | ≥500 MΩ pada 500 VDC | Menunjukkan kinerja isolasi |
| Kompatibilitas Kabel | CAT5e / CAT6 / CAT6a / CAT7 | Memberikan fleksibilitas untuk desain sistem Ethernet |
| Suhu Operasional | -40°C hingga +85°C | Mendukung lingkungan suhu yang menuntut |
Untuk sistem berkecepatan tinggi, insinyur juga harus mempertimbangkan insertion loss, return loss, konstruksi kabel, strategi pelindung, grounding, dan saluran transmisi lengkap. Kinerja konektor tidak dapat dievaluasi secara independen dari kabel, metode terminasi, dan arsitektur jaringan.
Reuni menetapkan dukungan untuk kabel CAT5e, CAT6, CAT6a, dan CAT7, termasuk konduktor terdampar atau padat dalam kisaran AWG 26–22 yang disebutkan. Hal ini memungkinkan konektor dipertimbangkan untuk infrastruktur Ethernet standar dan sistem komunikasi industri berkinerja lebih tinggi.
Fleksibilitas Ethernet membuat antarmuka RJ45 relevan di banyak sistem industri dan komersial. Versi yang kokoh menjadi sangat berguna ketika konektor harus tahan terhadap tekanan lingkungan atau mekanis.
Jalur produksi otomatis bergantung pada komunikasi antara PLC, pengontrol, sensor, penggerak, komputer industri, dan peralatan jaringan lainnya. Antarmuka Ethernet yang tahan lama dapat membantu menjaga koneksi stabil selama pengoperasian berkelanjutan.
Kamera industri dapat menghasilkan data gambar dalam jumlah besar. Oleh karena itu, konektivitas Ethernet berkecepatan tinggi penting untuk mentransfer informasi inspeksi antara kamera, komputer industri, dan sistem kontrol.
Peralatan pemantauan luar ruangan mungkin mengalami hujan, debu, variasi suhu, dan paparan fisik. Konektor dengan peringkat IP yang sesuai dapat memberikan perlindungan tambahan pada antarmuka Ethernet.
Layar LED besar dan peralatan pencahayaan profesional sering kali memerlukan kontrol dan komunikasi data yang andal. Konektor dengan pintu keluar kabel fleksibel dan penguncian aman dapat menyederhanakan pemasangan pada peralatan dengan ruang terbatas.
Kabinet kontrol dapat berisi beberapa antarmuka komunikasi dalam area terbatas. Konfigurasi pemasangan panel dan pemasangan PCB memberikan opsi integrasi tambahan untuk produsen peralatan dan integrator sistem.
Saat mencari konektor Ethernet industri, pembeli harus menentukan aplikasinya sebelum membandingkan masing-masing produk. Daftar periksa berikut dapat membantu mempersempit pilihan:
Untuk proyek yang disesuaikan, pembeli juga harus memberikan jumlah pesanan yang diharapkan, panjang kabel, orientasi konektor, persyaratan penandaan, preferensi material rumah, dan batasan pemasangan. Rincian ini memungkinkan pemasok untuk merekomendasikan konfigurasi daripada sekadar menawarkan komponen katalog standar.
Reuni adalah produsen konektor yang berbasis di Tiongkok dengan pengalaman di bidang daya, sinyal, otomasi industri, konektor tahan air, dan produk perakitan kabel. Kemampuan manufakturnya meliputi desain konektor, pencetakan injeksi, penyolderan, pemotongan dan pengupasan kawat, perakitan, dan perakitan kabel.
Untuk lini produk RJ45, Reunion menyatakan setiap unit menjalani pengujian kelistrikan sebelum dikirim. Perusahaan juga menyediakan konfigurasi pemasangan kabel, pemasangan panel, dan pemasangan PCB, serta pintu keluar kabel lurus dan sudut kanan. Opsi ini dapat berguna bagi OEM dan integrator sistem yang mengembangkan peralatan dengan tata letak mekanis berbeda.
Operasi manufaktur Reunion yang lebih luas mencakup fasilitas produksi seluas sekitar 4.000 meter persegi, sekitar 150 karyawan, dan 10 jalur produksi. Tim R&D-nya mencakup lebih dari 10 insinyur berpengalaman, sementara perusahaan melaporkan lebih dari 30 proyek khusus setiap tahunnya. Perusahaan juga menyatakan bahwa sistem mutunya mencakup sertifikasi ISO 9001, ISO 14001, dan ISO 13485, dengan dokumentasi kepatuhan tambahan seperti RoHS dan REACH tersedia untuk produk yang berlaku.
Bagi pembeli yang mengevaluasi pemasok konektor sinyal, kemampuan manufaktur dan teknik ini dapat dipertimbangkan bersama dengan spesifikasi produk, prosedur pengujian, persyaratan penyesuaian, dan ekspektasi pengiriman.
Konektor sinyal Reunion RJ45 ditentukan untuk transmisi data hingga 10 Gbps bila digunakan dengan kabel CAT6a atau CAT7 yang sesuai dan peralatan jaringan yang kompatibel. Performa sistem sebenarnya bergantung pada saluran Ethernet lengkap, termasuk kabel, terminasi, dan perangkat aktif.
Konfigurasi tertentu memberikan perlindungan IP67 saat dipasangkan, sehingga cocok untuk aplikasi yang memerlukan perlindungan terhadap paparan debu dan air. Instalasi lengkap masih harus dievaluasi untuk masuknya kabel, kondisi perkawinan, desain penutup, dan paparan lingkungan.
Kompatibilitas yang ditentukan mencakup kabel CAT5e, CAT6, CAT6a, dan CAT7, yang mendukung konduktor terdampar atau padat dalam kisaran AWG 26–22 yang disebutkan.
Konektor sinyal RJ45 industri ditentukan untuk setidaknya 2.000 siklus perkawinan. Hal ini terutama relevan untuk peralatan yang memerlukan perawatan berkala, penggantian, inspeksi, atau servis lapangan.
Ya. Bergantung pada persyaratan proyek, penyesuaian dapat mencakup konfigurasi, panjang kabel, penandaan, opsi housing, dan detail mekanis lainnya. Pembeli harus menyediakan lingkungan aplikasi, spesifikasi kabel, metode pemasangan, kuantitas, dan jadwal pengiriman yang diperlukan saat meminta penawaran.
Koneksi Ethernet yang dapat diandalkan dimulai dengan memilih konektor yang sesuai dengan persyaratan listrik, mekanik, dan lingkungan dari keseluruhan sistem. Untuk otomasi industri, visi mesin, pengawasan, peralatan LED, dan perangkat jaringan lainnya, antarmuka RJ45 kelas industri dapat memberikan ketahanan dan fleksibilitas pemasangan yang diperlukan melebihi perangkat keras jaringan kantor konvensional.
Reuni menggabungkan kompatibilitas RJ45 dengan opsi perlindungan IP, kinerja suhu industri, beberapa konfigurasi pemasangan, penguncian aman, dan transmisi Ethernet berkecepatan tinggi. Jika Anda mencari sumberKonektor sinyal RJ45untuk produksi OEM, integrasi sistem, atau pembelian massal, tinjau persyaratan kabel dan lingkungan Anda terlebih dahulu, lalu diskusikan konfigurasi yang diperlukan dengan tim teknik.
Siap mengembangkan koneksi Ethernet yang andal untuk peralatan Anda?Hubungi Reunion untuk spesifikasi teknis, konfigurasi khusus, persyaratan sampel, dan dukungan pembelian massal.Hubungi kamihari ini untuk mendiskusikan proyek konektor sinyal RJ45 Anda dan menerima solusi yang disesuaikan dengan aplikasi Anda.
-
