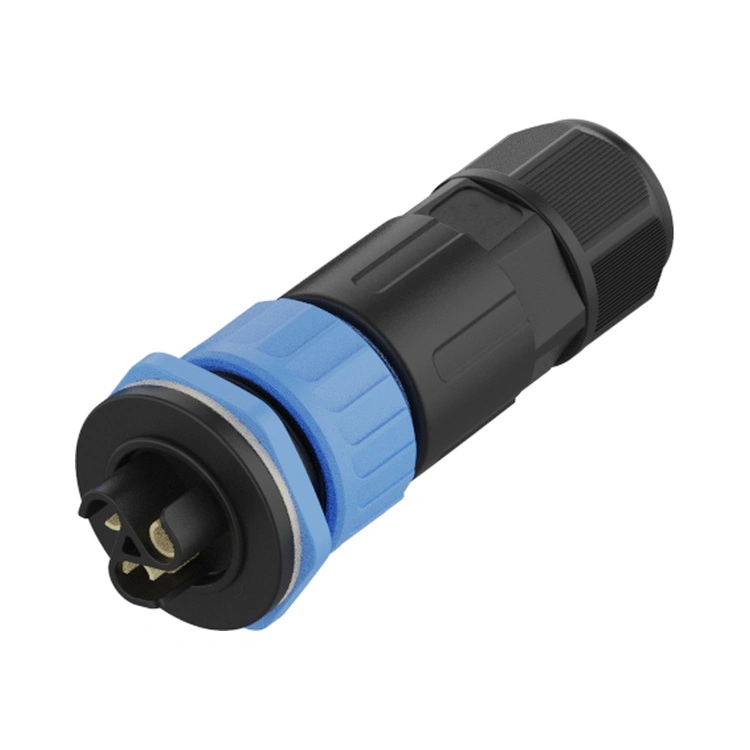

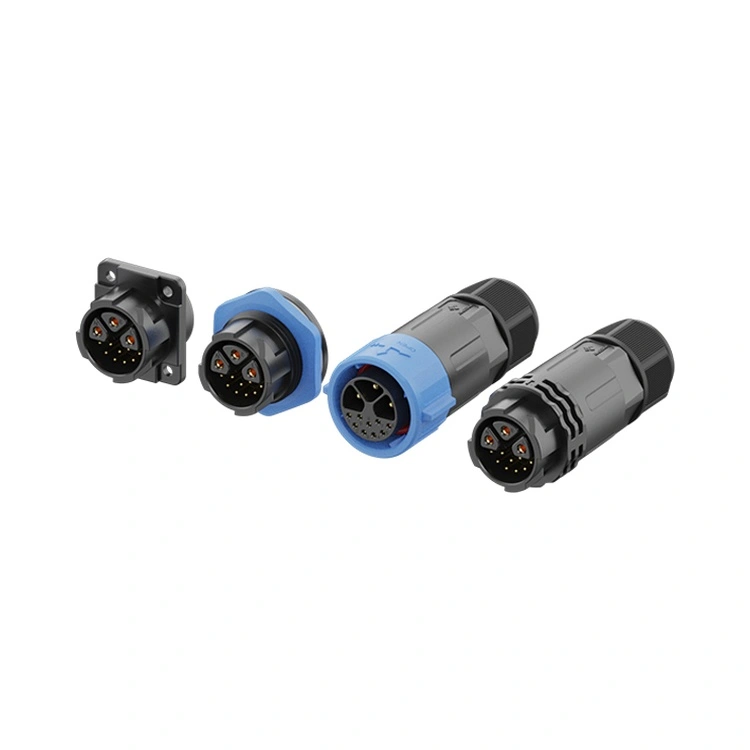

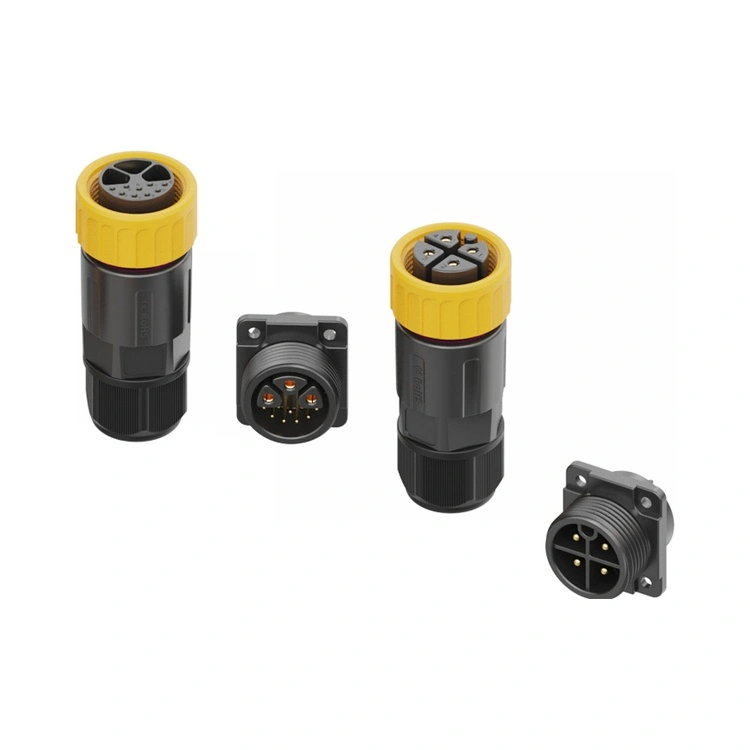

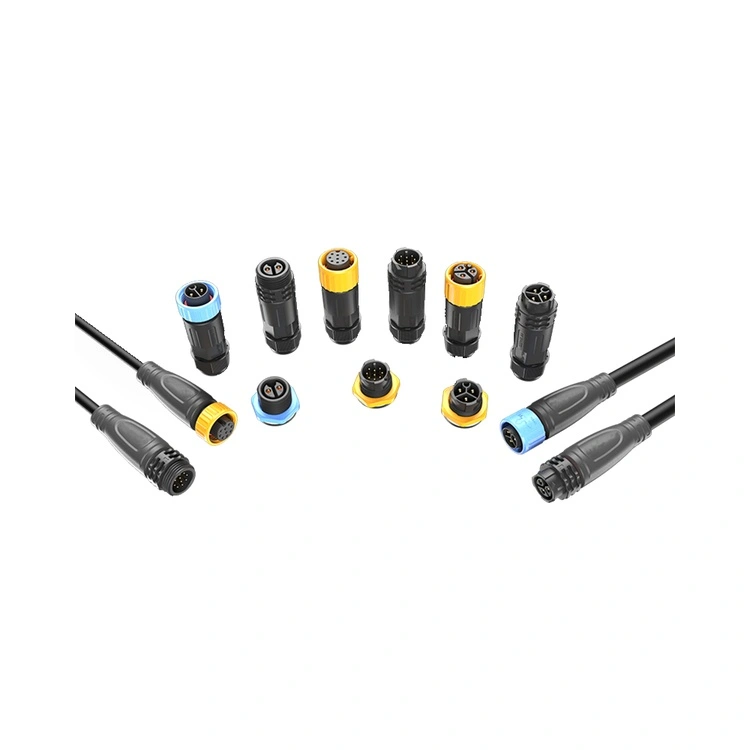

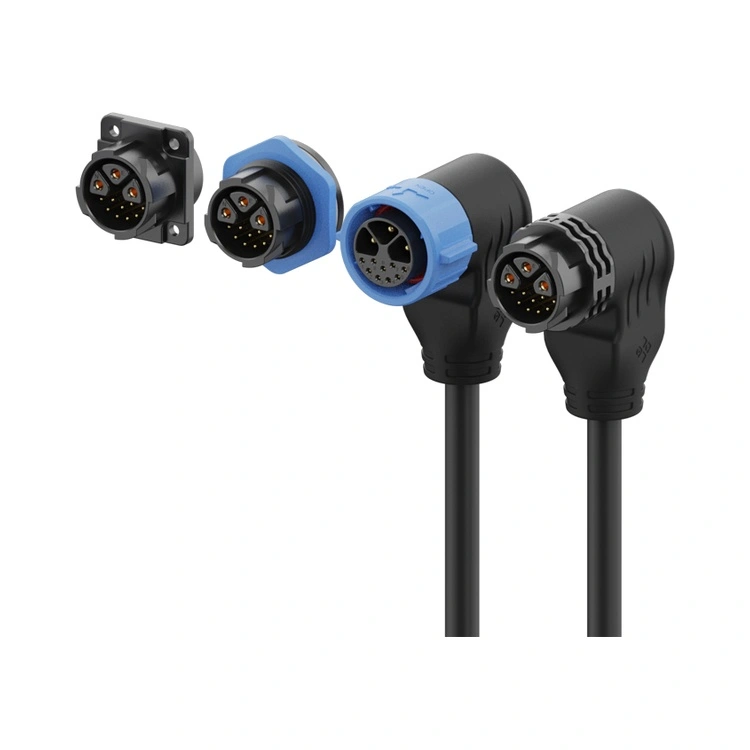

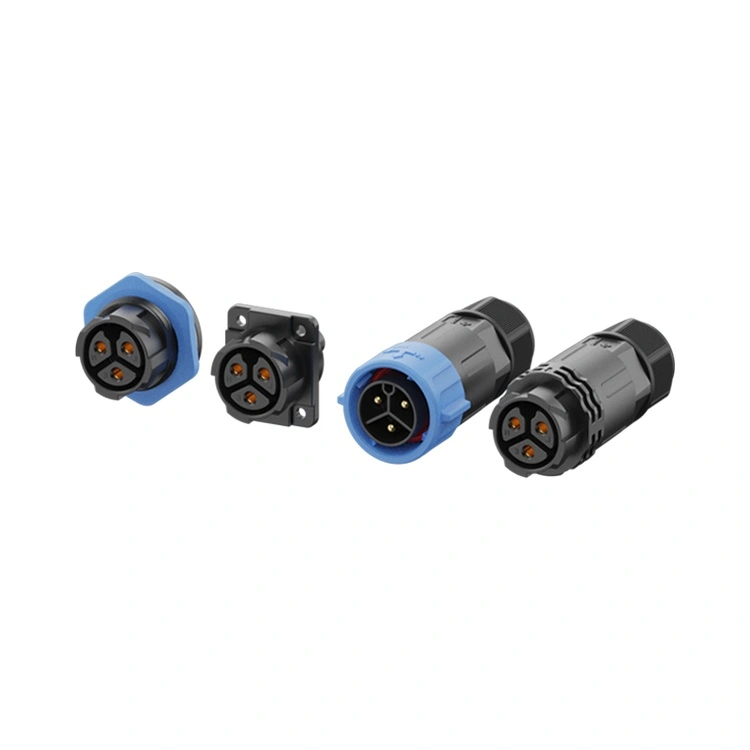

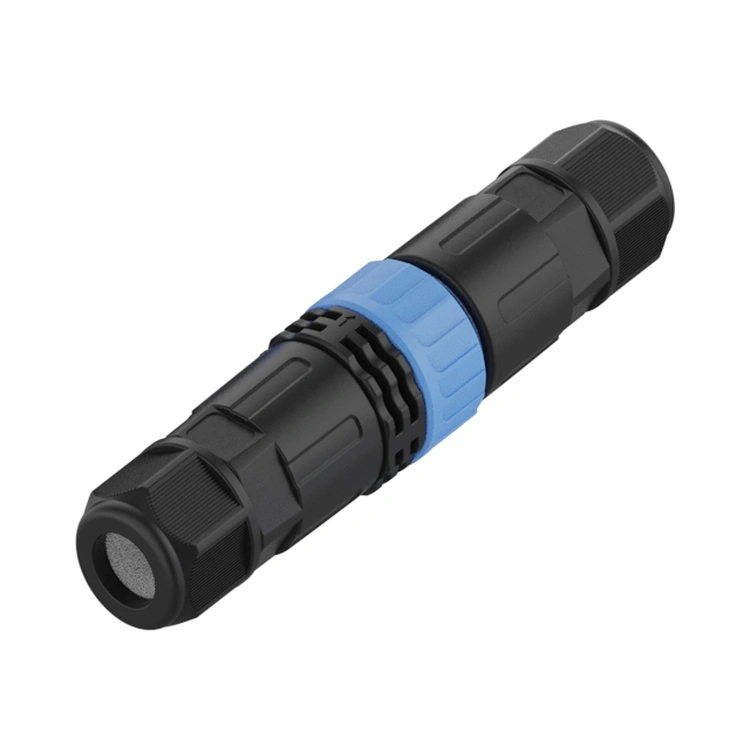

Konektor lampu LED seri Reunion M25 dibuat khusus untuk perlengkapan di atas 1.000W di mana siklus termal (ΔT hingga 145°C) dan guncangan mekanis biasanya menurunkan solusi M20 standar. Tidak seperti salinan generik, seri ini mewajibkan setiap batch produksi untuk:
1) 100% pengujian hipot dan resistansi kontak
2)Uji kedap air IP67 – kedalaman 1m, 30 menit, didokumentasikan dengan rekaman video
3)Validasi kejutan termal – 500 siklus dari -40°C hingga +105°C tanpa relaksasi segel
Protokol pengujian ini secara langsung mengatasi mode kegagalan #1 pada sistem LED luar ruangan: korosi fretting gerakan mikro yang disebabkan oleh goyangan kabel yang disebabkan oleh angin. Mekanisme penguncian berulir (torsi yang disarankan 1,2–1,5Nm) mempertahankan tekanan antarmuka di atas 80N, memastikan kontak yang stabil bahkan ketika dipasang di tiang stadion setinggi 50m.
| Kriteria Seleksi | Konektor Lampu LED Seri Reunion M25 | Seri M20 (Kapasitas Lebih Rendah) | Kemiripan M25 tanpa merek |
| Arus kontinu maks | 30A (per pin daya) | 30A (tetapi turun menjadi 22A pada 85°C) | Klaim 30A, tetapi gagal pada 25A (tidak ada laporan gambar termal) |
| Opsi pin hibrida | 3+2 / 3+5 /3+9 pin | Hanya 2+2 (MOQ khusus 500+) | Tidak ada – cangkang yang hanya memiliki kekuatan |
| IP67 tahan air | Setiap batch – diuji secara mendalam, foto dipertahankan | Berbasis sampel (1 per 1.000) | Tidak didokumentasikan |
| Akomodasi kabel OD | 6–12mm (knurling ramah sarung tangan) | 4–8mm | 5–10mm (penghilang regangan yang buruk) |
| Waktu tunggu (1.000 buah) | 15–20 hari | 4–6 minggu | Tidak dapat diprediksi (sering dropship) |
| Ketertelusuran | Kode batch ERP → sertifikat bahan mentah | Tingkat batch | Tidak ada |
Rekomendasi: Tentukan konektor lampu LED seri Reunion M25 untuk proyek mana pun yang memiliki ROI > 3 tahun dan biaya waktu henti yang tidak direncanakan melebihi $2.000/jam (misalnya, apron bandara, penerangan terowongan keluar).
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Peringkat Saat Ini | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bagian Kawat | 0,75-4,0mm² | 0,75-4,0mm² | 0,5-2,5mm² | 0,5-2,5mm² | 0,25-1,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
5 pin sinyal dalam konfigurasi 3+5 dilindungi secara independen dengan pitch 2,54mm, memberikan redaman crosstalk >40dB pada 250kHz – penting untuk komunikasi dua arah DMX512 RDM. Untuk aplikasi DALI-2, varian 3+2 pin (2 kabel sinyal) mendukung pengalamatan hingga 64 perlengkapan per loop dengan tetap mempertahankan power rail 30A. Panduan pengkabelan praktis untuk penentu:
3+5 pin: Pin 1–3 = L1/L2/L3 (3 fase, masing-masing 20A); Pin 4–5 = DALI +/-; Pin 6–7 = Data DMX+ / data- ; Pin 8 = DMX umum (referensi perisai).
3+2 pin: Pin 1–3 = L/N/PE (fase tunggal 30A atau 3 fase 20A); Pin 4–5 = peredupan 0-10V atau DALI.
Arsitektur hibrid ini mengurangi tenaga kerja lapangan dengan menghilangkan 40% sambungan blok terminal
J: Insulator termoplastik suhu tinggi (UL 94 V-0) mempertahankan kekuatan benturan >6 kJ/m² pada -40°C (diuji sesuai ISO 179). Cincin-O silikon mempertahankan set kompresi <20% setelah 500 siklus start dingin.
Untuk project standar yang dikontrol DALI, kami merekomendasikan konfigurasi 3+2:
3 pin daya (masing-masing 20A) untuk input driver LED.
2 pin sinyal (masing-masing 10A) untuk data DALI .
Hal ini memberikan daya yang cukup untuk luminer dengan watt tinggi dan mendukung komunikasi DALI hingga jarak 300 meter. Untuk kontrol warna multisaluran atau masukan sensor terintegrasi, pilih varian 3+5 atau 3+9. Semua konfigurasi menjaga integritas sinyal untuk protokol DALI, DMX, 0-10V, dan RS-485.
