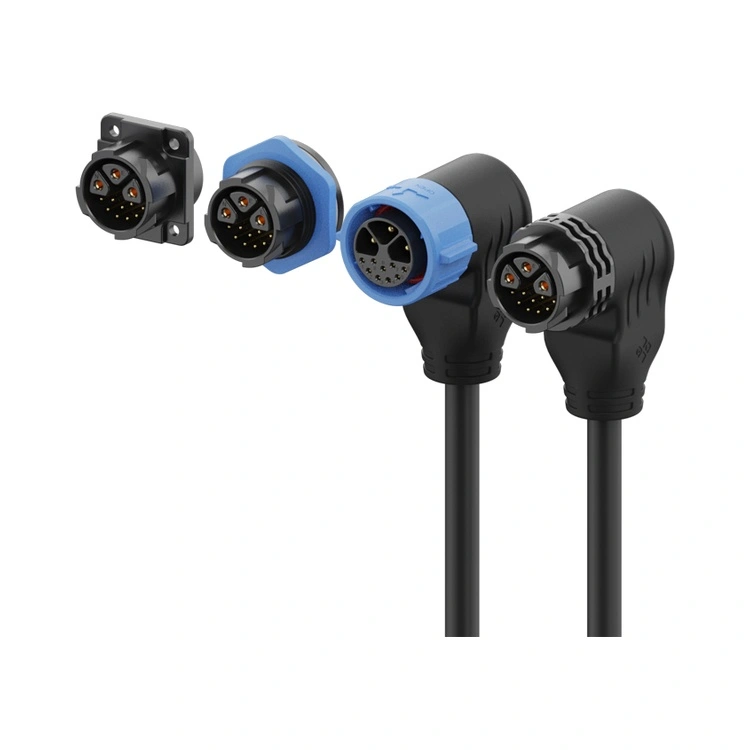

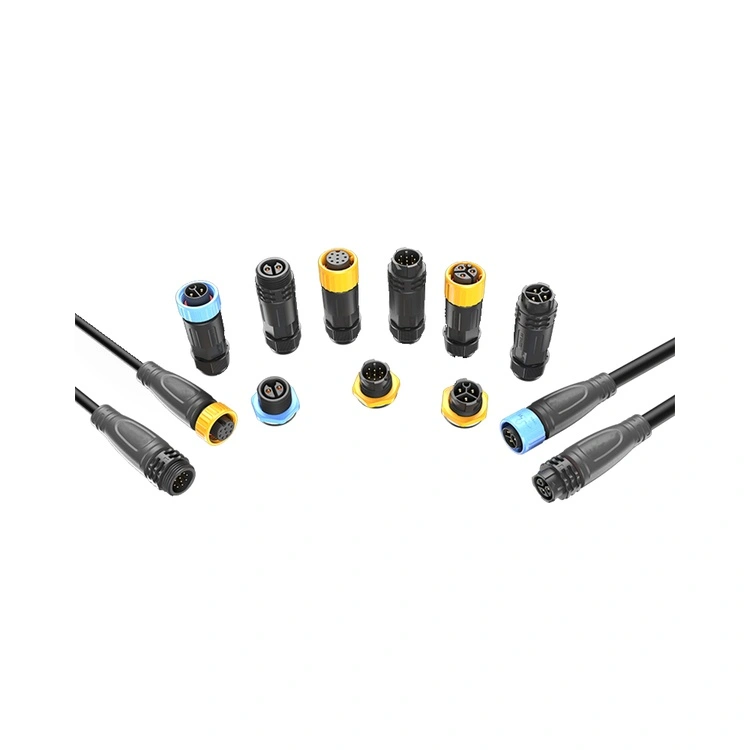

Konektor Tahan Air Seri M25 adalah interkoneksi industri berkapasitas tertinggi di Reunion dalam keluarga seri M, yang dirancang untuk aplikasi di mana penyaluran daya yang besar harus dibarengi dengan perlindungan lingkungan. Konektor melingkar berulir ini menggabungkan antarmuka 25mm yang kokoh dengan penyegelan berperingkat IP67/IP68, sehingga cocok untuk peralatan tugas berat, sambungan motor, sistem distribusi daya, infrastruktur pengisian daya kendaraan listrik, dan instalasi energi terbarukan di mana kelembapan, debu, dan getaran selalu menjadi tantangan.

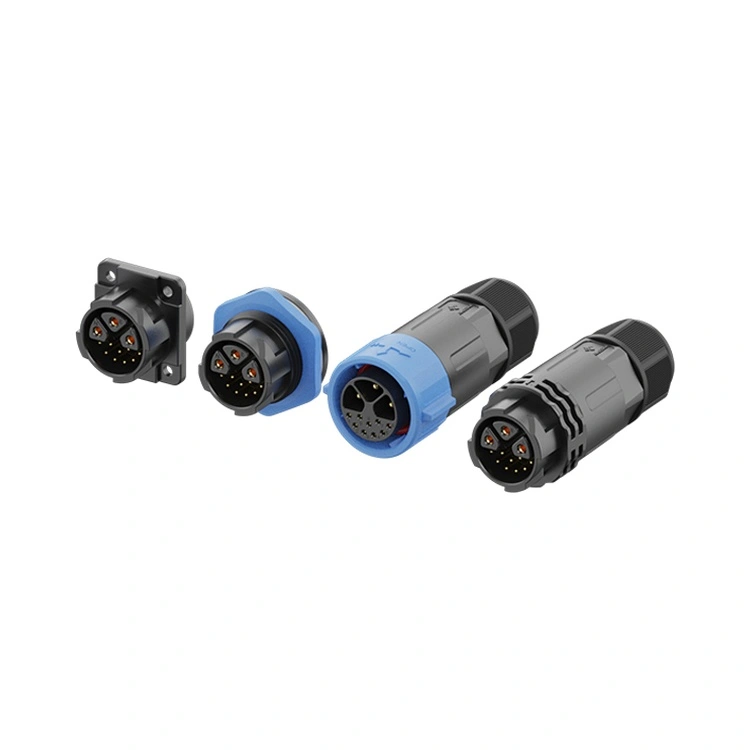

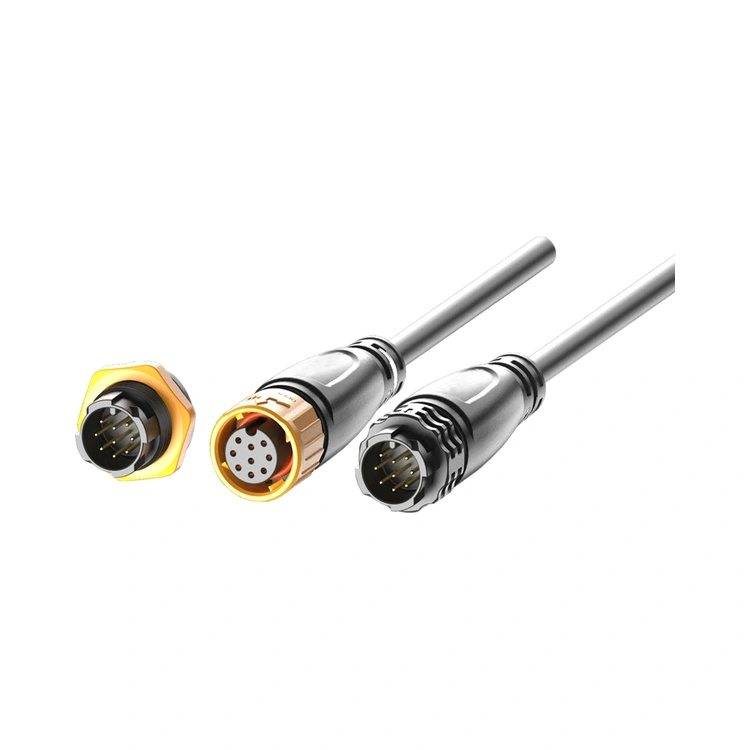

Tersedia dalam konfigurasi 2 hingga 12-pin, termasuk varian sinyal daya hibrid 5, 3+9 pin yang menggabungkan kontak daya arus tinggi dengan kontak sinyal tegangan rendah dalam satu wadah, seri M25 mendukung berbagai aplikasi daya tinggi.
Kontak dibuat dari kuningan dengan pelapisan emas selektif, mempertahankan resistansi kontak yang rendah dan stabil selama ratusan siklus perkawinan. Arus maksimal yang dapat didukung adalah 30A per kontak.

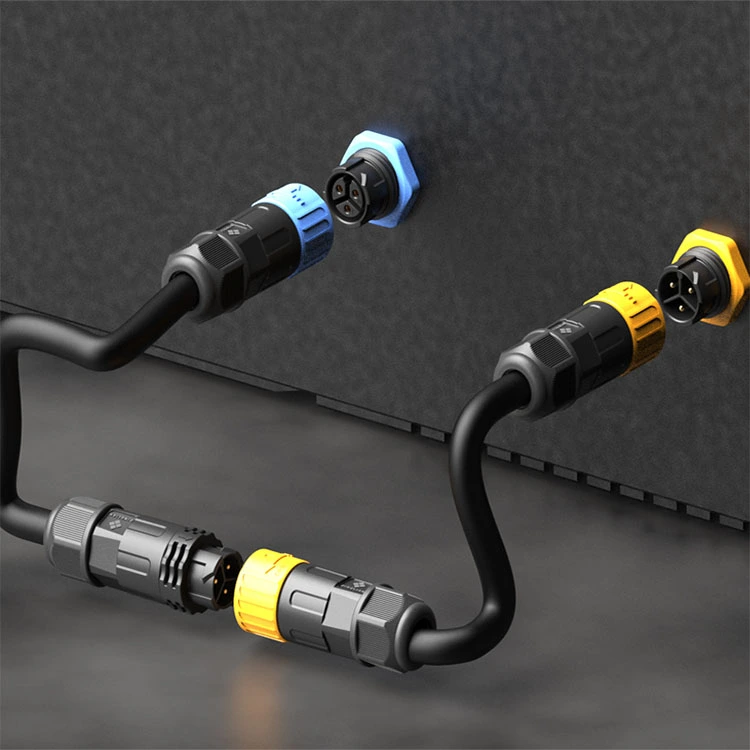

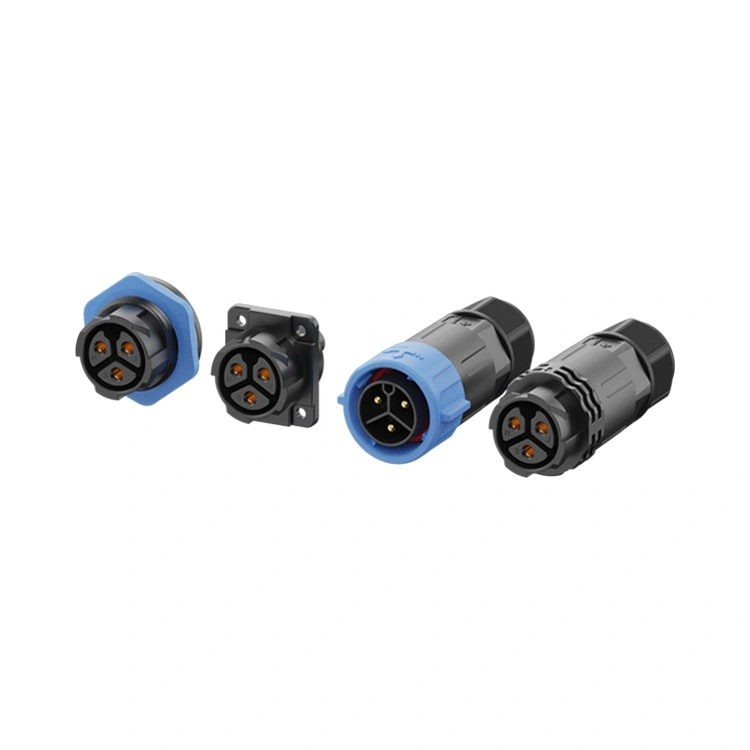

Reunion memproduksi seri M25 melalui proses yang terintegrasi secara vertikal—mulai dari pemesinan presisi hingga perakitan otomatis dan pengujian kelistrikan 100%. Tersedia dalam versi pemasangan panel dan pemasangan kabel dengan solder.
| Fitur | Keuntungan |
| Peringkat Saat Ini hingga 30A | Menangani beban daya tertinggi di seri M—cocok untuk motor berat, pengisi daya EV, dan distribusi daya industri. |
| IP67 tahan air | Tahan terhadap debu, perendaman sementara, dan perendaman dalam waktu lama—dapat diandalkan untuk lingkungan luar ruangan dan pencucian. |
| Opsi Hibrida 3+2, 3+5 ,3+9Pin | Menggabungkan pin daya arus tinggi (hingga 20A) dengan pin sinyal tegangan rendah dalam satu konektor—mengurangi jumlah kabel dan ruang panel. |
| Mekanisme Penguncian Berulir | Perkawinan tahan getaran—mencegah kelonggaran akibat pergerakan alat berat dan siklus termal. |
| Kontak Kuningan Berlapis Emas | Resistensi kontak rendah (≤3mΩ) dan perlindungan korosi—mempertahankan kinerja di lingkungan lembab dan luar ruangan. |
| Isolator Termoplastik Suhu Tinggi | Pengoperasian -40°C hingga +105°C—mencakup kondisi suhu industri dan luar ruangan yang ekstrem. |
| Perumahan Serba Plastik | Bahan termoplastik suhu tinggi-Cocok untuk lingkungan yang keras |
| Beberapa Opsi Penghentian | Solder, dip-solde—beradaptasi dengan metode perakitan yang berbeda. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Peringkat Saat Ini | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bagian Kawat | 0,75-4,0mm² | 0,75-4,0mm² | 0,5-2,5mm² | 0,5-2,5mm² | 0,25-1,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
Suhu Operasional:-40°C ~ +105°C
Peringkat Perlindungan:IP65 / IP67 / IP68 (kondisi kawin)
Bahan Perumahan:Termoplastik suhu tinggi
Bahan Kontak:Kuningan berlapis emas
Resistensi Kontak:≤3mΩ
Siklus Kawin:≥500
Peringkat Mudah Terbakar:UL 94 V-0
Semua bahan sesuai RoHS
| Aspek | Seri Reuni M25 | Merek M25 Eropa Premium | M25 Tanpa Merek Murah |
| Harga | Penetapan harga yang ramah volume | 3-4× lebih tinggi | Lebih murah di muka |
| Peringkat Saat Ini | Hingga 30A | Hingga 25A tipikal | Variabel, sering kali dilebih-lebihkan |
| Opsi Hibrida | 3+2, 3+5,3+9 – standar | Terbatas | Tidak ditawarkan |
| Verifikasi IP67 | Telah diuji perendaman secara batch | Telah diuji secara batch | Tidak terverifikasi |
| Pengujian Listrik 100%. | Setiap unit | Berbasis sampel | Acak atau tidak sama sekali |
| Pelapisan Emas | standar | ≥0,2-0,4µm | Tipis atau tidak sama sekali |
| Ketertelusuran | ERP dapat dilacak dari resin hingga konektor jadi | Ya | Tidak ada |
| Waktu Pimpin | 12-15 hari | 4-8 minggu | Tidak dapat diprediksi |
| MOQ Kustomisasi | Rendah (100 buah) | Tinggi (500+) | Tidak ditawarkan |
| Dukungan Teknis | Respons 24 jam dari tim teknik 10 orang | Bagus tapi lebih lambat | Terbatas |
| Sertifikasi ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya tidak ada |
Keuntungan Reuni: Anda menerima penyegelan IP67 yang terdokumentasi, konfigurasi sinyal daya hibrid, dan peringkat arus hingga 30A—semuanya dengan harga hemat, tanpa biaya premium dari merek Eropa.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu—desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan—pengurangan limbah yang terverifikasi dan praktik berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis—berlaku untuk M25 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya—kepatuhan terhadap Petunjuk UE. |
| Pertimbangan | M20 | M25 |
| Arus Maksimum | 20A | 30A |
| Kekokohan Mekanik | Standar | Lebih kuat—cangkang lebih besar, dinding lebih tebal |
| Kapasitas Kabel | Hingga 2,0mm² | Hingga 4,0mm² |
| Ruang Panel | Lebih kompak | Membutuhkan potongan yang lebih besar |
| Opsi Hibrida | TIDAK | 3+2, 3+5,3+9 |
Pilih M25 ketika:
Anda memerlukan ketahanan mekanis maksimum untuk aplikasi tugas berat.
Aplikasi Anda melibatkan kabel yang lebih besar atau tekanan mekanis yang lebih tinggi.
Anda memerlukan cangkang terbesar agar mudah ditangani dengan tangan bersarung.
Ruang panel Anda memungkinkan potongan 25mm yang lebih besar.
Pilih M20 kapan ruang panel terbatas atau penerapannya tidak memerlukan ketahanan mekanis tambahan.
Ya—seri M25 sangat cocok untuk infrastruktur pengisian daya kendaraan listrik, khususnya untuk:
Stasiun pengisian AC.
Pengisi daya terpasang (arus DC sedang).
Antarmuka sistem manajemen baterai (daya + sinyal).
Peringkat arus 30A M25, penyegelan IP67, dan konfigurasi sinyal daya hibrid menjadikannya pilihan praktis untuk banyak aplikasi pengisian daya kendaraan listrik. Untuk pengisian cepat DC (100A+), kami merekomendasikan konektor industri lebih besar yang dirancang khusus untuk aplikasi DC arus tinggi.
Untuk mencapai dan mempertahankan penyegelan IP67, Reunion merekomendasikan:
Torsi kawin – Kencangkan mur kopling dengan tangan hingga cincin-O menyentuh permukaan panel, lalu berikan torsi tambahan sebesar 1,2-1,5Nm menggunakan kunci momen. Jangan melebihi 1,8Nm.
Pemeriksaan cincin-O – Ganti O-ring jika terlihat perubahan bentuk, retak, atau pengerasan.
Jadwal penggantian – Untuk aplikasi berat (pencucian harian, paparan di luar ruangan), ganti O-ring setiap tahun. Untuk lingkungan industri standar, setiap 2-3 tahun.
Jari-jari tikungan kabel– Pertahankan diameter kabel minimal 5× pada entri konektor.
Orientasi kabel– Untuk aplikasi luar ruangan/pencucian, arahkan pintu keluar kabel ke bawah untuk mencegah penggumpalan cairan di dekat antarmuka segel.
