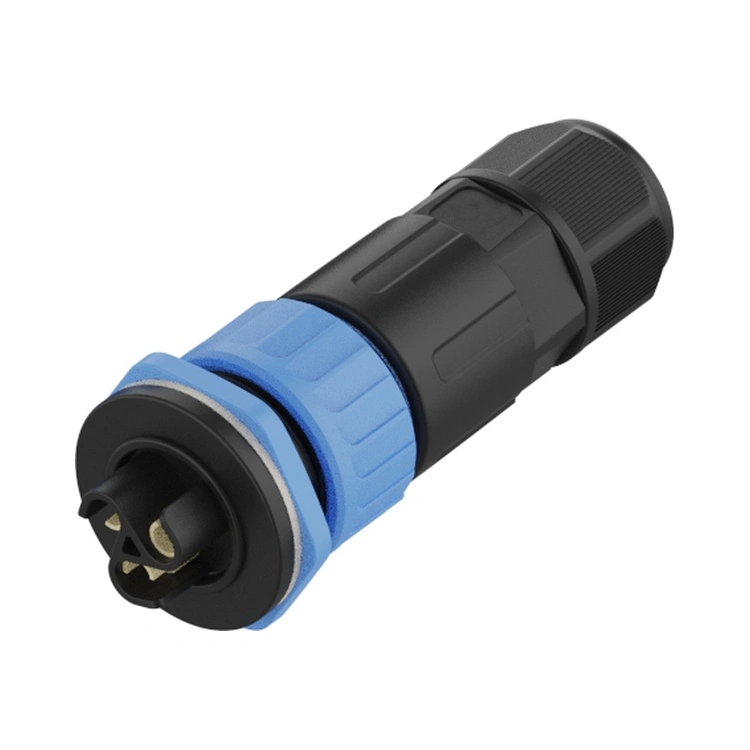

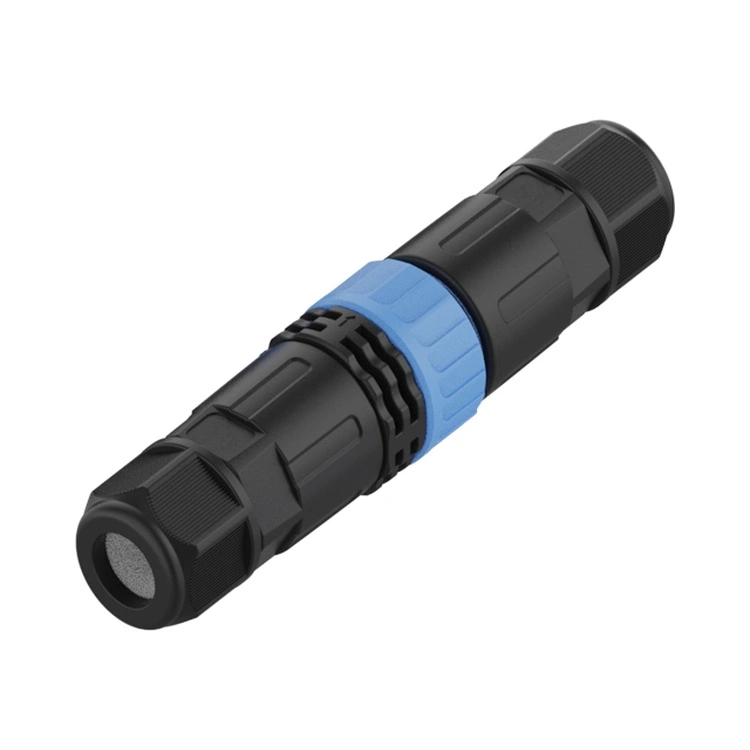

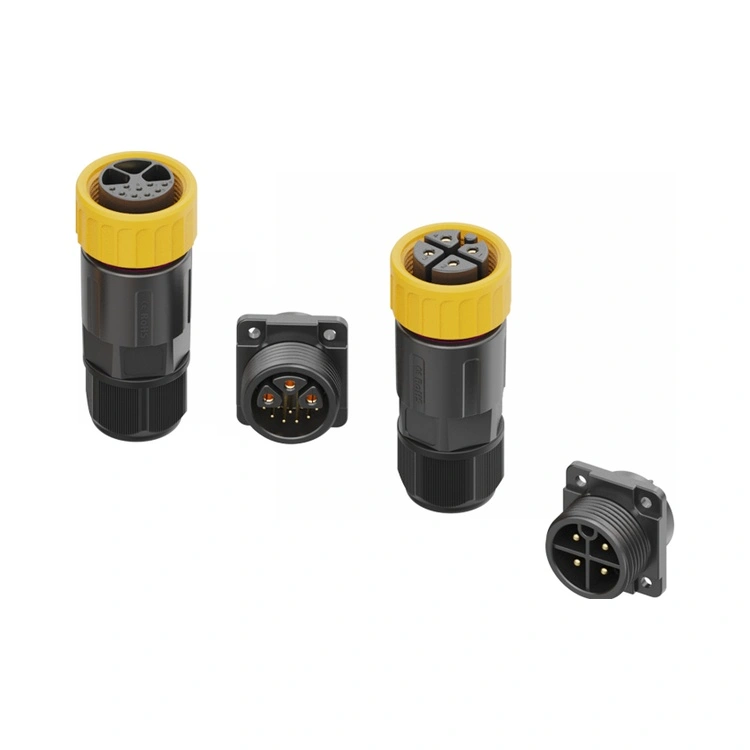

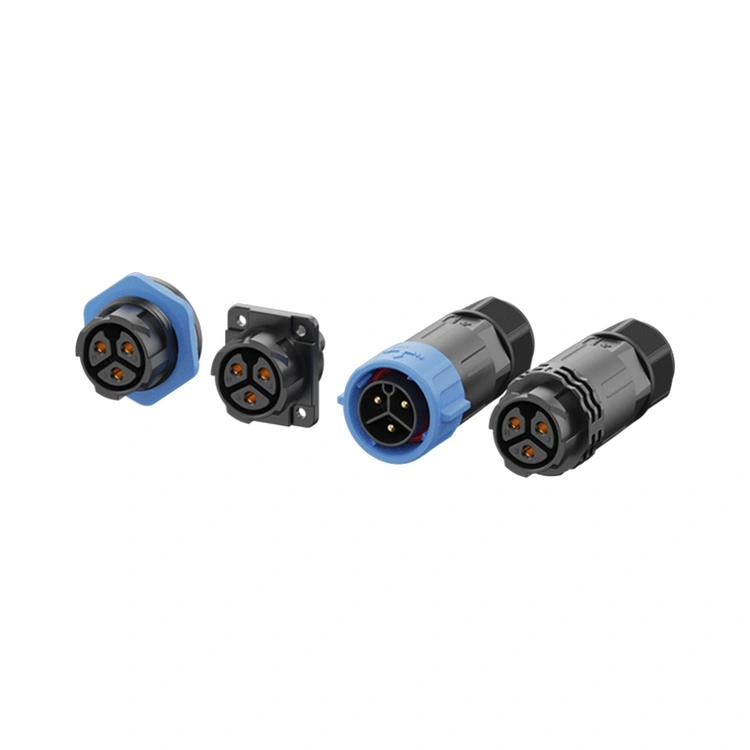

Konektor Tahan Air Plastik Seri M25 adalah interkoneksi tahan korosi arus tinggi andalan Reunion, yang dirancang untuk aplikasi di mana penyaluran daya yang besar (hingga 30A) harus berdampingan dengan kondisi lingkungan yang agresif. Konektor melingkar berulir ini menggabungkan antarmuka 25mm yang kokoh dengan tahan air Ip67/IP68 dan housing termoplastik PA66 berkekuatan tinggi yang secara inheren tahan korosi—tidak berkarat, tidak ada oksidasi, dan tidak ada degradasi pelapisan.
Tersedia dalam konfigurasi 2 hingga 12-pin, termasuk varian sinyal daya hibrid
, seri M25 mendukung pengiriman daya arus tinggi (hingga 20A) dan sinyal kontrol tegangan rendah dalam satu konektor.
Mekanisme penguncian berulir untuk memastikan keandalan perkawinan yang konsisten selama ratusan siklus, sementara kontak dibuat dari kuningan dengan pelapisan emas selektif untuk menjaga resistansi kontak rendah. Reunion memproduksi seri plastik M25 melalui proses yang terintegrasi secara vertikal—mulai dari pencetakan injeksi presisi hingga perakitan otomatis dan pengujian kelistrikan 100%.
| Fitur | Keuntungan |
| Perumahan PA66 Tahan Korosi | Tidak berkarat, tidak ada oksidasi—dirancang untuk lingkungan yang terkena semprotan garam, laut, dan bahan kimia. |
| Pengurangan Berat Badan Hingga 60%. | Jauh lebih ringan dibandingkan kuningan—mengurangi beban struktural pada peralatan dan braket pemasangan. |
| Peringkat Saat Ini hingga 30A | Menangani beban daya tertinggi di seri M—cocok untuk motor berat, pengisi daya EV, dan distribusi daya. |
| IP67/IP68 tahan air | Tahan terhadap perendaman terus menerus—dapat diandalkan untuk instalasi lepas pantai, pesisir, dan rawan banjir. |

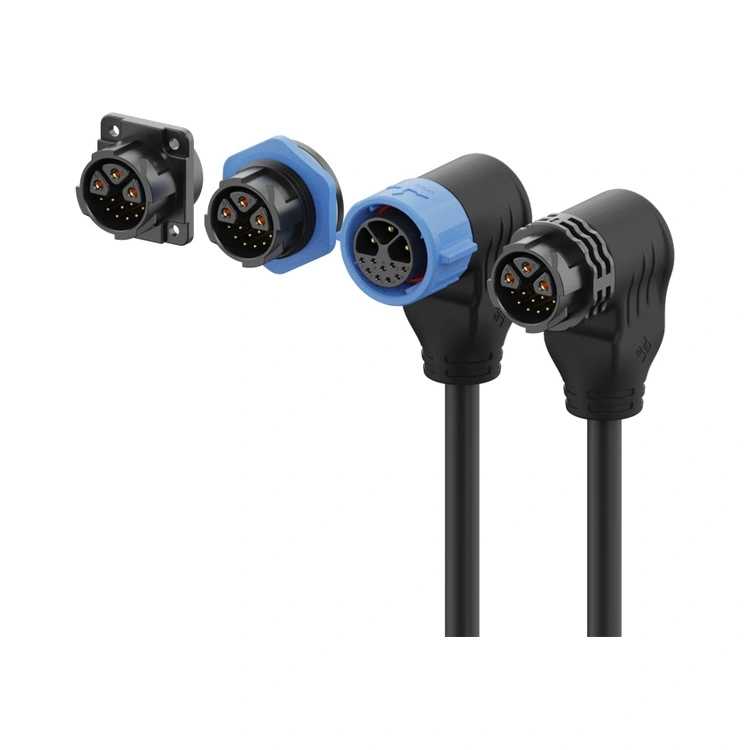

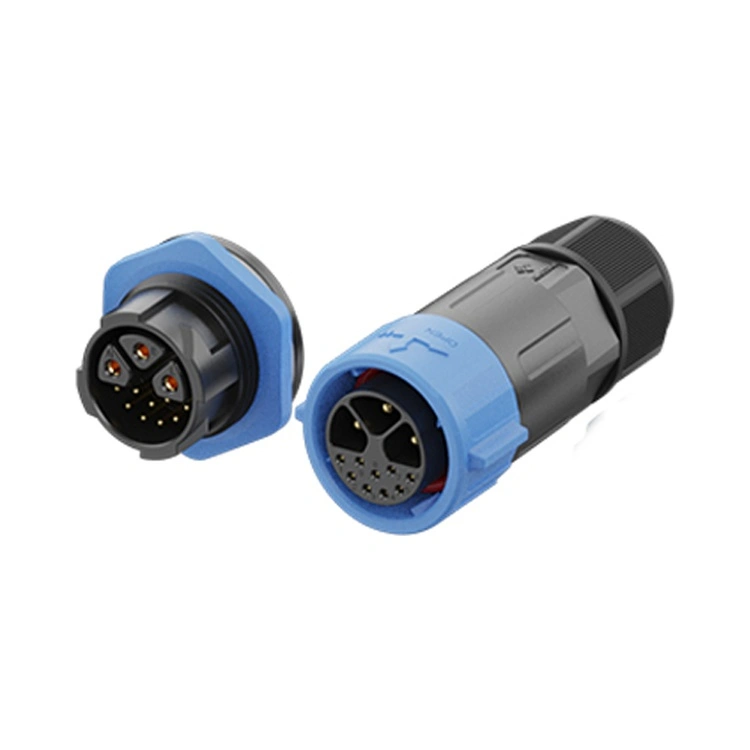

| Konfigurasi Hibrid 3+2, 3+5 ,3+9 | Menggabungkan 3 pin daya arus tinggi (hingga 20A) dengan 2 atau 5 atau 9 pin sinyal—mengurangi jumlah kabel dan ruang panel. |
| Kontak Kuningan Berlapis Emas | Resistensi kontak rendah (≤3mΩ) dan perlindungan korosi—mempertahankan kinerja di lingkungan lembab. |
| Penguncian Berulir | Perkawinan tahan getaran—mencegah kelonggaran akibat pergerakan alat berat dan siklus termal. |
| Pengoperasian -40°C hingga +105°C | Kisaran suhu yang luas mencakup kondisi industri, kelautan, dan luar ruangan yang ekstrem. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Peringkat Saat Ini | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bagian Kawat | 0,75-4,0mm² | 0,75-4,0mm² | 0,5-2,5mm² | 0,5-2,5mm² | 0,25-1,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
Suhu Operasional:-40°C ~ +105°C
Peringkat Perlindungan:IP65 / IP67 / IP68 (kondisi kawin)
Bahan Perumahan:PA66
Bahan Kontak:Kuningan berlapis emas
Resistensi Kontak:≤3mΩ
Siklus Kawin:≥500
Berat:Sekitar 60% lebih ringan dibandingkan konektor kuningan sejenis
Peringkat Mudah Terbakar:UL 94 V-0
Semua bahan sesuai RoHS
| Aspek | Seri Plastik Reunion M25 | Konektor M25 Logam | Merk Konektor Plastik Premium |
| Ketahanan Korosi | Luar biasa – PA66 | Tergantung pada pelapisan – risiko karat pada semprotan garam | Variabel |
| Berat | Hingga 60% lebih ringan | Berat – ketegangan meningkat | Mirip dengan Reuni |
| Harga | Penetapan harga yang ramah volume | 3-4× lebih tinggi | 2-3× lebih tinggi |
| Peringkat Saat Ini | Hingga 30A | Hingga 30A | Biasanya lebih rendah |
| Opsi Hibrida | 3+2, 3+5 ,3+9pin | Terbatas | Terbatas |
| Pengujian Listrik 100%. | Setiap unit | Berbasis sampel | Berbasis sampel |
| Ketertelusuran | ERP dapat dilacak | Ya | Ya |
| Waktu Pimpin | 15-17 hari | 4-8 minggu | 4-6 minggu |
| MOQ Kustomisasi | Rendah (100 buah) | Tinggi (500+) | Tinggi (500+) |
| Sertifikasi ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya 9001 |
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu—desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan—pengurangan limbah yang terverifikasi dan praktik berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis—berlaku untuk M25 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya—kepatuhan terhadap Petunjuk UE. |
Lini produksi konektor plastik M25 Reunion beroperasi di bawah kontrol proses yang ketat. Tahan air IP67 diverifikasi pada setiap batch produksi melalui pengujian perendaman aktual (1m, 30 menit). Catatan pengujian, sertifikat bahan, dan laporan inspeksi disimpan untuk setiap batch.
Nilai konektor plastik M25 saat ini ditentukan oleh sistem kontak dan pengukur kawat, bukan material wadahnya. Rumah PA66 adalah termoplastik suhu tinggi dengan suhu defleksi panas melebihi 200°C—jauh di atas rentang pengoperasian konektor -40°C hingga +105°C. Kontaknya sendiri terbuat dari kuningan dengan lapisan emas, dan nilai arus (hingga 30A) divalidasi melalui pengujian kenaikan suhu sesuai IEC 60512. Dalam pengujian kami, kenaikan suhu konektor plastik M25 pada arus pengenal berada dalam batas yang sama dengan konektor logam yang setara. Konduktivitas termal housing yang lebih rendah dikompensasi oleh geometri isolator yang dioptimalkan dan desain kontak yang menghilangkan panas secara efektif melalui konduktor kabel dan antarmuka panel.
Ya—konektor plastik M25 sangat cocok untuk aplikasi pengisian daya kendaraan listrik, khususnya:
Stasiun pengisian AC dipasang di pantai atau lokasi dengan kelembapan tinggi.
Pengisi daya terpasang yang memerlukan interkoneksi tahan korosi.
Antarmuka manajemen baterai menggabungkan daya dan sinyal.
Sifat tahan korosi pada housing PA66 sangat berharga untuk pengisi daya kendaraan listrik yang dipasang di wilayah pesisir (semprotan garam), lingkungan perkotaan (garam di jalan raya di musim dingin), atau kawasan industri (paparan bahan kimia). Penyegelan IP68 melindungi dari hujan dan pencucian. Untuk pengisian cepat DC (100A+), kami merekomendasikan konektor industri yang lebih besar yang dirancang khusus untuk aplikasi DC arus tinggi.
