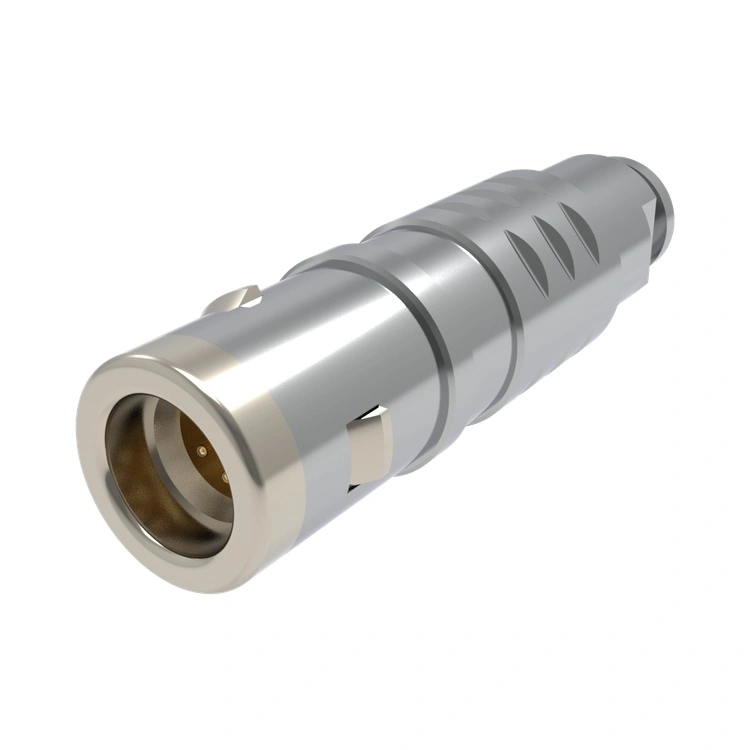

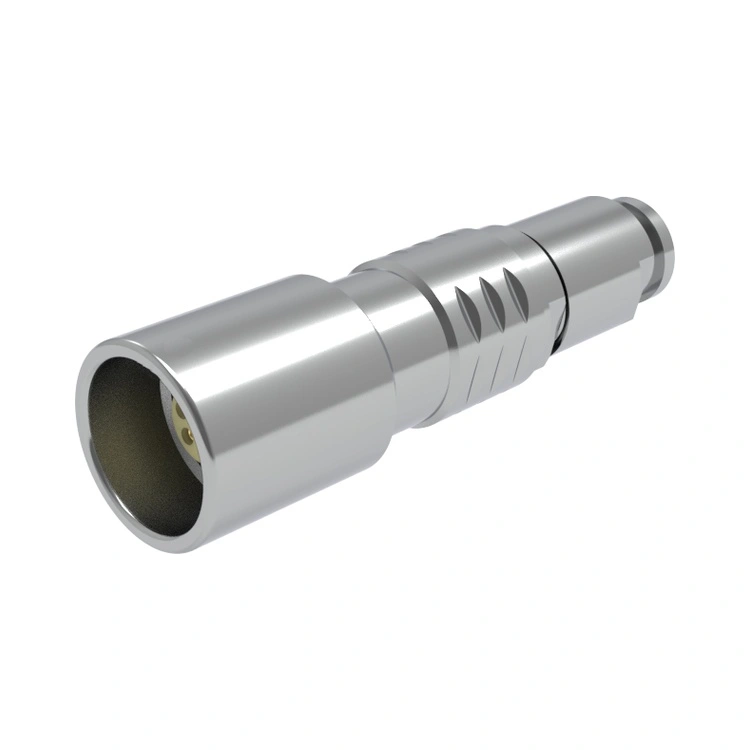

Konektor dorong-tarik Logam seri E mewakili pendekatan strategis Reunion terhadap interkoneksi profesional untuk tim teknik yang sadar biaya. Menghilangkan embel-embel yang tidak penting sambil tetap mempertahankan ciri utama kualitas — penguncian mandiri yang andal dengan umpan balik yang dapat didengar, konstruksi seluruhnya logam untuk pelindung EMI mendasar, dan sistem kontak yang mampu mencapai 5.000+ siklus perkawinan. Kisaran suhu standarnya -45°C hingga +125°C mencakup sebagian besar aplikasi lingkungan terkendali, kedap air IP67 cocok untuk penggunaan di luar ruangan. Manufaktur Reunion yang terintegrasi secara vertikal — mulai dari pemesinan CNC presisi internal hingga pengujian kelistrikan otomatis — menurunkan biaya produksi tanpa mengurangi kualitas. Untuk OEM yang memproduksi monitor pasien, instrumen laboratorium, atau kontrol industri bervolume tinggi, konektor tarik dorong Logam seri E memberikan kinerja penting yang Anda perlukan sekaligus mempertahankan struktur margin Anda. Setiap unit didukung oleh garansi 12 bulan dan kemampuan penelusuran ERP penuh, sehingga memastikan integrasi bebas risiko ke dalam rantai pasokan Anda.
Seri E berfokus pada penyediaan fungsi konektor paling penting dengan harga paling kompetitif, dengan keandalan dan transparansi rantai pasokan yang terdokumentasi.
| Fitur | Keuntungan |
| Desain yang Direkayasa Nilai | Mempertahankan semua fungsi tarik-ulur yang penting sekaligus menghilangkan spesifikasi berlebih yang mahal — ideal untuk pengadaan OEM dalam jumlah besar. |
| Pengunci Dorong-Tarik yang Andal | Perkawinan satu tangan yang cepat dengan konfirmasi kunci taktil dan suara, mengurangi waktu pemasangan dan kesalahan pengguna di jalur perakitan. |
| Konstruksi Semua Logam | Memberikan perlindungan EMI mendasar dan ketahanan mekanis dengan biaya yang lebih murah dibandingkan desain khusus. |
| Penghentian Fleksibel | Kontak solder dan PCB mengakomodasi metode perakitan dan jenis kabel yang berbeda — sampel tersedia dengan waktu tunggu 5–7 hari. |
| Standar Toleransi Lingkungan | Rentang pengoperasian -45°C hingga +125°C mencakup sebagian besar lingkungan dalam ruangan industri, komersial, dan medis. |
| Daya Tahan Terbukti | >5.000 siklus perkawinan dengan resistansi kontak yang konsisten (≤5mΩ awal) — dapat diandalkan untuk peralatan yang tahan lama. |
| Tidak Ada Pilihan yang Tidak Perlu | Lini produk yang disederhanakan berarti pengiriman lebih cepat (15-20 hari untuk pesanan produksi) dan biaya penyimpanan inventaris lebih rendah. |
Konektor tarik dorong logam seri E adalah jawaban pasti Reunion terhadap kebutuhan pasar akan konektor melingkar "tanpa embel-embel, semua kinerja" yang membuat interkoneksi berkualitas terjangkau untuk aplikasi sehari-hari — kini dengan persyaratan garansi yang transparan dan kebijakan pengembalian tanpa syarat untuk pembeli OEM yang memenuhi syarat.
Konektor dorong-tarik Logam seri E dibuat khusus untuk aplikasi yang mengutamakan pengoptimalan biaya, namun keandalan koneksi tidak dapat dikompromikan.
Peralatan Medis - Pemantauan diagnostik, sistem bedah
Kontrol Industri – Modul I/O PLC, panel operator, dan sensor sistem konveyor.
Instrumen Laboratorium – Spektrofotometer, sentrifugal, dan ruang uji suhu.
Peralatan Komunikasi – Sakelar jaringan, interkoneksi rak stasiun pangkalan, dan router audio siaran.
Sistem Keamanan – Interkoneksi kamera pengintai, panel kontrol akses, dan modul sistem alarm.
| Parameter | Spesifikasi |
| Bahan Cangkang | Kuningan berlapis nikel (standar); |
| Ukuran Cangkang | 0, 1 |
| Kontak | 2 hingga 6 pin |
| Siklus Kawin | >5.000 operasi |
| Kisaran Suhu | -45°C ~ +125°C |
| Pelindung EMI | Perumahan yang seluruhnya terbuat dari logam menyediakan pelindung dasar |
| Perlindungan Masuknya | IP67l |
| Ketahanan Semprotan Garam | >48 jam |
| Getaran | 10–2000Hz, 10g |
| Kejutan Mekanis | 100g, 6ms |
| Hubungi Resistensi | ≤5mΩ (awal) |
| Resistensi Isolasi | ≥5000MΩ (pada 500VDC) |
| Gaya Penghentian | Solder, dan PCB (lurus atau sudut kanan) |
Semua konektor seri E mematuhi RoHS dan menjalani pengujian kelistrikan 100% (kontinuitas, isolasi, kekuatan dielektrik) sebelum pengiriman. Kontrol proses statistik (SPC) Reunion memastikan konsistensi dimensi di seluruh proses bervolume tinggi. Tersedia lembar data pengujian lengkap dan model LANGKAH 3D— memungkinkan tim teknik Anda memvalidasi kesesuaian mekanis tanpa menunggu sampel fisik.
| Barang | Detil |
| Kemasan Standar | Tas anti-statis dengan perlindungan rongga individu; karton bergelombang yang diperkuat. |
| Kemasan Massal | Tersedia untuk pesanan volume tinggi (500+ buah) – kemasan baki atau gulungan untuk mendukung perakitan pengambilan dan tempat otomatis. |
| Pelabelan | Pelabelan nomor bagian standar dan kode batch; pelabelan khusus tersedia berdasarkan permintaan. |
| Waktu Pimpin | Sampel: 7–107 hari; Pesanan produksi: 15–20 hari (lini produk yang disederhanakan memungkinkan penyelesaian lebih cepat). |
| Metode Pengiriman | Massal: angkutan laut atau udara; Sampel: ekspres (DHL, FedEx, TNT, UPS, EMS). |
| Ketentuan Pengiriman | EXW, FCA, FOB, CIF, CPT — fleksibel sesuai preferensi pengadaan Anda. |
| Jaminan | Garansi standar 12 bulan terhadap cacat produksi; cakupan tambahan opsional tersedia untuk kemitraan manufaktur kontrak. |
| Aspek | Seri Reuni F | Seri Sebanding Eropa/AS pada umumnya | Alternatif Berbiaya Rendah yang Khas |
| Harga | ~1/3 dari merek premium | Biaya premium | Bervariasi, seringkali tidak konsisten |
| Kualitas | Produksi yang konsisten dan bersertifikat ISO 13485:2016 | Tinggi | Variasi batch-to-batch yang tidak tersertifikasi |
| Kesesuaian | Dapat dipertukarkan dengan sistem utama (alternatif LEMO/ODU) | Hak milik | Seringkali dimensi non-standar |
| MOQ | Tidak ada MOQ untuk item standar; MOQ rendah untuk kustom | MOQ Tinggi (500+) | MOQ rendah tetapi dukungan buruk |
| Waktu Pimpin | Biasanya 15-20 hari | 4–8 minggu | Variabel, tidak dapat diandalkan |
| Ketertelusuran | Ketertelusuran ERP penuh dari ingot hingga barang jadi | Ya | Tidak ada atau terbatas |
| Pengalaman Pabrik | 15 tahun manufaktur internal di fasilitas Dongguan 3.000㎡ | Seringkali dialihdayakan | Bengkel kecil |
| Jaminan Kualitas | 100% diuji, didokumentasikan, dengan laporan yang dapat diunduh | Ya | Pengujian acak atau tanpa pengujian |
| Perlindungan Pembeli | Garansi 24 bulan + kebijakan pengembalian | Bervariasi | Tidak ada garansi atau ketentuan yang tidak jelas |
Seri E menempati posisi unik: menawarkan konsistensi manufaktur kelas premium dan kompatibilitas terdokumentasi dengan harga yang mendekati alternatif anggaran. Anda tidak mengorbankan kualitas demi biaya — Anda cukup menghilangkan fitur yang tidak diperlukan, didukung oleh garansi yang melindungi lini produksi Anda.
Pemesinan CNC – Mesin bubut otomatis berkecepatan tinggi menghasilkan cangkang dengan toleransi ±0,02 mm.
Pelapisan – Pelapisan cangkang dan pelapisan emas selektif kontak pada jalur otomatis dengan pemantauan konsentrasi rendaman.
Cetakan Injeksi – Insulator yang dibentuk dari plastik rekayasa.
Perakitan – Saluran semi-otomatis dengan inspeksi penglihatan untuk penyelarasan kontak dan gaya penyisipan.
Pengujian – Verifikasi kelistrikan 100% (kontinuitas, isolasi, kekuatan dielektrik) dengan pencatatan data untuk setiap batch.
Pengemasan – Kantong vakum antistatis dengan pengering; pengemasan massal untuk jalur perakitan otomatis bervolume tinggi.
J: Ya — di sebagian besar konfigurasi standar, konektor tarik dorong Logam seri E dirancang secara mekanis dan elektrik dengan mempertimbangkan pertukaran untuk faktor bentuk konektor melingkar yang paling umum. Reunion menyimpan dokumentasi referensi silang untuk seri utama Eropa dan AS. Namun, karena merek premium terkadang menggunakan jarak kontak atau posisi kunci yang dipatenkan, kami selalu menyarankan untuk mengirimkan gambar konektor atau nomor komponen yang ada untuk verifikasi. Tim teknik kami akan mengonfirmasi kompatibilitas dan, jika diperlukan, melakukan penyesuaian untuk memastikan penggantian langsung tanpa modifikasi PCB atau panel. Kami telah berhasil memberikan alternatif seri F kepada lebih dari 300 OEM dengan laporan validasi terdokumentasi yang tersedia berdasarkan permintaan.
J: Tentu saja tidak. Seri E mencapai efisiensi biaya melalui penyederhanaan desain dan pemilihan material, bukan pengurangan kualitas. Kami menggunakan sistem manajemen mutu ISO 13485:2016 yang sama di semua lini produk. Setiap konektor seri E menjalani pengujian kelistrikan 100% (resistansi kontak, insulasi, ketahanan dielektrik) dan pengujian mekanis berbasis sampel (gaya kawin, retensi). Penghematan bahan berasal dari penggunaan kuningan dibandingkan paduan yang lebih mahal, pemilihan ketebalan pelapisan standar dibandingkan ketebalan yang ditentukan secara berlebihan, dan mengurangi langkah penyelesaian kosmetik — semuanya tanpa mempengaruhi kinerja fungsional atau daya tahan. Sistem ERP kami memberikan ketertelusuran penuh mulai dari bahan mentah hingga barang jadi, sama seperti seri premium kami. Anda dapat mengunduh laporan pengujian terbaru, sertifikat material, dan model 3D kami langsung dari perpustakaan teknis kami.
