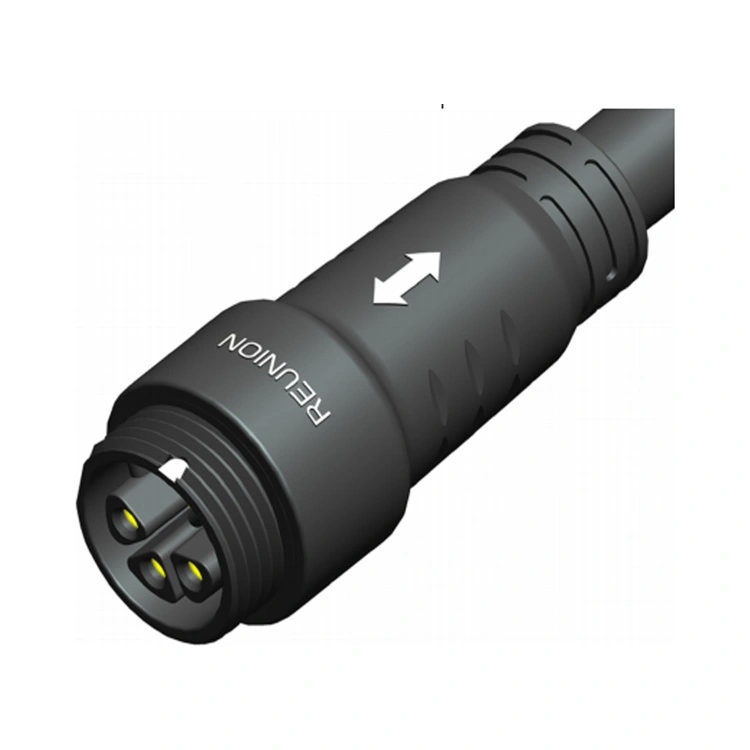

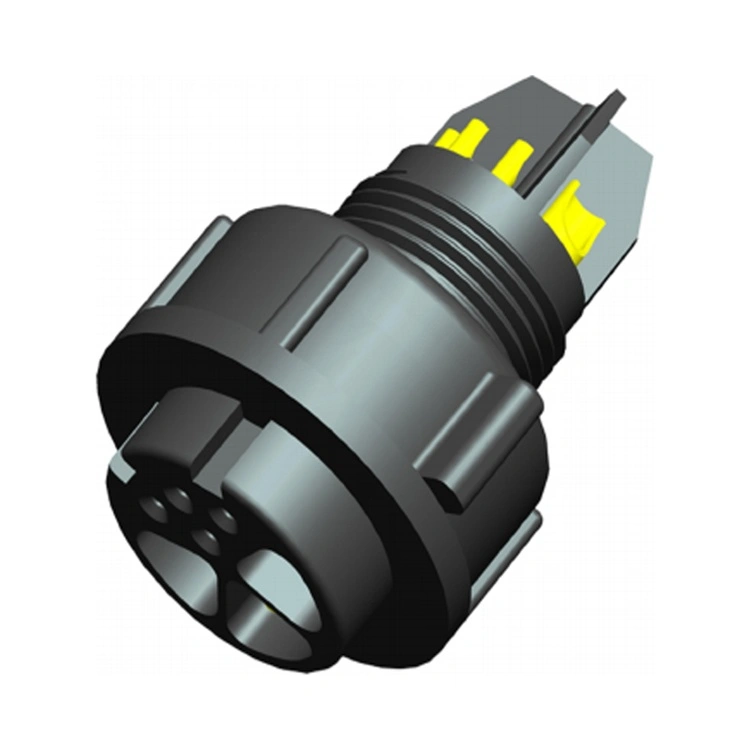

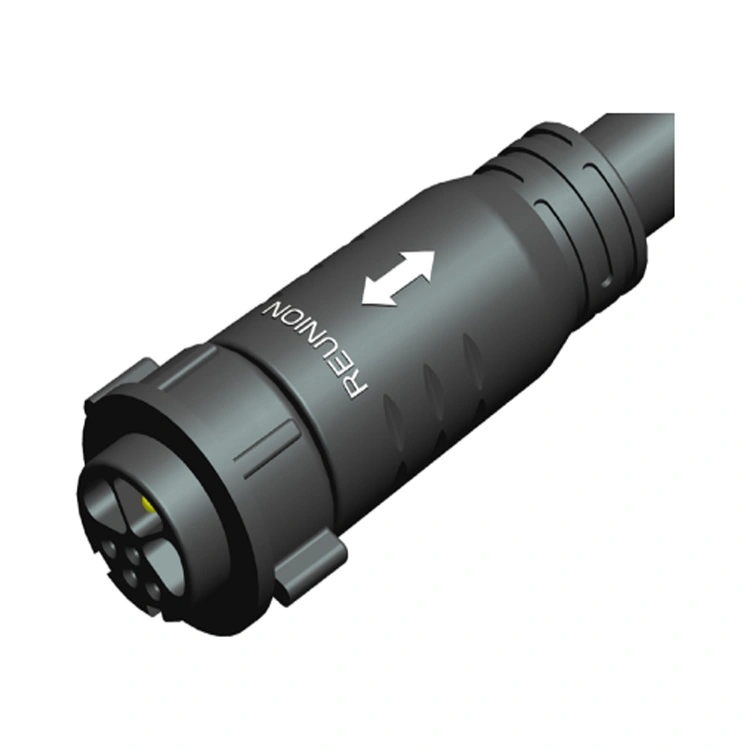

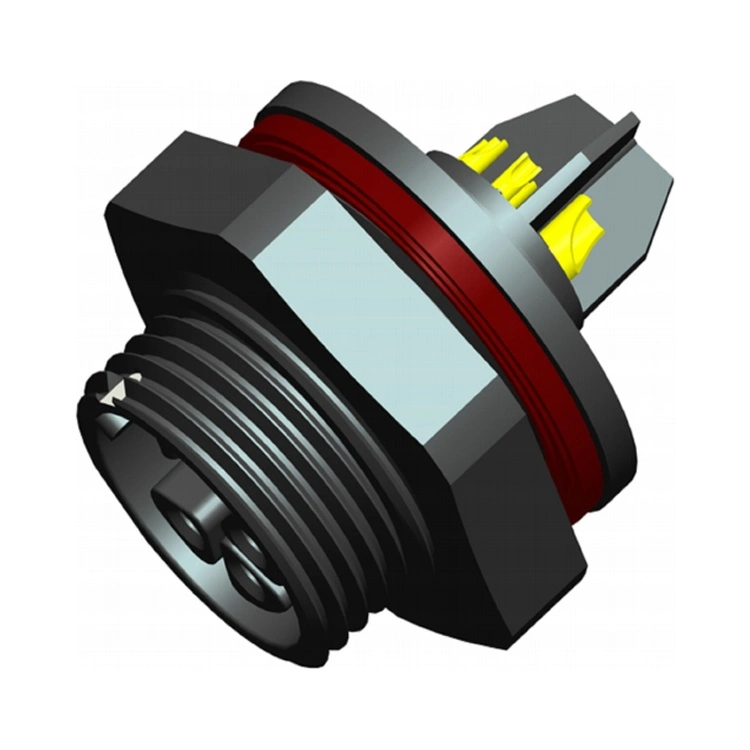

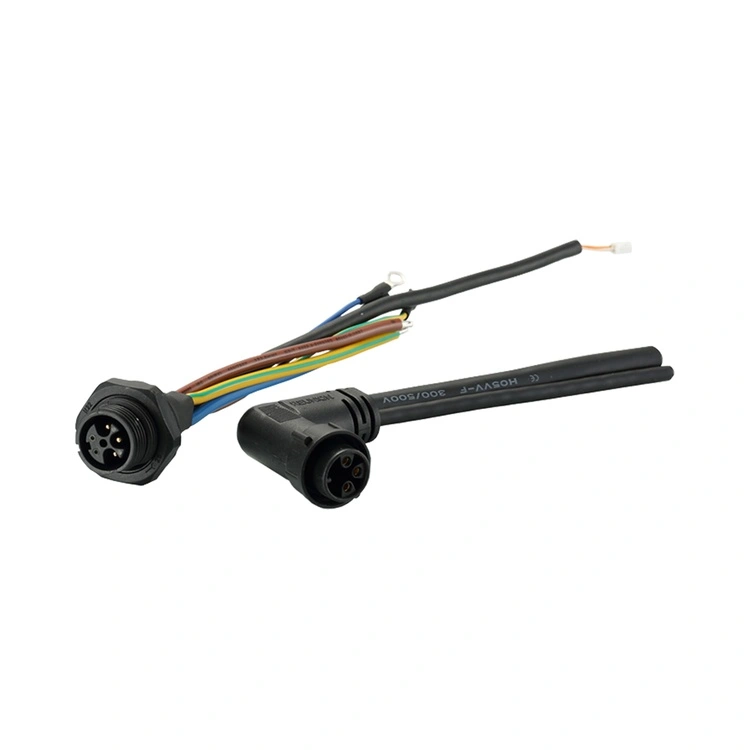

Konektor Hibrid Daya & Sinyal Seri M adalah solusi interkoneksi terintegrasi Reunion untuk aplikasi yang memerlukan transmisi daya dan data dalam satu wadah kompak. Konektor ini menggabungkan penyegelan lingkungan yang kuat dan mekanisme penguncian berulir dari seri M dengan konfigurasi kontak sinyal daya hibrid—menghilangkan kebutuhan akan kabel daya dan sinyal terpisah.
Kontak daya dirancang untuk koneksi yang aman dan resistansi rendah dengan pengukur kabel hingga 14 AWG, sedangkan kontak sinyal dilindungi dan diposisikan untuk meminimalkan crosstalk. Reunion memproduksi seri M melalui proses yang terintegrasi secara vertikal—mulai dari pemesinan presisi hingga perakitan otomatis dan pengujian kelistrikan 100%. Bagi para insinyur yang merancang peralatan industri kompak, robotika, atau sistem otomatis, konektor ini memberikan solusi yang andal dan efisien yang mengurangi kompleksitas perkabelan dan kebutuhan ruang panel.
| Fitur | Keuntungan |
| Daya dan Sinyal dalam Satu Konektor | Menggabungkan pengiriman daya (hingga 22A) dan transmisi sinyal dalam satu antarmuka—mengurangi ruang panel, jumlah kabel, dan waktu pemasangan. |
| Penyegelan Lingkungan IP67 | Kedap debu dan terlindungi dari perendaman sementara—dapat diandalkan untuk lingkungan industri, pencucian, dan luar ruangan. |
| Mekanisme Penguncian Berulir | Perkawinan tahan getaran—mencegah pemutusan sambungan yang tidak disengaja dalam aplikasi getaran tinggi. |
| Beberapa Konfigurasi Sinyal Daya | Seri 1M 2+4Pin, 7Pin dan 9Pin Seri 2M 3+2, 3+4Pin, dan 9Pin—beradaptasi dengan kebutuhan daya dan sinyal yang berbeda. |
| Kontak Berlapis Emas | Ketahanan kontak yang rendah dan perlindungan korosi—mempertahankan kinerja selama ratusan siklus perkawinan. |
| Pengoperasian -40°C hingga +105°C | Kisaran suhu yang luas mencakup kondisi industri dan luar ruangan yang ekstrim. |
| Opsi Pengakhiran yang Fleksibel | Solder, solder celup, dan PCB—beradaptasi dengan metode perakitan yang berbeda. |
| Parameter | seri 1M | seri 2M |
| Konfigurasi Kontak | 2+4pin, 7pin, 8pin | 3+2pin, 3+4pin, 9pin |
| Arus Listrik | 12A | 22A |
| Tegangan Listrik | 250V | 800V |
| Sinyal Saat Ini | 6A | 9A |
| Tegangan Sinyal | Hingga 50V AC/DC | |
| Resistensi Isolasi | ≥2000MΩ | ≥2000MΩ |
| Siklus Kawin | ≥1000 kali | ≥1000 kali |
| Suhu Operasional | -40°C ~ +105°C | -40°C ~ +105°C |
| Peringkat Perlindungan | IP67 (kondisi kawin) | IP67 (kondisi kawin) |
| Bahan Perumahan | PA6 | PA6 |
| Bahan Kontak | Paduan tembaga dengan pelapisan emas | Paduan tembaga dengan pelapisan emas |
Konektor Hibrid Daya & Sinyal Seri M diterapkan di seluruh industri di mana gabungan konektivitas sinyal daya menyederhanakan desain peralatan dan mengurangi kerumitan pemasangan.
Robotika – Daya motor + umpan balik encoder, daya perkakas ujung lengan + sinyal sensor.
Otomasi Industri – Daya aktuator + umpan balik posisi, kontrol katup + pemantauan status.
Peralatan Medis – Daya pompa + sinyal sensor aliran, daya peralatan diagnostik + data.
Pencahayaan LED – Driver LED berdaya tinggi + sinyal kontrol DALI/DMX.
Sensor Industri – Kekuatan sensor + komunikasi IO-Link.
Manufaktur Otomotif – Sinyal kontrol + daya peralatan jalur perakitan.
Energi Terbarukan – Tenaga pelacak surya + masukan posisi.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu—desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan—pengurangan limbah yang terverifikasi dan praktik berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis—berlaku untuk seri M yang digunakan dalam peralatan diagnostik atau pemantauan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya—kepatuhan terhadap Petunjuk UE. |
Lini produksi seri M Reunion beroperasi di bawah kontrol proses yang ketat. Penyegelan IP67 diverifikasi pada setiap batch produksi melalui pengujian perendaman yang sebenarnya. Catatan pengujian, sertifikat bahan, dan laporan inspeksi disimpan untuk setiap batch.
Kedua konektor menggabungkan daya dan sinyal dalam satu antarmuka, namun keduanya melayani kebutuhan aplikasi yang berbeda:
| Aspek | Hibrida Seri M | Hibrida Seri X |
| Mekanisme Penguncian | Sistem penguncian berulir | Sistem penguncian rotasi cepat |
| Penyegelan | IP67 (standar) | IP67 (standar) |
| Peringkat Daya | Hingga 22A | Hingga 30A |
| Ukuran Cangkang | Seri 1M, 2M | 1X, seri 3X |
| Aplikasi Utama | Industri, robotika, pencahayaan LED, | Peralatan uji, robotika, baterai, energi, layar LED |
