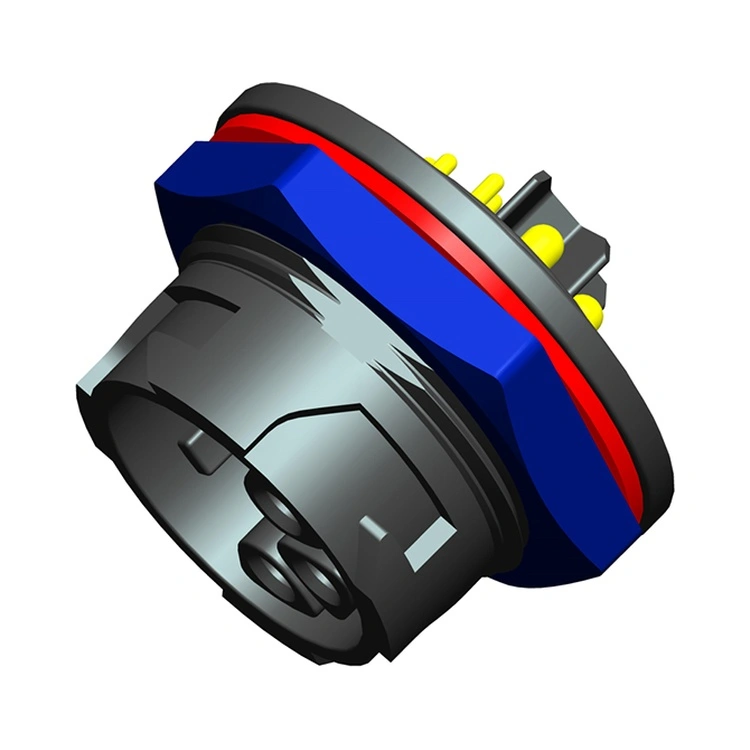

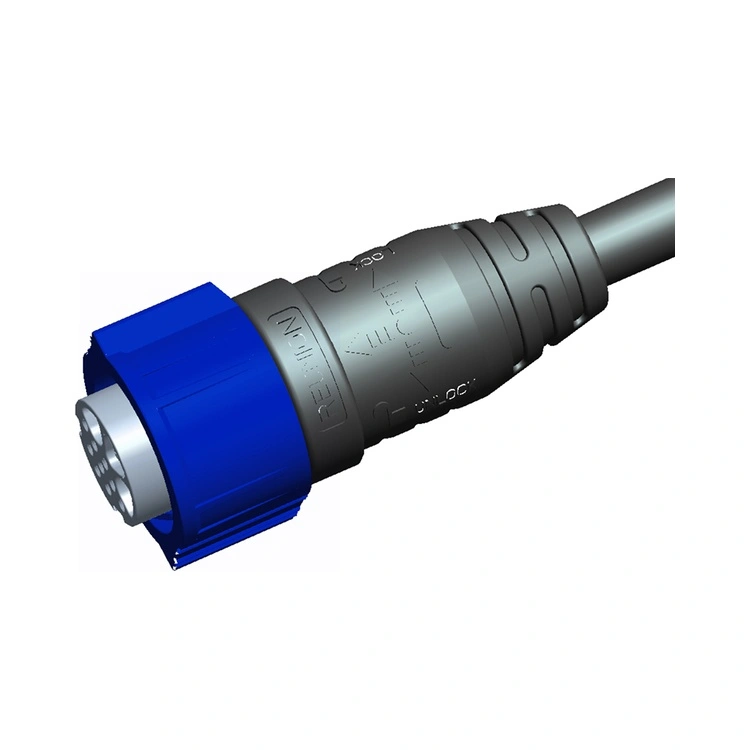

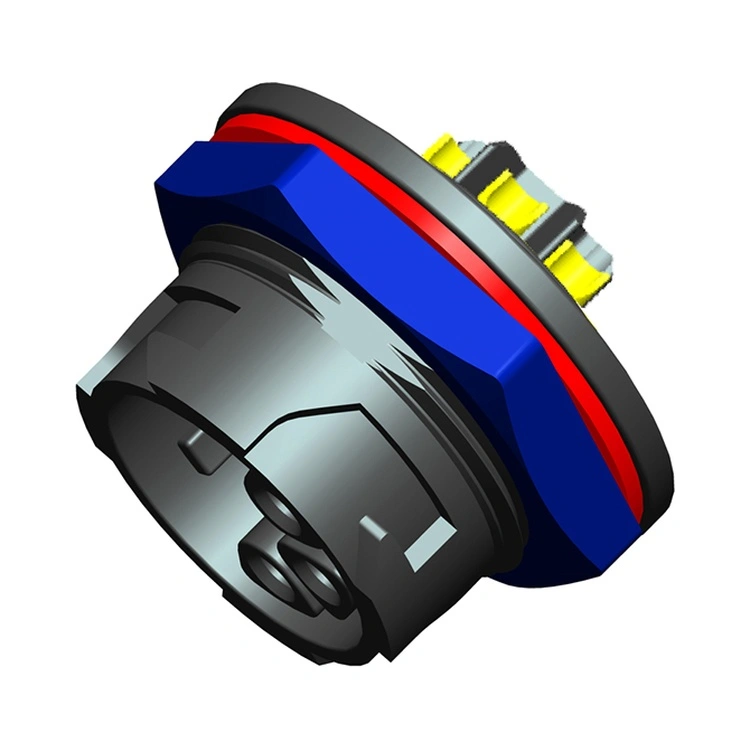

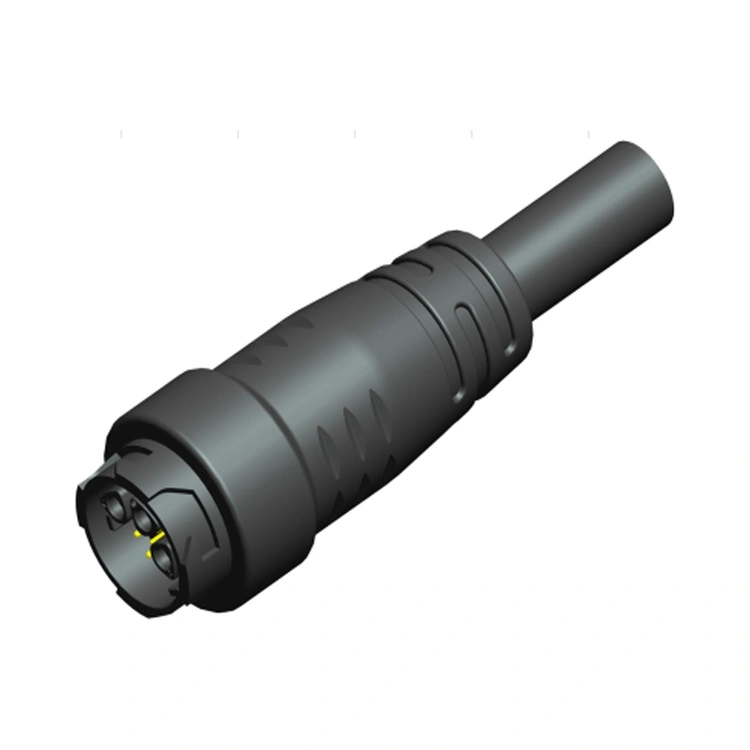

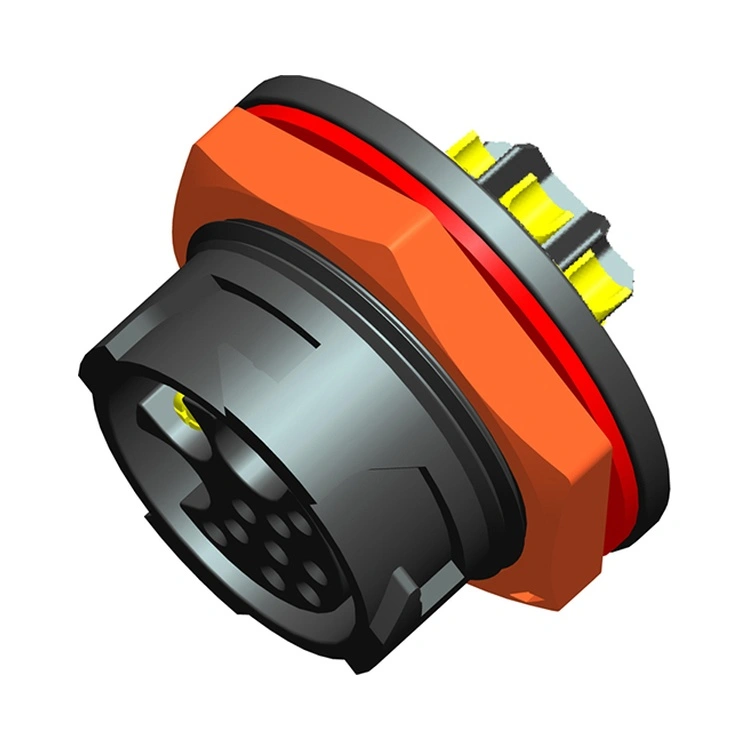

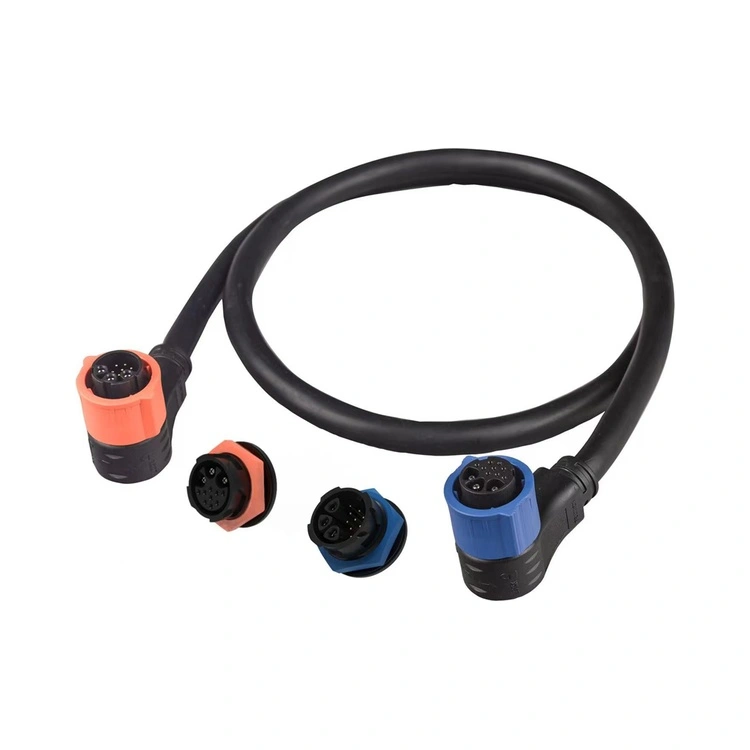

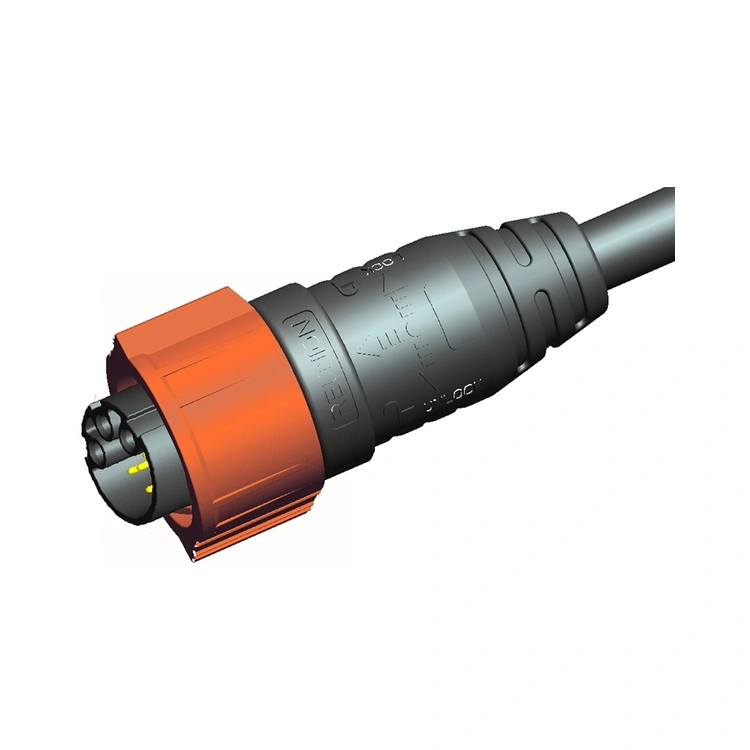

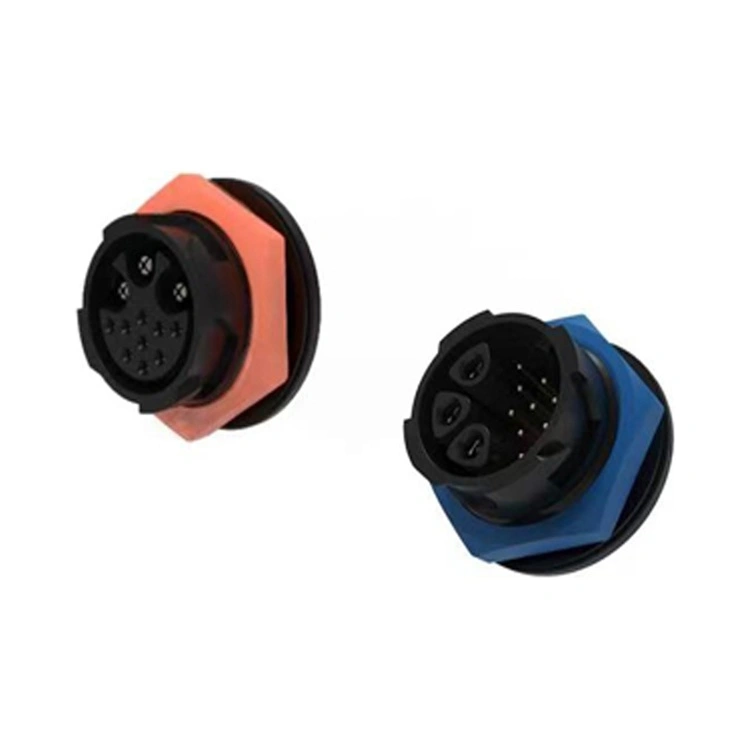

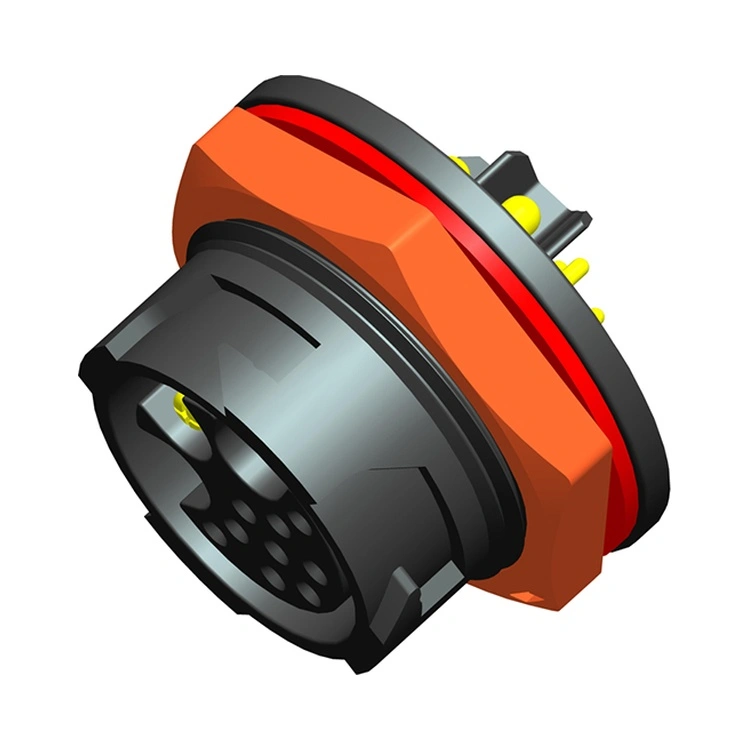

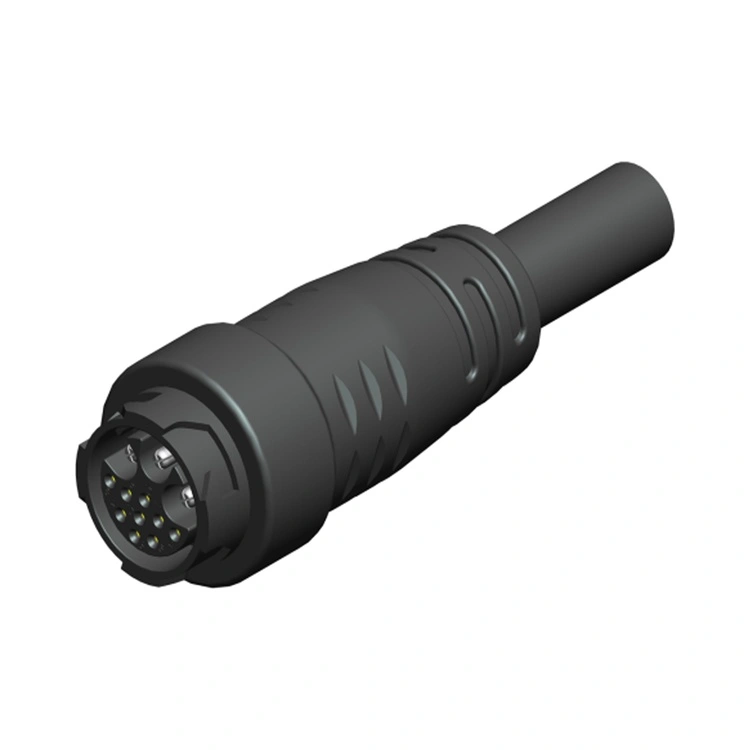

Konektor Hibrid Daya & Sinyal Seri X adalah solusi interkoneksi inovatif Reunion yang menggabungkan penyaluran daya dan transmisi sinyal dalam satu wadah yang hemat ruang. Konektor ini menjawab meningkatnya permintaan dari produsen peralatan untuk mengurangi ruang panel, jumlah kabel, dan kerumitan pemasangan dengan mengintegrasikan beberapa jenis koneksi ke dalam satu antarmuka.
Kontak daya dirancang untuk koneksi yang aman dan resistansi rendah, sedangkan kontak sinyal dilindungi dan diposisikan untuk meminimalkan crosstalk. Reunion memproduksi seri X melalui proses yang terintegrasi secara vertikal—mulai dari pemesinan presisi dan pencetakan injeksi hingga perakitan otomatis dan pengujian kelistrikan 100%. Untuk insinyur yang merancang peralatan industri canggih, baterai, energi, ebike, LED, atau robotika, konektor ini memberikan solusi yang andal dan efisien yang menyederhanakan pengkabelan dan mengurangi jejak sistem secara keseluruhan.
| Fitur | Keuntungan |
| Daya dan Sinyal dalam Satu Konektor | Menggabungkan pengiriman daya (hingga 30A) dan transmisi sinyal dalam satu antarmuka—mengurangi ruang panel dan jumlah kabel. |
| Sistem penguncian rotasi cepat | Perkawinan satu tangan yang cepat dengan konfirmasi kunci yang dapat didengar—mengurangi waktu pemasangan dan pemeliharaan. |
| Penyegelan Lingkungan IP67 | Kedap debu dan terlindung dari perendaman sementara—dapat diandalkan untuk aplikasi industri dan luar ruangan. |
| Beberapa Konfigurasi Sinyal Daya | 1X seri: 2+4pin Seri 3X: 3+9 pin —beradaptasi dengan kebutuhan daya dan sinyal yang berbeda. |
| Perumahan plastik | Bahan nilon—UL94-V0, tahan korosi, tahan aus |
| Kontak Berlapis Emas | Ketahanan kontak yang rendah dan perlindungan korosi—mempertahankan kinerja selama ratusan siklus perkawinan. |
| Pengoperasian -40°C hingga +105°C | Kisaran suhu yang luas mencakup kondisi industri dan luar ruangan yang ekstrim. |
| Parameter | Spesifikasi |
| Konfigurasi Kontak | 3 daya + 9 sinyal |
| Arus Kontak Daya | Hingga 30A per kontak |
| Tegangan Listrik | Hingga 300V AC/DC |
| Sinyal Kontak Saat Ini | Hingga 5A per kontak |
| Tegangan Sinyal | Hingga 30VDC |
| Hubungi Resistensi | ≤5mΩ |
| Resistensi Isolasi | ≥2000MΩ |
| Ketahanan Dielektrik | 1500V AC selama 1 menit |
| Siklus Kawin | ≥1.000 kali |
| Suhu Operasional | -40°C ~ +105°C |
| Peringkat Perlindungan | IP67 (kondisi kawin) |
| Bahan Perumahan | PA6+GF warna hitam |
| Bahan Kontak | Pelapisan emas C54400 & C3602 & pelapisan nel |

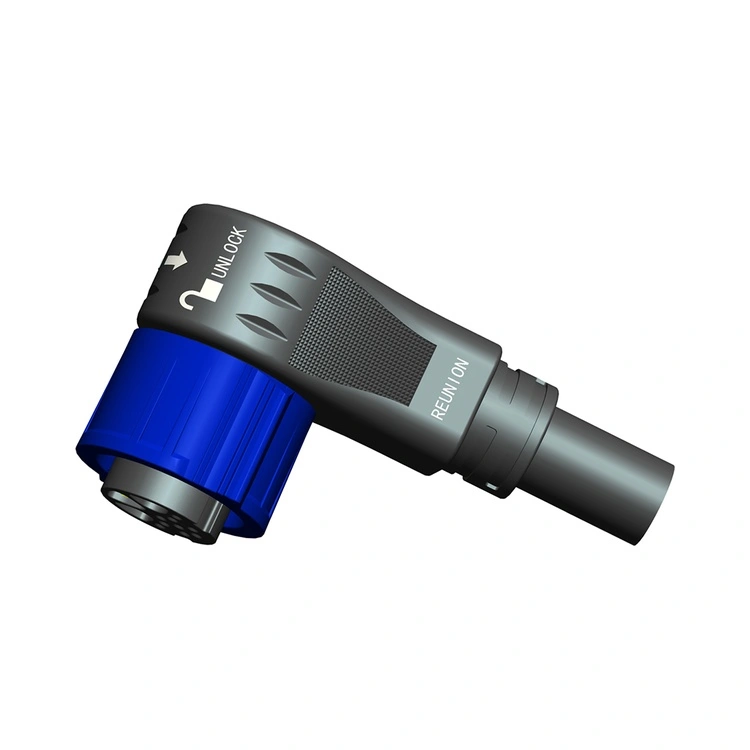

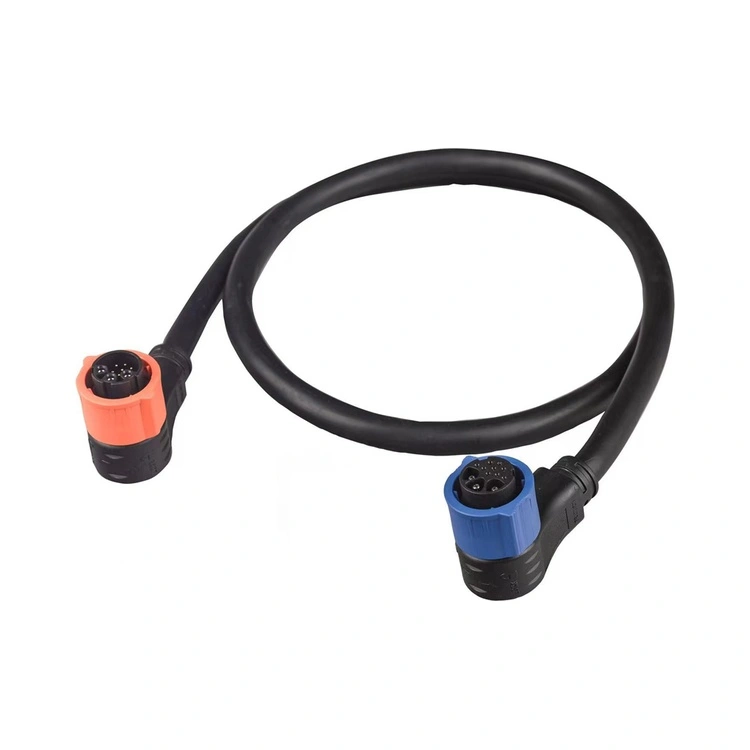

| Keluar Kabel | Lurus atau siku-siku |
| Aspek | Hibrida Seri Reunion X | Pisahkan Konektor Daya + Sinyal | Merek Konektor Hibrida Eropa Premium |
| Ruang Panel | Diperlukan satu potongan panel | Diperlukan dua potongan panel | Potongan satu panel |
| Jumlah Kabel | Diperlukan satu kabel | Diperlukan dua kabel | Satu kabel |
| Harga | Penetapan harga yang ramah volume | Biaya komponen lebih rendah, biaya pemasangan lebih tinggi | 3-4× lebih tinggi |
| Waktu Instalasi | Dikurangi (satu konektor) | Diperpanjang (dua konektor) | Dikurangi |
| Penyegelan IP67 | Standar | Variabel | Standar |
| Konfigurasi Kontak | Berbagai pilihan – komprehensif | Dapat disesuaikan | Jangkauan terbatas |
| Peringkat Daya | Hingga 30A | Serupa | Serupa |
| Pengujian Listrik 100%. | Setiap unit | Berbasis sampel | Berbasis sampel |
| Ketertelusuran | ERP dapat dilacak | Variabel | Ya |
| Waktu Pimpin | 12-15 hari | 4-8 minggu | 4-8 minggu |
| Kustomisasi | MOQ rendah | Variabel | MOQ tinggi |
Keuntungan Reuni: Anda menerima konektivitas sinyal daya terintegrasi, pengurangan kebutuhan ruang panel, dan manajemen kabel yang disederhanakan—semuanya dengan harga hemat, tanpa biaya premium seperti merek Eropa.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu—desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan—pengurangan limbah yang terverifikasi dan praktik berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis—berlaku untuk seri X yang digunakan dalam peralatan diagnostik atau pemantauan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya—kepatuhan terhadap Petunjuk UE. |
Lini produksi seri X Reunion beroperasi di bawah kendali proses yang ketat. Penyegelan IP67 diverifikasi pada setiap batch produksi melalui pengujian perendaman yang sebenarnya. Catatan pengujian, sertifikat bahan, dan laporan inspeksi disimpan untuk setiap batch.
Keuntungan utamanya adalahefisiensi ruang dan kabel. Konektor hibrida:
Mengurangi potongan panel– Satu konektor vs. dua atau tiga konektor terpisah.
Mengurangi jumlah kabel– Satu unit kabel vs. beberapa kabel.
Menyederhanakan instalasi– Satu operasi perkawinan vs. beberapa operasi.
Mengurangi potensi titik kegagalan– Lebih sedikit koneksi berarti lebih sedikit titik kegagalan.
Meningkatkan manajemen kabel– Satu kabel lebih mudah dirutekan dan diamankan.
Untuk peralatan dengan ruang panel terbatas—seperti perangkat medis, robotika, atau kontrol industri kompak—konektor hibrid seringkali penting.
Reunion merekomendasikan praktik instalasi berikut:
Perkawinan– Dorong dengan kuat hingga terdengar bunyi klik konfirmasi kunci.
Pemeriksaan cincin-O– Ganti O-ring jika terlihat perubahan bentuk, retak, atau pengerasan.
Jari-jari tikungan kabel– Pertahankan minimum5× diameter kabel di entri konektor.
Orientasi– Arahkan kabel keluar ke bawah untuk pemasangan di luar ruangan/pencucian.
