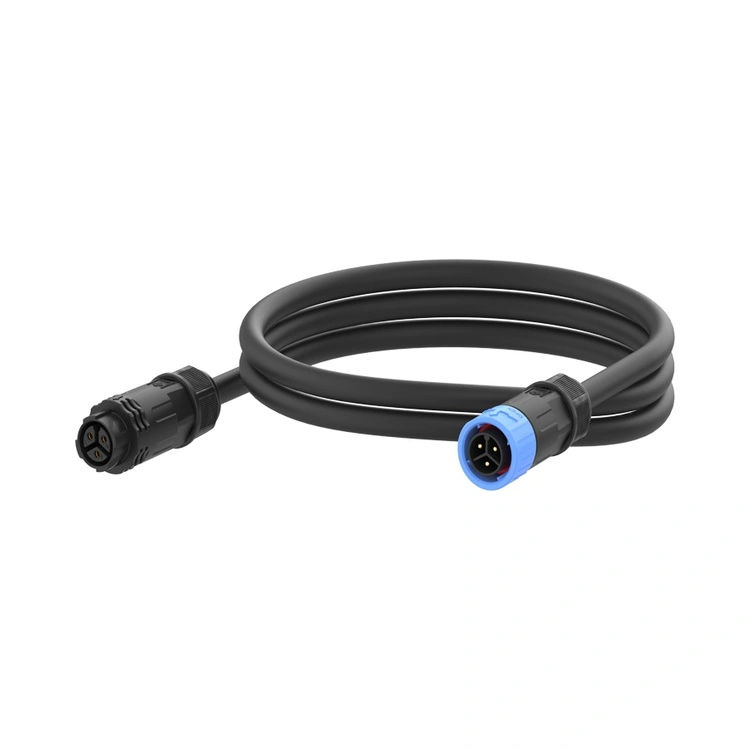

ItuKonektor tahan air plastik seri Reunion M20 menghadirkan ketiganya—menggabungkan housing PA66 yang ringan dan berperforma stabil dengan tahan air IP67/IP68 dan kontak kuningan berlapis emas dengan daya hingga 20A. Dirancang dan diproduksi sendiri oleh fasilitas bersertifikat ISO Reunion, rangkaian konektor ini memberi produsen peralatan, integrator sistem, dan insinyur pemeliharaan alternatif yang terbukti untuk interkoneksi logam rawan karat di lingkungan yang terkena garam, bahan kimia, dan kelembapan tinggi.
Reunion bukanlah perusahaan perdagangan—kami adalah produsen yang terintegrasi secara vertikal dengan lebih dari 15 tahun pengalaman pencetakan presisi dan teknik kontak. Setiap batch kamiKonektor tahan air plastik seri M20telah menjalani pengujian kelistrikan 100%, dan uji kedap air, dengan catatan pengujian disimpan untuk ketertelusuran penuh. Saat Anda menentukan Reunion, Anda menentukan mitra yang mengontrol kualitas mulai dari pengeringan resin hingga perakitan akhir—didukung oleh ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, dan pengakuan UL.
ItuKonektor tahan air plastik seri Reunion M20 adalah interkoneksi melingkar berulir yang dirancang untuk aplikasi yang menuntut penyaluran daya besar (hingga 20A per kontak) dan ketahanan lingkungan. Antarmuka kopling 20mmnya dilengkapi housing termoplastik PA66 berkekuatan tinggi yang diformulasikan dan dicetak langsung dalam warna RAL/Pantone apa pun—tanpa cat, tanpa pelapisan, tanpa korosi. Housing ini secara inheren tahan karat dan tahan oksidasi, dengan suhu defleksi panas melebihi 200°C, memastikan kinerja yang andal dari -40°C hingga +105°C.

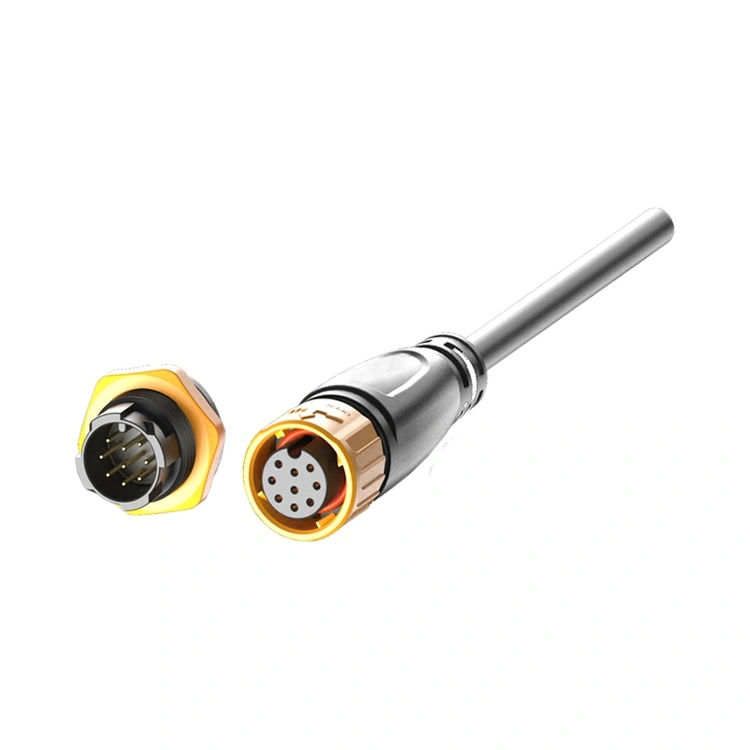

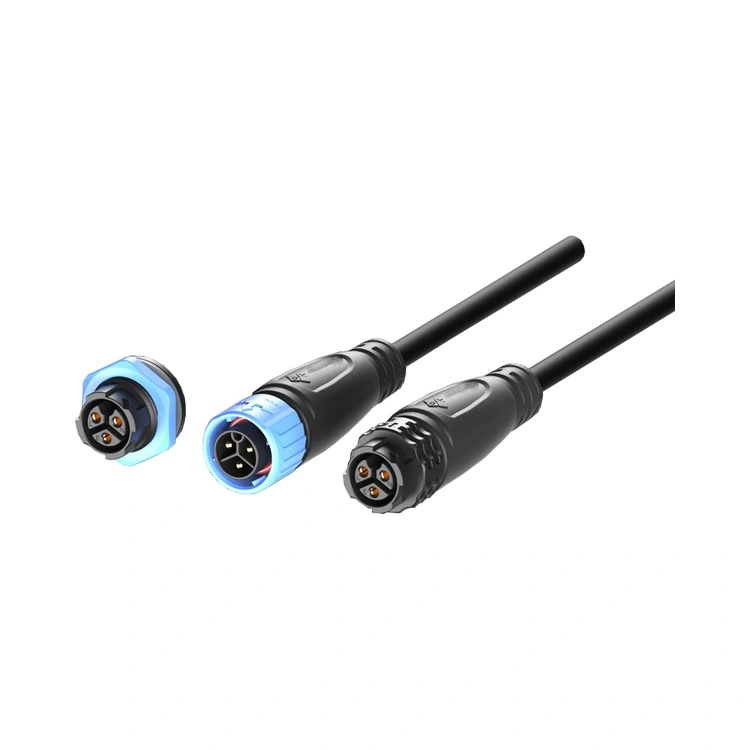

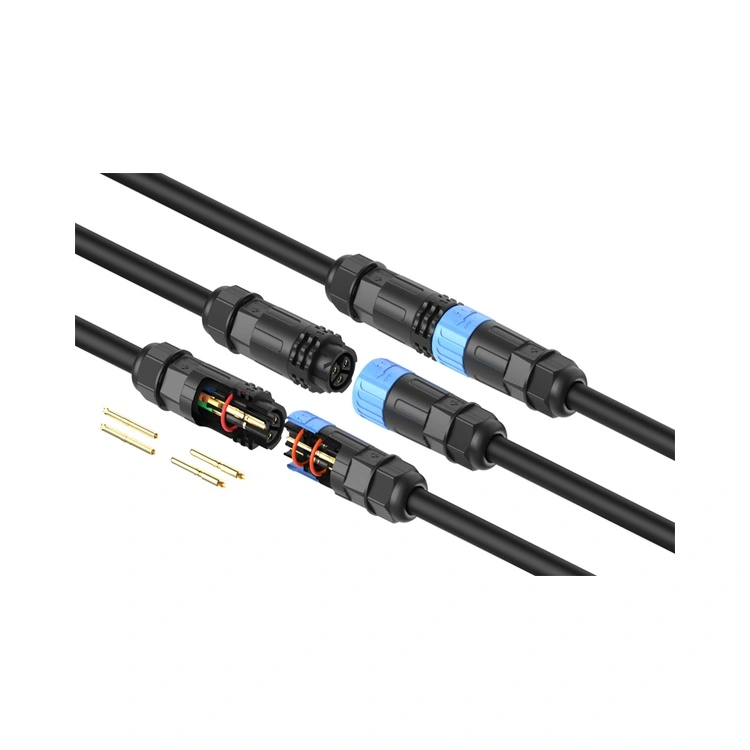

Konektor tersedia dalam konfigurasi daya 2 hingga 9 pin, arus maksimal mendukung 20A, konektor tersedia dalam opsi tipe panel, tipe kabel, dan tipe rakitan. Kami dapat menyesuaikan satu set lengkap komponen rangkaian kabel untuk Anda. Anda juga dapat memproses sendiri komponen rangkaian kabel.
| Fitur | Keuntungan | Bukti Validasi |
| Perumahan PA66 | Tidak berkarat, tidak ada oksidasi—terbukti dalam semprotan garam (ASTM B117) dan lingkungan pencucian kimia. | Ketahanan korosi yang sangat baik |
| Pengurangan Berat Badan Hingga 60%. | Mengurangi beban struktural pada panel, kabel, dan lengan robot—menyederhanakan pemasangan dan menurunkan biaya pengiriman. | Data perbandingan massal tersedia terhadap konektor cangkang kuningan yang sebanding. |
| IP67 tahan air | Tahan perendaman terus menerus pada kedalaman 1m selama 30 menit | Pengujian perendaman sampel batch. |
| Konfigurasi 2~9pin | 2,3,4,5,6,7,8,9 pin opsional | Opsi pemuatan kontak standar dan kustom. |
| Kontak Kuningan Berlapis Emas | Resistensi kontak rendah (≤3mΩ) dan perlindungan korosi—mempertahankan kinerja di udara lembab dan asin. | Ketebalan pelapisan diverifikasi oleh XRF di setiap lot produksi. |
| Penguncian Berulir | Perkawinan tahan getaran—mencegah kelonggaran akibat pergerakan mesin, siklus termal, dan pengoperasian derek. | Diuji siklus hingga ≥500 perkawinan tipikal dengan retensi torsi yang konsisten. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Peringkat Saat Ini | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bagian Kawat (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Spesifikasi | Detil |
| Suhu Operasional | -40°C ~ +105°C |
| Peringkat Perlindungan (dikawinkan) | IP67 / IP68 (1 menit, 30 menit) |
| Bahan Perumahan | PA66 |
| Bahan Kontak | Kuningan dengan lapisan emas |
| Hubungi Resistensi | ≤3mΩ |
| Siklus Kawin | ≥500 |
| Berat | ~60% lebih ringan dari konektor kuningan setara |
| Kepatuhan | RoHS, JANGKAUAN, UL |
Reunion mengoperasikan lini produksi yang terintegrasi penuh untukKonektor tahan air plastik seri M20, memastikan setiap unit memenuhi spesifikasi yang kami terbitkan. Proses kami meliputi:
Pengeringan Bahan– PA66 dikeringkan secara presisi untuk menghilangkan cacat cetakan terkait kelembapan.
Cetakan Injeksi– Pengepresan otomatis dengan kontrol toleransi ±0,02 mm; pigmen warna ditambahkan langsung ke resin—tidak ada lukisan sekunder.
Hubungi Stamping & Pelapisan– Stamping berkecepatan tinggi dari paduan tembaga; pelapisan emas selektif.
Pemrosesan Kabel– Ekstrusi PUR/PVC internal dengan pemotongan, pengupasan, dan pelapisan otomatis; panjang khusus dari 0,1m hingga 20m.
Perakitan– Saluran semi-otomatis dengan pengencang yang dikontrol torsi (torsi kopling 1,0–1,2Nm).
Pengujian Listrik– Verifikasi 100% kontinuitas, resistansi isolasi (≥5000MΩ), dan ketahanan dielektrik.
Pengambilan Sampel Lingkungan– Pengambilan sampel batch untuk perendaman IP68, stabilitas UV (ASTM G155), dan siklus termal.
Kemasan– Penyegelan vakum anti-statis dengan pengering; karton kelas ekspor dengan label batch yang dapat dilacak.
Kemampuan perkakas dan pencetakan internal Reunion memungkinkan penyesuaian yang cepatKonektor tahan air plastik seri M20 tanpa jumlah pesanan minimum yang mengunci Anda dalam persediaan berlebih.
| Fitur yang Dapat Disesuaikan | Pilihan Tersedia |
| Warna Perumahan | RAL atau Pantone apa pun—dicetak langsung, tanpa lukisan |
| Perakitan Kabel | 0,1m hingga 20m; PUR (tahan minyak/bahan kimia) atau jaket PVC; berujung tunggal atau berujung ganda |

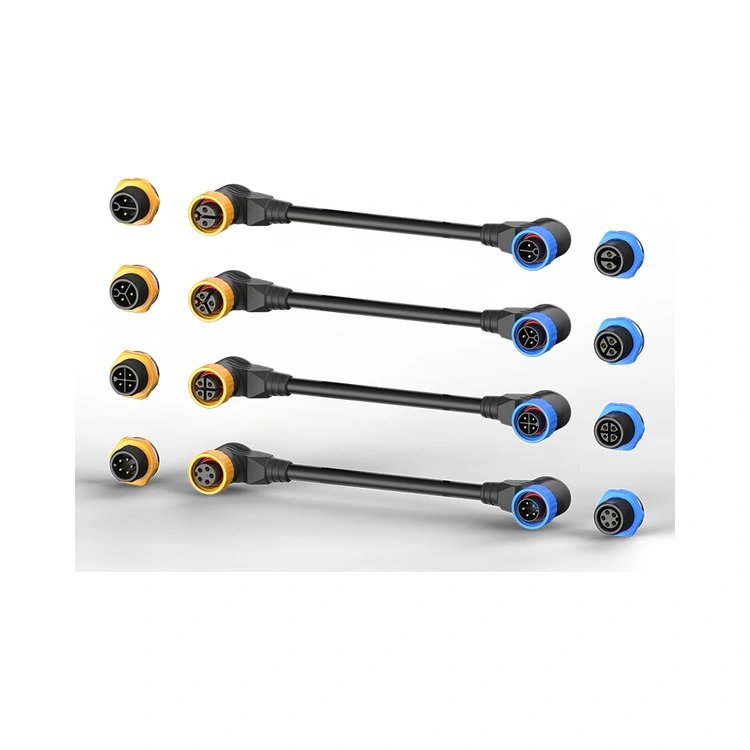

| Orientasi Konektor | Lurus atau siku-siku |
| Pemuatan Kontak | 2, 3, 4, 5, 6,7,8,9 pin |
| Penandaan Kabel | Pencetakan khusus atau label heat-shrink untuk ID sirkuit |
| Kemasan | Kantong antistatis, gulungan, atau karton berlabel khusus |
Untuk proyek bervolume tinggi, tim teknik Reunion dapat bersama-sama mengembangkan tata letak sisipan khusus, opsi penguncian, atau cetakan kabel khusus. Waktu tunggu untuk warna cetakan khusus biasanya 15-20 hari kerja; konfigurasi standar dikirimkan dalam 5–7 hari kerja.
Reunion mempertahankan sertifikasi aktif dengan badan global yang diakui. Kami menyediakan dokumen verifikasi berdasarkan permintaan.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu – desain, produksi, dan purna jual |
| ISO 14001:2015 | Pengelolaan lingkungan – pengurangan limbah dan praktik berkelanjutan |
| ISO 13485:2016 | Manajemen kualitas perangkat medis – untuk aplikasi diagnostik/pemantauan |
| Diakui UL | Keamanan tingkat komponen untuk pasar Amerika Utara |
| RoHS & JANGKAUAN | Kepatuhan terhadap zat yang dibatasi – standar UE dan global |
Tidak—nilai arus ditentukan oleh sistem kontak dan pengukur kabel, bukan wadahnya. Bahan PA66 memiliki suhu defleksi panas melebihi 200°C, jauh di atas rentang pengoperasian konektor -40°C hingga +105°C. Kami memvalidasi setiap konfigurasi pin melalui pengujian kenaikan suhu sesuai IEC 60512. Di lab kami,Konektor tahan air plastik seri M20 menunjukkan kenaikan suhu dalam batas yang sama dengan setara kulit logam. Untuk aplikasi melebihi 30A per kontak, kami merekomendasikan seri M25 kami.
Housing PA66 tahan terhadap minyak, gemuk, alkali, dan banyak asam. Untuk kompatibilitas bahan kimia tertentu, kami menyediakan grafik resistensi terperinci. Untuk lingkungan dengan paparan pelarut, cairan pendingin, atau bahan bakar terus-menerus, kami merekomendasikan opsi kabel PUR—PVC dapat terdegradasi di atmosfer kimia tertentu. Tim teknik kami menawarkan konsultasi pemilihan material gratis untuk aplikasi kimia agresif.
Ya—pesanan sampel dipersilakan. Kami menawarkan kit evaluasi yang berisi 5 pasangan kawin dengan konfigurasi pin standar. Contoh harga tersedia melalui tim penjualan kami, dengan waktu tunggu sampel 5–7 hari kerja untuk konfigurasi standar. Untuk sampel khusus, waktu tunggu adalah 12–17 hari kerja.
