Semua data diverifikasi oleh 100% pengujian kelistrikan pabrik—bukan AQL berbasis sampel. Setiap unit diuji sebelum dikirim.
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Peringkat Saat Ini | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bagian Kawat (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parameter | Nilai / Detil |
| Suhu Operasional | -40°C ~ +105°C |
| Peringkat Perlindungan | IP67 / IP68 (dikawinkan) – diuji secara batch pada kedalaman 1 m selama 30 menit |
| Bahan Perumahan | PA66 |
| Bahan Kontak | Kuningan dengan lapisan emas |
| Hubungi Resistensi | ≤3mΩ |
| Siklus Kawin | ≥500 |
| Peringkat Mudah Terbakar | UL 94 V-0 |
| Kepatuhan Lingkungan | 100% RoHS, JANGKAUAN |
| Fitur | Keuntungan | Bukti Validasi |
| Perumahan PA66 | Tidak berkarat, tidak ada oksidasi—terbukti dalam semprotan garam (ASTM B117) dan lingkungan pencucian kimia. | Ketahanan korosi yang sangat baik |
| Pengurangan Berat Badan Hingga 60%. | Mengurangi beban struktural pada panel, kabel, dan lengan robot—menyederhanakan pemasangan dan menurunkan biaya pengiriman. | Data perbandingan massal tersedia terhadap konektor cangkang kuningan yang sebanding. |
| IP67 tahan air | Tahan perendaman terus menerus pada kedalaman 1m selama 30 menit | Pengujian perendaman sampel batch. |

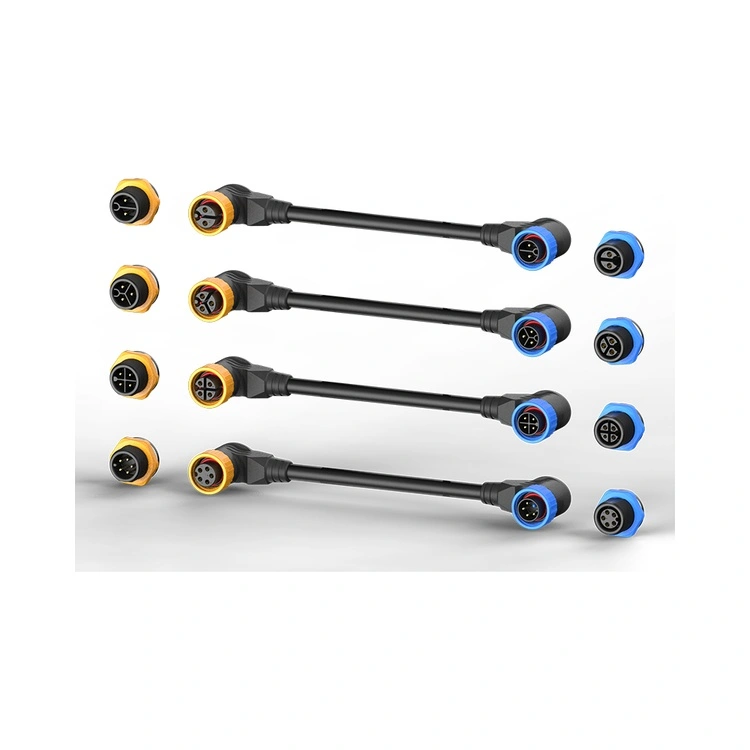

| Konfigurasi 2~9pin | 2,3,4,5,6,7,8,9 pin opsional | Opsi pemuatan kontak standar dan kustom. |
| Kontak Kuningan Berlapis Emas | Resistensi kontak rendah (≤3mΩ) dan perlindungan korosi—mempertahankan kinerja di udara lembab dan asin. | Ketebalan pelapisan diverifikasi oleh XRF di setiap lot produksi. |
| Penguncian Berulir | Perkawinan tahan getaran—mencegah kelonggaran akibat pergerakan mesin, siklus termal, dan pengoperasian derek. | Diuji siklus hingga ≥500 perkawinan tipikal dengan retensi torsi yang konsisten. |
Sertifikasi – Dokumen Asli yang Dipindai Tersedia untuk File Kepatuhan Anda
| Sertifikasi | Ruang Lingkup / Penerapan |
| ISO 9001:2015 | Manajemen mutu – desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan – pengurangan limbah dan praktik berkelanjutan yang diverifikasi oleh pihak ketiga. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis – berlaku jika sistem LED Anda terintegrasi ke dalam ruang penerangan diagnostik atau bedah. |
| Diakui UL | Sertifikasi keselamatan tingkat komponen untuk pasar kelistrikan Amerika Utara. |
| RoHS & JANGKAUAN | Deklarasi lengkap SVHC (Substances of Very High Concern) diberikan per batch. |
M16 menangani hingga 15A (≈480W pada 24V). Untuk perlengkapan 500W+, atau jika Anda berencana menyambungkan dua perlengkapan melalui satu konektor, konektor lampu LED seri M20 memberikan rating kontinu 20A dengan area permukaan kontak lebih besar, sehingga mengurangi pemanasan I²R secara signifikan. Selain itu, cangkang M20 yang lebih besar mengakomodasi isolasi kabel yang lebih tebal, yang sangat penting untuk kabel yang panjang guna mengurangi penurunan tegangan. Jika aplikasi Anda memerlukan >20A per kontak, silakan lihat seri M25 kami.
Untuk mencapai dan mempertahankan penyegelan IP67/IP68, Reunion merekomendasikan:
Penyatuan torsi: Kencangkan mur kopling dengan tangan hingga cincin-O menyentuh permukaan panel, lalu berikan torsi tambahan sebesar 1,0–1,2Nm menggunakan kunci momen. Jangan melebihi 1,5Nm—torsi berlebih dapat menekan isolator termoplastik dan menyebabkan retakan mikro.
Pemeriksaan O-ring: Ganti O-ring jika terlihat perubahan bentuk, retak, atau pengerasan selama pemeliharaan preventif.
Jadwal penggantian: Untuk instalasi penerangan luar ruangan, ganti O-ring setiap 24–36 bulan.
Reunion menyediakan kartu pengaturan torsi terperinci dengan semua pengiriman produksi. Untuk proyek infrastruktur penting, kami menawarkan rangkaian kabel yang telah dirakit sebelumnya dengan konektor torsi dari pabrik sehingga menghemat waktu pemasangan dan menghilangkan kesalahan terkait torsi.
