Kulit luarnya terbuat dari bahan termoplastik berkinerja tinggi dan memiliki tingkat ketahanan api UL 94-V0. Tahan terhadap korosi semprotan garam, dapat memenuhi persyaratan kedap air pada tampilan LED luar ruangan dan peralatan pencahayaan LED, serta kondisi kerja yang keras seperti ketahanan erosi asam pada tampilan LED industri

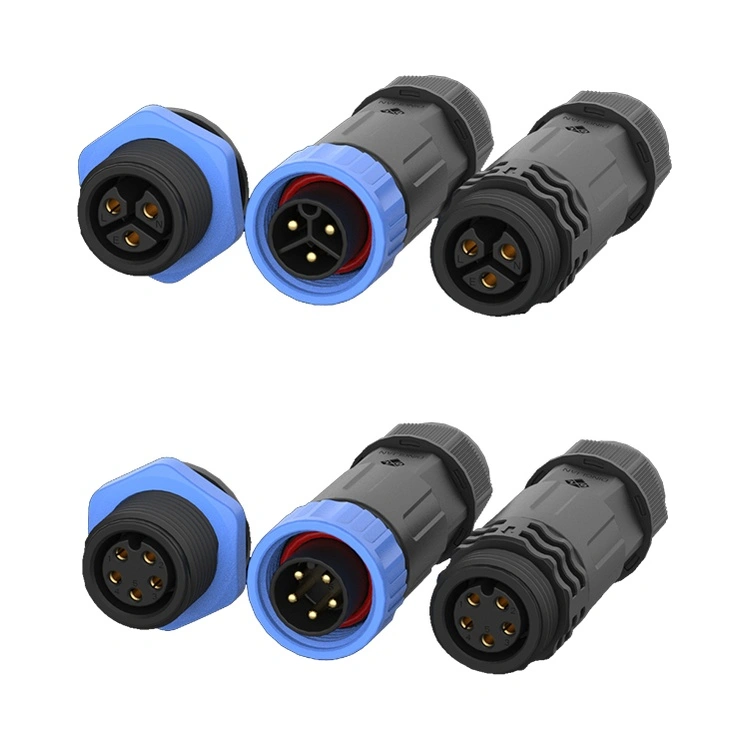

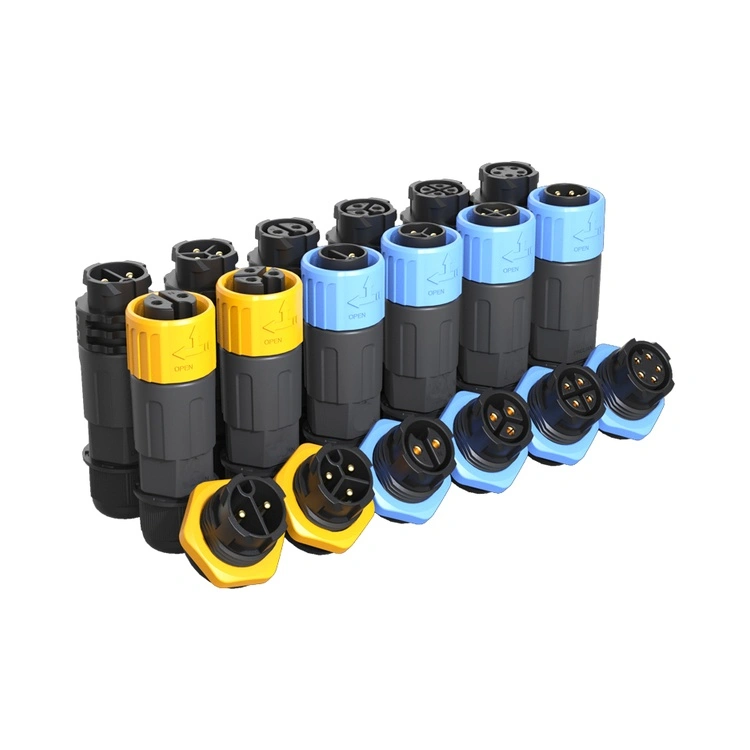

Itu dipasang dengan metode lubang tunggal, yang stabil dan tanpa cacat. Ini memiliki struktur penguncian berulir dan dapat mempertahankan koneksi yang kuat bahkan dalam lingkungan yang bergetar. 2, 3, 4, 5, 6, 7, 8, 9 pin tersedia untuk dipilih, dan penyesuaian didukung.
| Parameter | Reuni M20 Memberikan Nilai | Mengapa Ini Penting dalam Praktek |
| Resistensi Kontak (awal) | ≤3.0mΩ | Lebih rendah dari rata-rata industri, mengurangi pembangkitan panas I²R |
| Siklus Kawin dengan Penyegelan Stabil | ≥500 siklus (diverifikasi, bukan hanya diberi peringkat) | Catatan pengujian batch kami menunjukkan integritas penyegelan dipertahankan melalui 500 siklus – penting untuk peralatan berat yang membutuhkan perawatan. |
| IP67 tahan air | Setiap batch: kedalaman 1m × 30 menit perendaman | Laporan pengujian dapat diberikan.. |
| Ketahanan Getaran | 10-500Hz, 2g (IEC 60068-2-6) | Mensimulasikan pengoperasian motor dan pompa yang sebenarnya – dilewati tanpa pemutusan sementara. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Peringkat Saat Ini | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bagian Kawat (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Bahan Insulator: Termoplastik suhu tinggi (UL 94 V-0, )
2) Bahan Dasar Kontak: Kuningan (CuZn39Pb3) dengan pelapisan emas – uji semprotan garam ≥48 jam
3) Bahan Penyegel: Cincin-O Silikon
4) Suhu Pengoperasian: -40°C ~ +105°C
5) Mudah terbakar & Kepatuhan: UL 94 V-0, RoHS, REACH SVHC tidak terdeteksi
6) Opsi Penghentian: Cangkir solder, solder celup (pemasangan PCB)
| Dimensi Perbandingan | Seri Reuni M20 | Merek M20 Eropa Premium | M20 Tanpa Merek Murah |
| Harga Satuan (MOQ 100 pcs) | Kompetitif, berjenjang volume | 3,5× – 4× lebih tinggi | Turunkan dimuka |
| Arus Kontinu Terverifikasi | 20A (per pin, didokumentasikan) | Biasanya 25A (penurunan hasil cetak halus) | Meningkat, tidak ada bukti tes |
| IP67 tahan air | 100% batch produksi | Uji batch (tetapi tidak didokumentasikan per batch) | Tidak ada atau klaim palsu |
| Pengujian Kelistrikan (Hi-pot & IR) | 100% setiap unit – data pengujian dicatat | Berbasis sampel (AQL 1.0) | Acak atau dilewati |
| Ketertelusuran Penuh (Resin→Konektor Selesai) | Dilacak ERP, dapat diambil dalam waktu 24 jam | Ya, tapi responsnya lebih lambat | Tidak ada |
| Waktu Pimpin (Jumlah Standar) | 15–17 hari kerja | 6–10 minggu | Tidak dapat diprediksi (2–20 minggu) |
| MOQ Kustomisasi (panjang kabel, warna, penandaan) | 100 buah – fleksibel | 500+ pcs, biaya teknik tinggi | Tidak ditawarkan atau tidak ada kontrol kualitas |
| Sertifikasi | ISO 9001, 14001, 13485 | Biasanya ISO 9001 saja | Biasanya tidak ada |
Untuk mencapai tingkat penyegelan IP67/IP68 pada pemasangan di lapangan sebenarnya, ikuti prosedur terverifikasi berikut:
| Melangkah | Tindakan | Nilai Kritis / Pos Pemeriksaan |
| 1 | Kencangkan mur kopling dengan tangan hingga cincin-O menyentuh permukaan panel. | Kontak visual dikonfirmasi. |
| 2 | Terapkan torsi akhir menggunakan kunci pas yang dikalibrasi. | 1,0 – 1,2 Nm (JANGAN melebihi 1,5 Nm – torsi berlebih akan merusak cincin-O dan meningkatkan gaya penyisipan). |
| 3 | Verifikasi radius tekukan kabel saat masuk. | ≥ 5× diameter luar kabel – kontak tarikan tikungan tajam dan segel belakang rusak. |
| 4 | Orientasi luar ruangan | Kabel keluar ke bawah – mencegah air menggenang pada antarmuka mur kopling. |
| 5 | Frekuensi pemeriksaan cincin-O | Setiap tahun untuk lingkungan pencucian/pemrosesan makanan sehari-hari; setiap 2-3 tahun untuk penggunaan industri standar dalam/luar ruangan. |
| Sertifikasi / Protokol | Ruang Lingkup & Bukti Disediakan pada Setiap Pesanan |
| ISO 9001:2015 | QMS lengkap – desain, produksi, purna jual. Laporan audit tersedia setelah NDA. |
| ISO 14001:2015 | Pengelolaan lingkungan – pengurangan limbah dan kepatuhan RoHS/REACH didokumentasikan. |
| ISO 13485:2016 | Berlaku untuk peralatan medis (diagnostik/pemantauan) – kontrol perubahan dan ketertelusuran yang ketat. |
| Pengakuan UL | Keamanan tingkat komponen untuk Amerika Utara – tanda UL di setiap housing. |
Torsi: 1,0 – 1,2 Nm (pengencangan terakhir setelah hand-seating).
Di bawah 0,8Nm: Kompresi O-ring tidak mencukupi – IP67 turun ke IP54 (terlindung dari debu namun tidak kedap air). Kami telah melihat masuknya air dalam waktu 2 jam pada kedalaman 0,5 m dalam pengujian laboratorium kami.
Di atas 1,5Nm: Cincin-O fluorosilicone menonjol ke dalam celah ulir, menyebabkan deformasi permanen dan peningkatan gaya kawin. Segel awalnya mungkin lolos IP67 tetapi akan gagal setelah siklus termal (ekspansi/kontraksi).
Rekomendasi: Gunakan kunci torsi preset – kami dapat menyediakannya sebagai aksesori dengan pesanan volume.
Sampel standar: 5–10 buah tersedia dalam 3 hari kerja (stok mengizinkan).
Pesanan dalam jumlah kecil (100–500 buah): 12–15 hari kerja sejak konfirmasi pesanan.
Volume besar (500+ pcs): 18–20 hari kerja, dengan pengiriman sebagian tersedia.

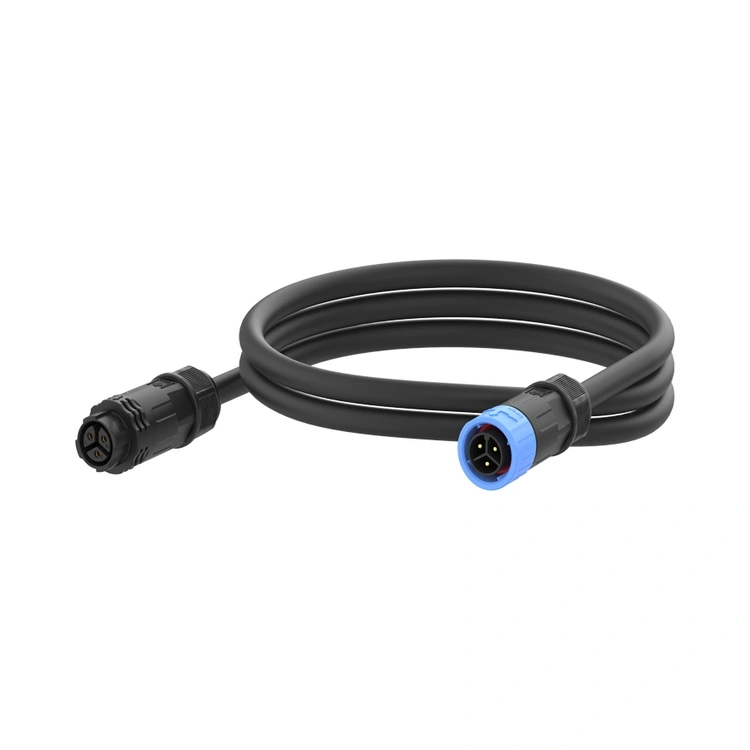

Rakitan kabel khusus (panjang, pengukur kawat, kode warna): MOQ 100 buah – persetujuan gambar teknik memerlukan waktu 2–3 hari, kemudian produksi 15 hari.
