Perakitan Kabel Medis

PEMOHON Produk

Endoskopi:

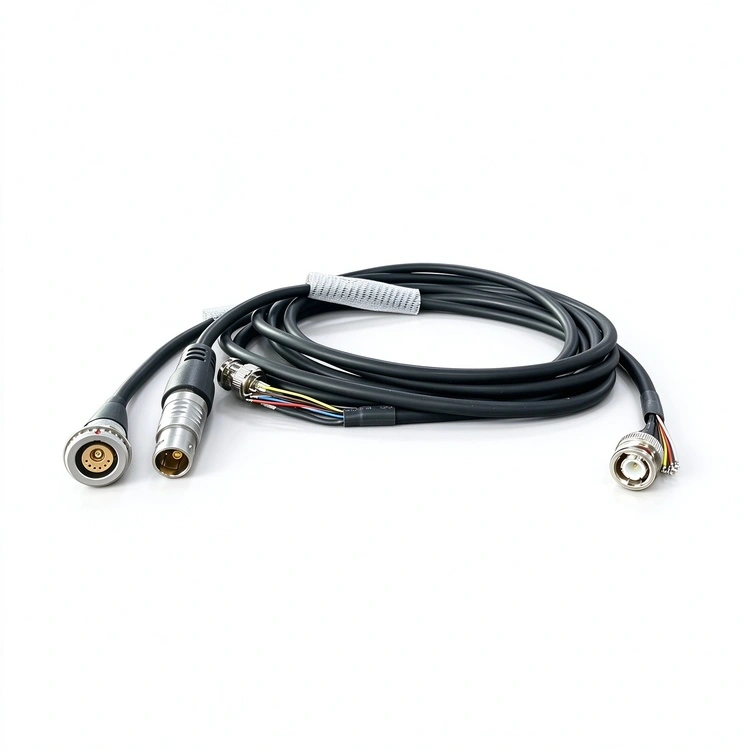

Rakitan Kabel Endoskopi Medis adalah solusi interkoneksi khusus Reunion untuk pencitraan endoskopi dan instrumentasi bedah, yang dirancang untuk memenuhi persyaratan ketat prosedur invasif minimal. Rakitan kabel ini menggabungkan konduktor siklus tinggi yang sangat fleksibel dengan konektor kelas medis dan cetakan berlebih untuk menciptakan antarmuka yang andal dan tahan lama antara kepala kamera endoskopi dan sistem pemrosesan gambar.

Konstruksi kabel menggabungkan konduktor dengan jumlah untai tinggi dengan kontrol impedansi presisi untuk menjaga integritas sinyal untuk transmisi video definisi tinggi (4K dan seterusnya), sedangkan jaket luar dibuat dari bahan biokompatibel dan dapat disterilkan. Rakitan ini memiliki fitur pelepas regangan dan elemen pembatas tikungan yang terintegrasi untuk melindungi struktur internal kabel yang halus selama siklus penanganan dan sterilisasi berulang.

Bidang Aplikasi Utama

Endoskopi GI – Gastroskop, kolonoskop, dan duodenoskop.

Artroskopi – Visualisasi sendi untuk bedah ortopedi.

Laparoskopi – Prosedur diagnostik dan pembedahan perut dan panggul.

Endoskopi THT – Visualisasi sinus dan laring.

Urologi – Sistoskopi dan ureteroskopi.

Neuroendoskopi – Visualisasi otak dan ventrikel.

Endoskopi Hewan – Endoskopi diagnostik dan bedah dalam kedokteran hewan.

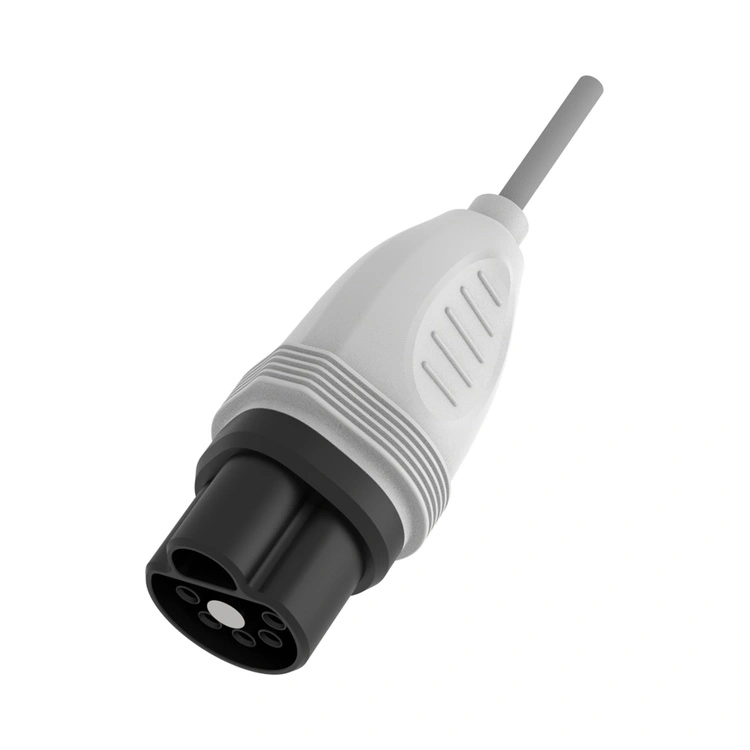

Sistem bedah plasma frekuensi radio:

Kami meningkatkan jarak antara pin tegangan tinggi dan pin tegangan rendah, menambahkan partisi, dan memisahkan pin tegangan tinggi dari pin tegangan rendah dengan partisi untuk memenuhi kebutuhan pelanggan akan tegangan tinggi 2000V.

Mengingat biaya keseluruhan bahan habis pakai, kami menggunakan konektor plastik. Cangkang soket terbuat dari PSU dengan perawatan tinggi, isolator terbuat dari MENGINTIP, lubang soket terbuat dari pelapisan tembaga balok emas 12u, memenuhi kebutuhan pelanggan akan masa pakai 10.000 siklus untuk seluruh mesin. Stekernya terbuat dari bahan biasa, dan pinnya dilapisi emas setebal 1u. Biayanya cukup rendah untuk memenuhi persyaratan penggunaan satu kali.

Bidang Aplikasi Utama

Aritmia, Tumor, Ginekologi dan Kebidanan

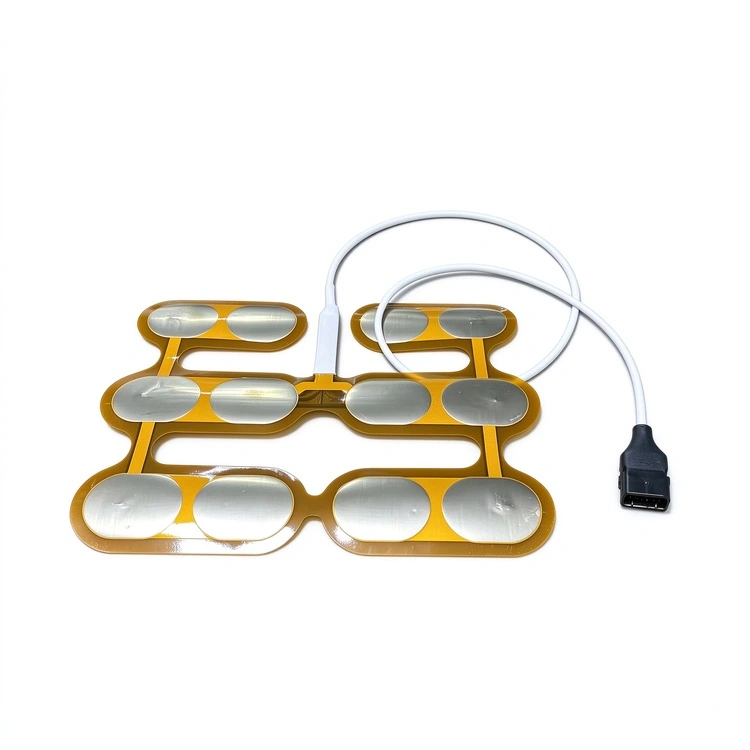

Rakitan Kabel Medis Sekali Pakai：

Pada perangkat medis sekali pakai, perangkat kabel medis sekali pakai bukanlah suatu komoditas — melainkan merupakan antarmuka keselamatan pasien yang penting. Reunion tidak sekadar membuat konektor. Kami juga fokus pada desain dan produksi rakitan kabel medis sekali pakai— dirancang untuk EKG sekali pakai, SpO₂, operasi ablasi frekuensi radio, dan pemantauan pasien, dengan biokompatibilitas tervalidasi dan pengujian kelistrikan 100% per unit.

Bidang Aplikasi Utama

THT - Bedah Kepala dan Leher, Kedokteran Olahraga + Bedah Sendi, Ortopedi + Bedah Tulang Belakang, Bedah Maksilofasial

Sertifikasi & Jaminan Kualitas

Pertanyaan yang Sering Diajukan (FAQ)

Bagaimana Reunion memastikan integritas sinyal video 4K dalam rakitan kabel fleksibel?

Transmisi video 4K memerlukan kontrol dan pelindung impedansi yang presisi. Reunion mencapai hal ini melalui:

Impedansi terkontrol – Kami mempertahankan impedansi 75Ω (ujung tunggal) atau 100Ω (diferensial) melalui geometri konduktor dan pemilihan dielektrik yang cermat.

Pelindung multi-lapisan – Pelindung foil + jalinan memberikan cakupan >95% untuk mencegah degradasi sinyal dari EMI.

Konstruksi pasangan diferensial – Untuk sinyal 4K yang memerlukan transmisi diferensial, kami menggunakan konstruksi pasangan terpelintir dengan pencocokan panjang terkontrol.

Pengujian TDR 100% – Setiap rakitan diuji konsistensi impedansi dan integritas sinyalnya.

Rakitan kabel kami dirancang untuk memenuhi persyaratan sinyal HD dan 4K yang ditentukan oleh OEM sistem kamera medis.

Berapa waktu tunggu tipikal untuk perakitan kabel Medis khusus, dan berapa pesanan minimum yang berlaku?

Sampel prototipe – 10-15 hari (1-10 perakitan).

Produksi percontohan – 17-20 hari (50-100 perakitan).

Pesanan produksi – 25-30 minggu (100+ rakitan).

Pesanan minimum untuk rakitan kabel khusus biasanya 10 buah untuk konstruksi standar (bahan jaket standar, konektor standar). Untuk rakitan kompleks dengan perkakas konektor khusus atau bahan khusus, pesanan minimum mungkin lebih tinggi; kami menyarankan untuk mendiskusikan kebutuhan Anda dengan tim teknik kami untuk mengoptimalkan biaya dan waktu tunggu.
