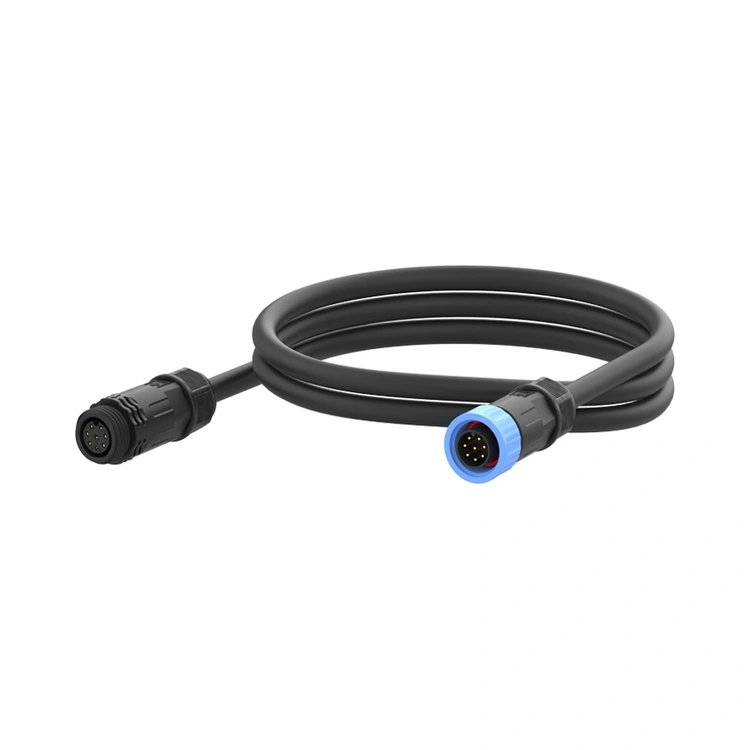

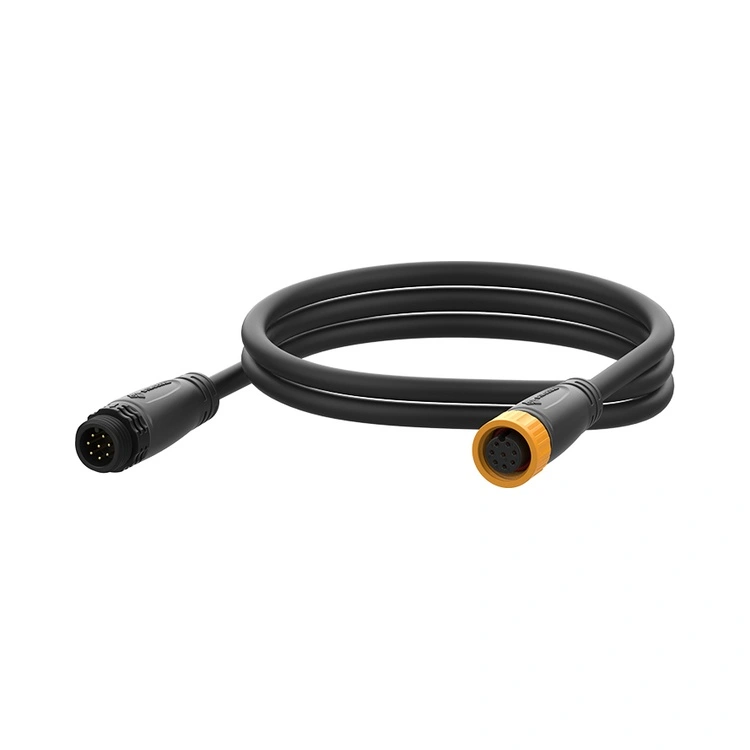

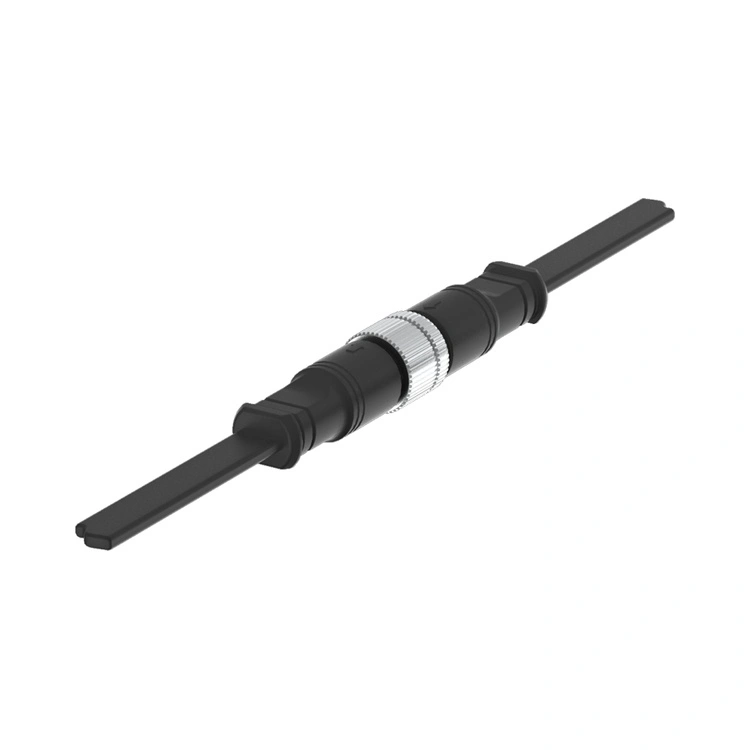

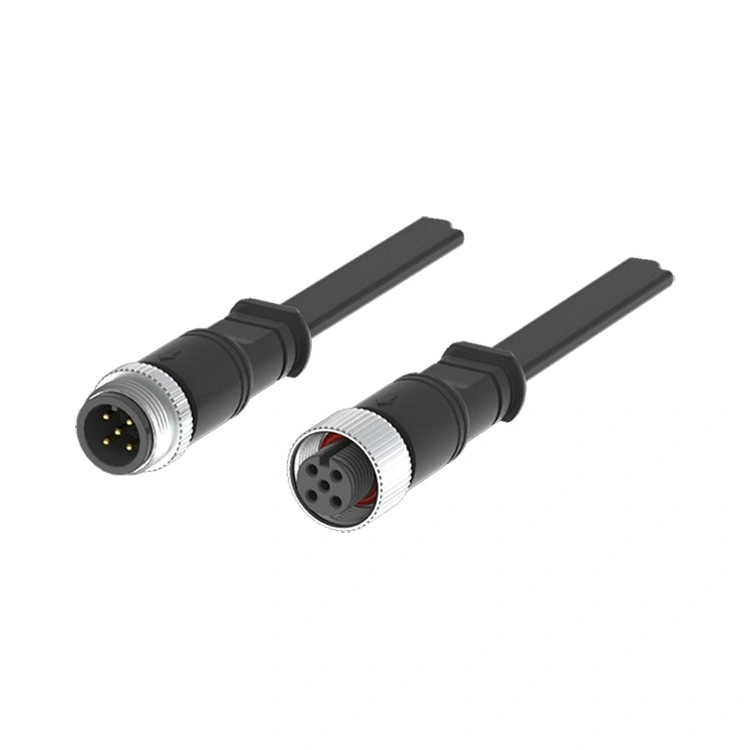

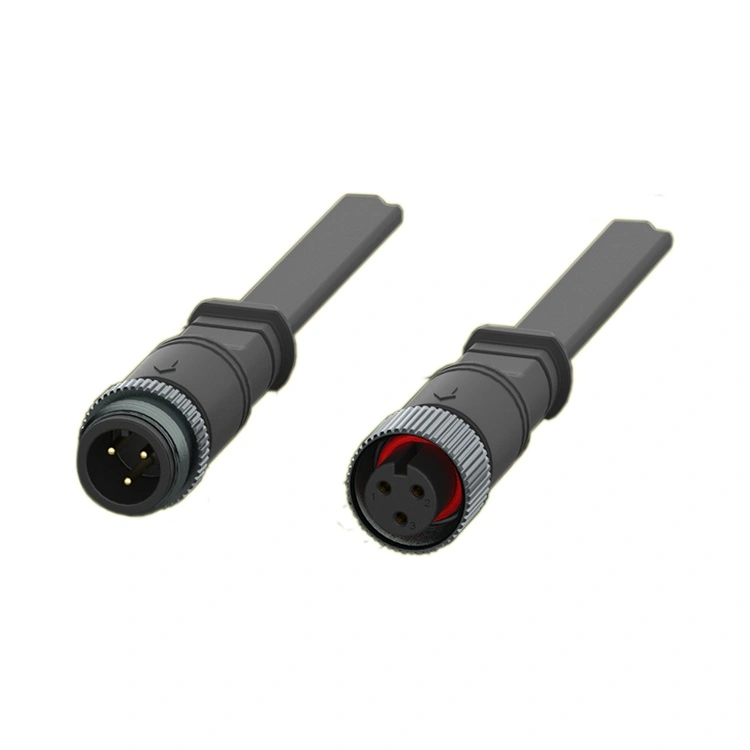

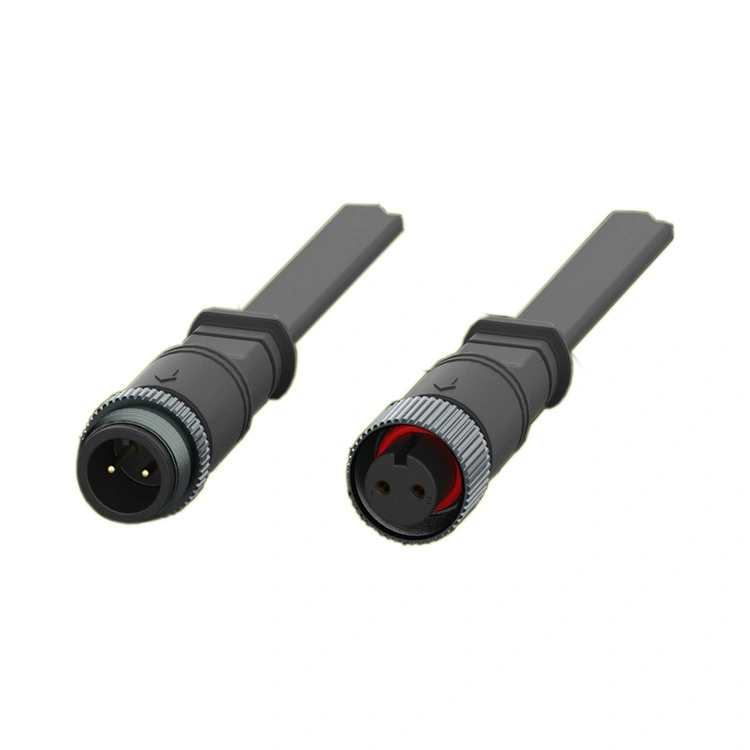

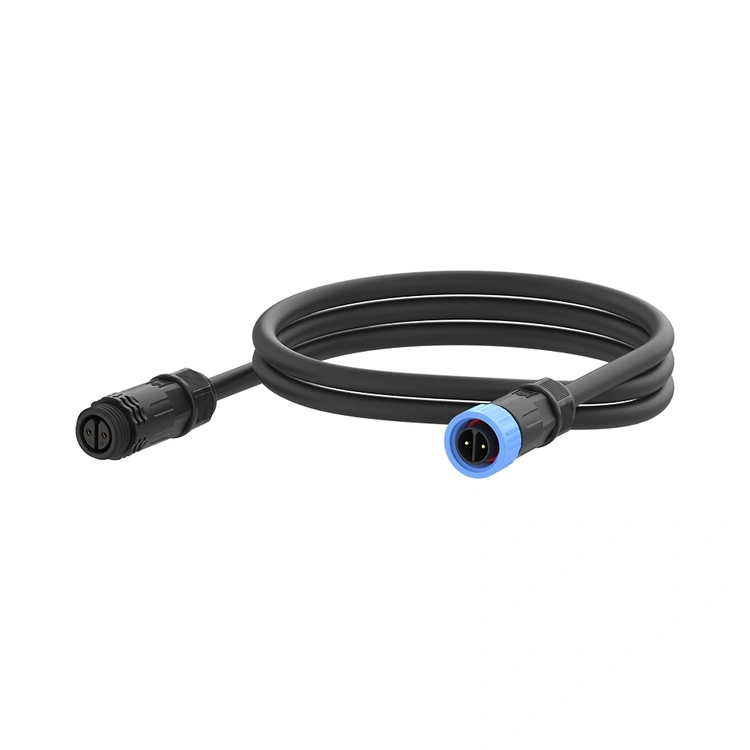

Konektor Lampu LED Seri M16 adalah interkoneksi khusus Reunion untuk sistem pencahayaan LED cerdas—mulai dari lampu jalan dengan kontrol peredupan hingga pencahayaan arsitektural dengan kemampuan mengubah warna. Konektor melingkar berulir ini menggabungkan antarmuka 16 mm yang kuat dengan penyegelan IP67/IP68, sehingga cocok untuk pemasangan di luar ruangan yang mengutamakan integritas daya dan sinyal.
Tersedia dalam konfigurasi 2 hingga 8 pin, termasuk versi key hybrid 2+4 pin (2 pin daya + 4 pin sinyal), seri M16 mendukung penyaluran daya arus tinggi (hingga 15A) dan sinyal kontrol tegangan rendah (DALI, DMX, peredupan 0-10V, atau RS-485) dalam satu konektor kompak.
Rumahnya dibuat dari termoplastik suhu tinggi dengan ketahanan cuaca yang sangat baik, sementara kontak dibuat dari kuningan dengan pelapisan emas selektif untuk memastikan ketahanan kontak yang rendah dan stabil. Reunion memproduksi seri M16 melalui proses yang terintegrasi secara vertikal—mulai dari pemesinan presisi dan pencetakan injeksi hingga perakitan otomatis dan pengujian kelistrikan 100%.
Tersedia dalam versi pemasangan panel dan pemasangan kabel dengan terminasi solder atau PCB, seri M16 beradaptasi dengan beragam desain luminer. Bagi para insinyur yang merancang sistem pencahayaan terkoneksi untuk kota pintar, terowongan, atau stadion olahraga, konektor ini menyediakan interkoneksi yang andal dan tahan cuaca sehingga mengurangi jumlah kabel dan menyederhanakan pemasangan.
| Fitur | Keuntungan |
| Penyegelan Lingkungan IP67/IP68 | Tahan terhadap debu, hujan, dan perendaman sementara—dapat diandalkan untuk lampu jalan luar ruangan, penerangan terowongan, dan stadion olahraga. |
| Konfigurasi Hibrida 2+4 Pin | Menggabungkan 2 pin daya (10A) dan 4 pin sinyal (3A) dalam satu konektor—mengurangi jumlah kabel dan menyederhanakan perkabelan luminer. |
| Peringkat Daya hingga 15A | Menangani beban LED berdaya tinggi—cocok untuk lampu jalan, lampu sorot, dan penerangan stadion. |
| Desain Ramah Sinyal | Kontak daya dan sinyal yang terpisah mencegah interferensi |
| Mekanisme Penguncian Berulir | Perkawinan tahan getaran—mencegah kelonggaran akibat angin, getaran lalu lintas, dan siklus panas. |
| Kontak Kuningan Berlapis Emas | Resistensi kontak rendah (≤3mΩ) dan perlindungan korosi—menjaga konsistensi driver LED dan kinerja sinyal kontrol. |
| Pengoperasian -40°C hingga +105°C | Kisaran suhu yang luas mencakup kondisi luar ruangan yang ekstrem—mulai dari musim dingin di Arktik hingga musim panas di gurun. |
| Opsi Multi-Pin (2-8 Pin) | Mendukung luminer sederhana yang hanya menggunakan daya dan perlengkapan pengubah warna multi-saluran yang kompleks. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Peringkat Saat Ini | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Bagian Kawat | 0,75-1,5mm² | 0,75-1,5mm² | 0,5-1,0mm² | 0,5-1,0mm² | 0,25-0,5mm² | 0,25-0,5mm² | 0,25-0,5mm² | 1,5/0,5mm² |
Suhu Operasional:-40°C ~ +105°C
Peringkat Perlindungan:IP67 / IP68 (dikawinkan)
Bahan Perumahan:Termoplastik suhu tinggi
Bahan Kontak:Paduan tembaga berlapis emas
Resistensi Kontak:≤3mΩ
Siklus Kawin:≥500
Peringkat Mudah Terbakar:UL 94 V-0
Semua bahan sesuai RoHS
Penerangan Jalan Cerdas– Sistem peredupan dan pemantauan terpusat dengan kontrol DALI atau 0-10V.
Pencahayaan Terowongan– Luminer berdaya tinggi dengan peredupan dan pelaporan kesalahan.
Pencahayaan Arsitektur & Fasad– Sistem RGB dan merdu-putih memerlukan kontrol DMX.
Penerangan Stadion & Olahraga– Lampu sorot berdaya tinggi dengan peredupan dan kontrol di lokasi.
Penerangan Teluk Tinggi Industri– Penerangan gudang dan pabrik dengan sensor gerak dan pemanenan cahaya matahari.
Penerangan Kelautan & Lepas Pantai– Perlengkapan tahan korosi untuk kapal dan anjungan lepas pantai.
Penerangan Bertenaga Surya– Sistem off-grid dengan manajemen baterai dan peredupan.
Otoritas Transportasi Darat Singapura meningkatkan 25.000 lampu jalan menjadi luminer LED pintar dengan peredupan terpusat dan pelaporan kesalahan melalui protokol DALI. Proyek ini memerlukan konektor yang mampu menyalurkan daya dan sinyal kontrol DALI dalam satu kabel—mengurangi kerumitan pemasangan dan biaya kabel. Reunion memasok seri M16 dengan konfigurasi hibrida 2+4 (2 pin daya untuk driver LED, 4 pin sinyal untuk DALI), penyegelan IP67, dan rangkaian kabel PUR yang telah dirakit sebelumnya.Lebih dari 25.000 konektor dikirimkan di seluruh proyek. Setelah 2 tahun beroperasi di iklim tropis Singapura (kelembaban tinggi, hujan deras), proyek tersebut melaporkantingkat kegagalan konektor 0,01%. Klien memuji desain hibrid 2+4 yang memungkinkan pemasangan kabel tunggal, sehingga mengurangi waktu pemasangan kabel sebesar 35% dibandingkan dengan pemasangan daya/sinyal terpisah sebelumnya.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu—desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan—pengurangan limbah yang terverifikasi dan praktik berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis—berlaku untuk M16 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya—kepatuhan terhadap Petunjuk UE. |
Lini produksi konektor LED M16 Reunion beroperasi di bawah kontrol proses yang ketat. Penyegelan IP67 diverifikasi pada setiap batch produksi melalui pengujian perendaman yang sebenarnya. Catatan pengujian, sertifikat material, dan laporan inspeksi disimpan untuk setiap batch, mendukung audit kualitas dan persyaratan dokumentasi pelanggan Anda.
Konfigurasi hybrid 2+4 sangat bermanfaatsistem pencahayaan LED pintar di mana sinyal daya dan kontrol diperlukan:
2 pin daya menyalurkan arus tinggi (10A) pada 250V untuk driver LED.
4 pin sinyal membawa sinyal kontrol tegangan rendah (misalnya DALI, DMX, peredupan 0-10V, atau data RS-485).
Dengan menggabungkan keduanya dalam satu konektor, Anda menghilangkan kebutuhan akan kabel daya dan sinyal terpisah—mengurangi waktu pemasangan, biaya kabel, dan ruang panel. Hal ini sangat berguna untuk penerangan jalan cerdas, yang jarak luminernya sering berjauhan, dan menggunakan satu kabel hibrid jauh lebih hemat biaya dibandingkan menggunakan kabel daya dan kontrol terpisah.
Ya—konfigurasi hybrid 2+4 menyediakan4 kontak sinyal independen, memungkinkan beberapa protokol dibawa dalam konektor yang sama. Misalnya:
DALI membutuhkan 2 kabel (data + ground).
DMX(RS-485) membutuhkan 3 kabel (data+, data-, ground).
peredupan 0-10V membutuhkan 2 kabel (redup + ground).
Dengan 4 pin sinyal, Anda dapat mendukung DALI (2 pin) + satu saluran kontrol tambahan, atau implementasi DMX penuh (3 pin) + satu cadangan. Untuk aplikasi yang membutuhkan lebih banyak jalur sinyal (misalnya, kontrol warna putih merdu + RGB), kami merekomendasikan penggunaan konfigurasi 5-, 6-, atau 8-pin. Tim teknik kami dapat membantu Anda memilih konfigurasi pin optimal untuk kebutuhan protokol spesifik Anda.
Untuk mencapai dan mempertahankan penyegelan IP67/IP68 pada instalasi LED luar ruangan, Reunion merekomendasikan:
Torsi kawin– Kencangkan mur kopling dengan tangan hingga cincin-O menyentuh permukaan panel, lalu berikan torsi tambahan sebesar0,6-0,8Nmmenggunakan kunci momen. Jangan melebihi 1,0Nm.
Pemeriksaan cincin-O– Ganti O-ring jika terlihat perubahan bentuk, retak, atau pengerasan.
Jadwal penggantian– Untuk instalasi LED luar ruangan (siklus termal harian, paparan sinar UV, hujan), ganti O-ring setiap 2-3 tahun sebagai bagian dari pemeliharaan preventif.
Jari-jari tikungan kabel– Pertahankan radius tikungan minimum5× diameter kabel di entri konektor untuk mencegah tekanan pada segel kabel.
Orientasi kabel– Untuk pemasangan di luar ruangan, arahkan pintu keluar kabel ke bawah untuk mencegah genangan air di dekat antarmuka segel.
Pembersihan– Bersihkan bagian luar konektor dengan deterjen lembut dan air sebelum menyambungkan kembali untuk mencegah kotoran merusak segel.
