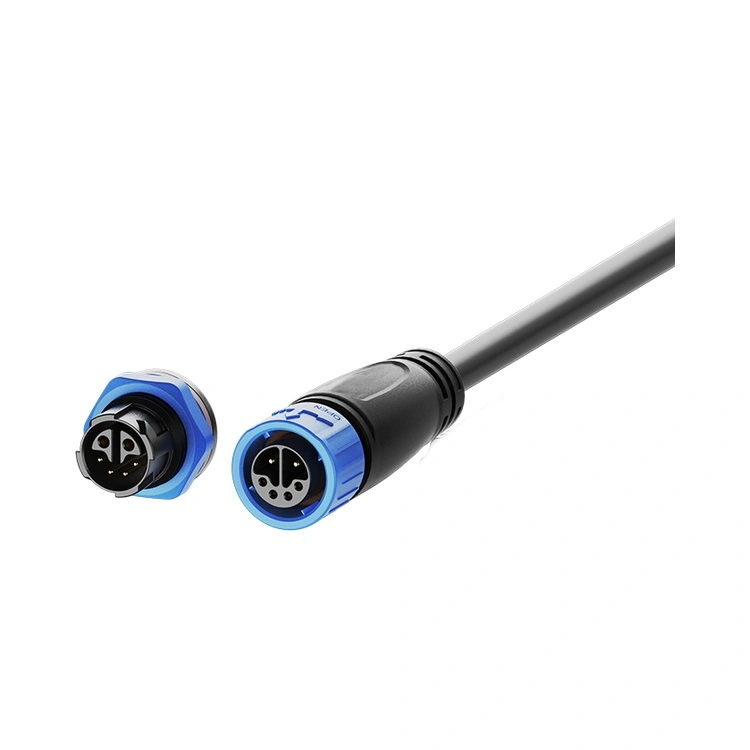

Konektor Tahan Air Seri M16 adalah interkoneksi industri kelas menengah Reunion, yang dirancang untuk menjembatani kesenjangan antara konektor M12 kompak dan konektor daya M20/M25 yang lebih besar. Disertifikasi dengan standar penyegelan IP67/IP68, konektor melingkar berulir ini menggabungkan antarmuka 16mm yang kuat dengan perlindungan lingkungan yang cocok untuk lingkungan pencucian, instalasi luar ruangan, dan peralatan industri dengan kebutuhan daya sedang.

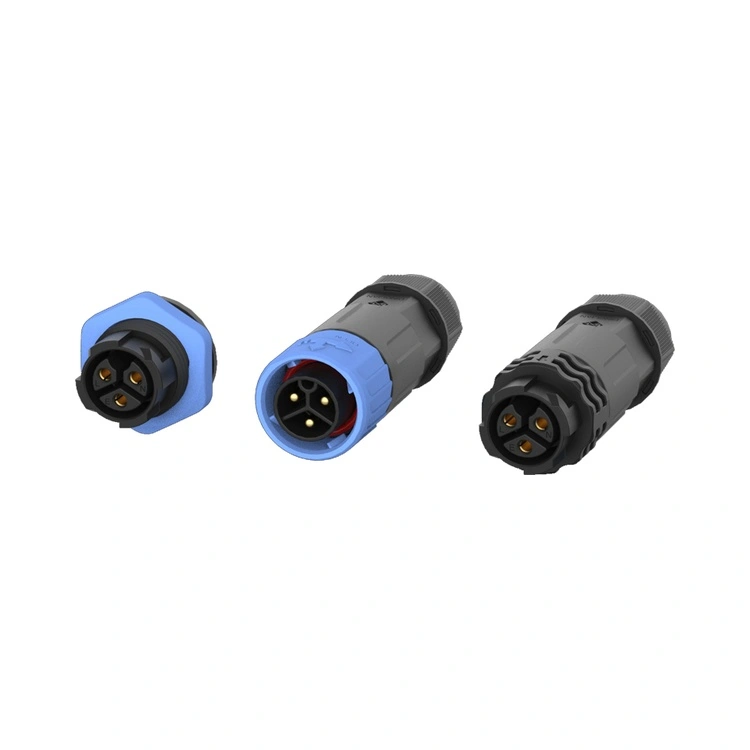

Kontak dibuat dari kuningan dengan pelapisan emas selektif, mempertahankan resistansi kontak yang rendah dan kuat selama ratusan siklus perkawinan. Reunion memproduksi seri M16 melalui proses yang terintegrasi secara vertikal—mulai dari pemesinan presisi hingga perakitan otomatis dan pengujian kelistrikan 100%. Tersedia dalam versi pemasangan panel dan pemasangan kabel, dengan terminasi solder atau PCB, seri M16 beradaptasi dengan beragam desain peralatan. Bagi para insinyur yang membutuhkan konektor yang menawarkan kapasitas arus lebih besar daripada M12 namun dalam faktor bentuk yang tetap kompak, konektor ini memberikan solusi interkoneksi yang dapat diandalkan dan tersegel.
| Fitur | Keuntungan |
| Penyegelan Lingkungan IP67/IP68 | Tahan terhadap debu, perendaman sementara, dan perendaman dalam waktu lama—dapat diandalkan untuk instalasi pencucian, luar ruangan, dan kelautan. |
| Konfigurasi 2 hingga 8-Pin | Mendukung koneksi daya sederhana, aplikasi multi-sinyal, dan sinyal daya hibrid. |
| Opsi Hibrida 2+4 Pin | Menggabungkan daya (2 pin, 10A) dan sinyal (4 pin, 3A) dalam satu konektor—mengurangi jumlah kabel dan ruang panel. |
| Peringkat Saat Ini hingga 15A | Menangani beban daya sedang—cocok untuk motor, aktuator, dan lampu LED. |
| Mekanisme Penguncian Berulir | Perkawinan tahan getaran—mencegah kelonggaran akibat pergerakan mesin dan siklus termal. |
| Kontak Kuningan Berlapis Emas | Resistensi kontak rendah (≤3mΩ) dan perlindungan korosi—mempertahankan kinerja di lingkungan lembab. |
| Perumahan PA66 Suhu Tinggi | Pengoperasian -40°C hingga +105°C—mencakup suhu ekstrem di industri dan luar ruangan. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| Peringkat Tegangan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Peringkat Saat Ini | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Bagian Kawat | 0,75-1,5mm² | 0,75-1,5mm² | 0,5-1,0mm² | 0,5-1,0mm² | 0,25-0,5mm² | 0,25-0,5mm² | 0,25-0,5mm² | 1,5/0,5mm² |
Suhu Pengoperasian: -40°C ~ +105°C
Peringkat Perlindungan: IP67 / IP68 (dikawinkan)
Bahan Perumahan: Termoplastik suhu tinggi
Bahan Kontak: Paduan tembaga berlapis emas
Resistansi Kontak: ≤3mΩ
Siklus Kawin: ≥500
Nilai Mudah Terbakar: UL 94 V-0
Semua bahan sesuai RoHS
| Aspek | Seri Reuni M16 | Merek M16 Eropa Premium | M16 Tanpa Merek Murah |
| Harga | Penetapan harga yang ramah volume | 3-4× lebih tinggi | Lebih murah di muka |
| Peringkat Penyegelan | IP67/IP68 – standar | IP67 khas | Klaim yang belum diverifikasi |
| Peringkat Saat Ini | Hingga 15A | Hingga 15A tipikal | Variabel |
| Opsi Pin | 2~8pin ditambah 2+4pin hibrida | Jangkauan terbatas | Seleksi tidak lengkap |
| Pengujian Listrik 100%. | Setiap unit | Berbasis sampel | Acak atau tidak sama sekali |
| Ketertelusuran | ERP dapat dilacak dari resin hingga konektor jadi | Ya | Tidak ada |
| Waktu Pimpin | 10-17 hari | 4-8 minggu | Tidak dapat diprediksi |
| MOQ Kustomisasi | Rendah (100 buah) | Tinggi (500+) | Tidak ditawarkan |
| Dukungan Teknis | Respons 24 jam dari tim teknik 10 orang | Bagus tapi lebih lambat | Terbatas |
| Sertifikasi ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya tidak ada |
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen mutu—desain, produksi, dan layanan purna jual. |
| ISO 14001:2015 | Pengelolaan lingkungan—pengurangan limbah yang terverifikasi dan praktik berkelanjutan. |
| ISO 13485:2016 | Manajemen kualitas perangkat medis—berlaku untuk M16 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| Diakui UL | Sertifikasi keamanan tingkat komponen untuk pasar Amerika Utara. |
| RoHS | Pembatasan zat berbahaya—kepatuhan terhadap Petunjuk UE. |
Lini produksi M16 Reunion beroperasi di bawah kendali proses yang ketat. Penyegelan IP67/IP68 diverifikasi pada setiap batch produksi melalui pengujian perendaman yang sebenarnya. Catatan pengujian, sertifikat material, dan laporan inspeksi disimpan untuk setiap batch, mendukung audit kualitas dan persyaratan dokumentasi pelanggan Anda.
Konfigurasi hibrid 2+4 menggabungkan dua kontak daya (bernilai 10A, 250V) dan empat kontak sinyal (berperingkat 3A, 50V) dalam satu wadah konektor. Desain ini menawarkan keuntungan yang signifikan:
Mengurangi jumlah kabel – Daripada menjalankan kabel daya dan sinyal secara terpisah, satu kabel membawa keduanya.
Menghemat ruang panel – Satu potongan panel menggantikan dua panel.
Menyederhanakan pemasangan – Satu konektor untuk dipasangkan, bukan dua.
Aplikasi yang umum mencakup penggerak motor (daya + umpan balik encoder), luminer LED (daya + kontrol DALI), dan sensor industri yang memerlukan daya dan data. Jika perangkat Anda memerlukan daya >4A dan juga membawa sinyal tegangan rendah, hibrida 2+4 sering kali merupakan solusi paling efisien.
Kedua peringkat tersedia pada desain konektor yang sama, namun perbedaan praktisnya adalah:
IP67 – Terlindung dari perendaman sementara (1 m selama 30 menit). Cocok untuk sebagian besar aplikasi luar ruangan dan pencucian.
IP68 – Terlindung dari perendaman terus menerus (kedalaman dan durasi ditentukan oleh pelanggan). Cocok untuk instalasi kelautan, sensor terendam, dan rawan banjir.
M16 standar Reunion memiliki peringkat IP67. Untuk IP68, kami menggunakan material O-ring yang disempurnakan dan overmolding opsional. Tentukan kedalaman dan durasi perendaman yang Anda harapkan (misalnya, "IP68, 2m selama 24 jam") dan tim teknik kami akan mengonfirmasi kesesuaiannya.
Untuk mencapai dan mempertahankan penyegelan IP67, Reunion merekomendasikan:
Torsi kawin – Kencangkan mur kopling dengan tangan hingga cincin-O menyentuh permukaan panel, lalu berikan torsi tambahan sebesar 0,6-0,8Nm menggunakan kunci momen. Jangan melebihi 1,0Nm.
Pemeriksaan O-ring – Ganti O-ring jika terlihat perubahan bentuk, retak, atau pengerasan.
Jadwal penggantian – Setiap tahun untuk aplikasi pencucian harian; setiap 2-3 tahun untuk lingkungan industri standar.
Jari-jari tekukan kabel – Pertahankan diameter kabel minimum 5× pada entri konektor.
Orientasi – Untuk aplikasi luar ruangan/pencucian, arahkan kabel keluar ke bawah.
